4000KVATtrefas oljenedsänkt transformator

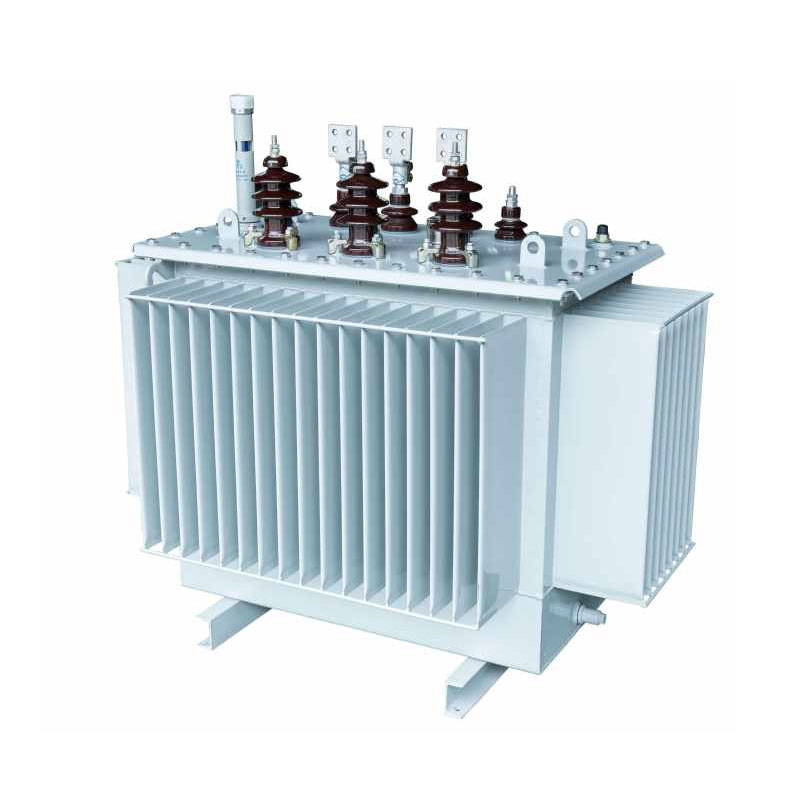

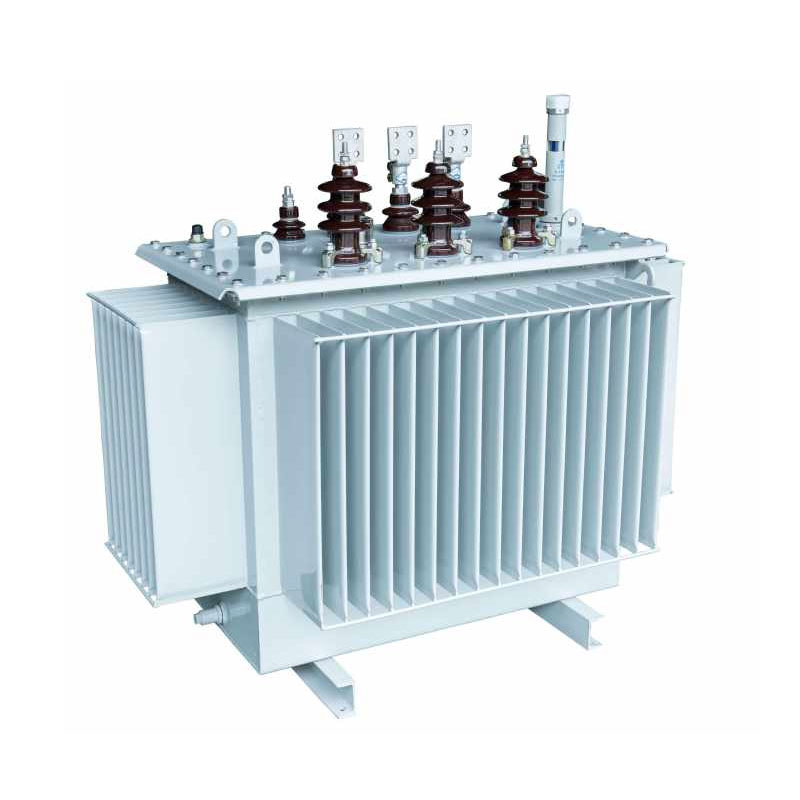

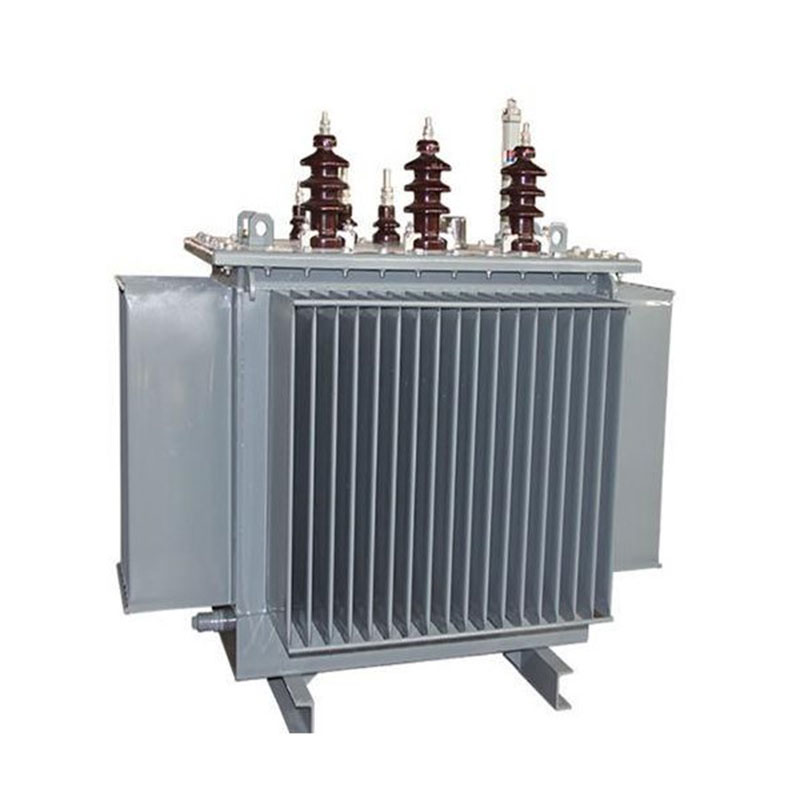

Usune 4000kVA trefas oljenedsänkt transformator täcker de tre vanliga spänningsnivåerna 10kV, 20kV och 36kV, som representerar en uppgraderad, högeffektiv, energibesparande distributionstransformator. Går bort från traditionellt staplade laminerade kärnstrukturer, antar den en liksidig triangulär 3D-lindad kärnlayout. Denna design resulterar i en kärnpelarens tvärsnitt som närmar sig en cirkel, tät lindningspassning och en gapfri magnetisk krets, i grunden lösa vanliga problem som finns i traditionella transformatorer som trefas obalans, höga driftsförluster och överdrivet buller.

Med stöd av standardiserade produktionslinjer och rigorösa kvalitetskontrollsystem erbjuder produkten en stark miljö anpassningsförmåga och hög driftstabilitet. Den uppfyller de långsiktiga, pålitliga strömförsörjningskraven för komplexa scenarier – inklusive nätuppgraderingar, industriell produktion och prefabricerad transformatorstationsintegration – samtidigt som de levererar utmärkta energibesparande fördelar och ekonomiskt värde.

Kärnstrukturella egenskaper och produktfördelar

1. Optimerad kärnstruktur: Ultralåg förlust och tyst drift

Kärnan är konstruerad av kornorienterade stålplåtar av hög renhet, bearbetade med importerad tysk Georg tvärskärningsutrustning. Den använder en precisions 45° fogningsprocess och ett flerstegs cirkulärt tvärsnitt struktur bildad av laminering, vilket effektivt minskar magnetiskt läckage och hysteresförluster. Den liksidiga triangulär layout säkerställer att de magnetiska banorna för alla tre faserna är lika och minimerade. Genom helt Genom att eliminera luftgap i magnetiska kretsar, minskar designen avsevärt tomgångsförluster och driftsljud, undertrycker tredje övertonsgenerering och uppnår exakt trefaseffektbalans.

2. Förstärkt spoldesign med överlägsen kortslutnings- och slagtålighet

Högspänningsspolen använder en cylindrisk lindningsdesign, medan lågspänningsspolen stöder båda cylindriska och folielindningsprocesser. Den optimerade spolstrukturen säkerställer en rationell magnetisk kretsfördelning, avsevärt förbättra transformatorns motståndskraft mot kortslutningsstötar och överbelastningar, och därigenom effektivt förhindrar spoldeformation eller utrustningsfel orsakade av nätfluktuationer. Den koncentriska lindningsstrukturen förbättrar den totala strukturella stabiliteten, vilket säkerställer säker och stabil drift under långvariga belastningsförhållanden.

3. Korrosionsbeständig korrugerad tank designad för tuffa förhållanden och lång livslängd

Tanken är tillverkad av kallvalsat stål med hög precision med hjälp av en specialiserad tillverkning av korrugerade tankar från Georg linje. Ytan är belagd med en petrokemisk kvalitet, specialiserad rostskyddsfinish som motstår olja och kemisk korrosion, vilket gör den lämplig för olika tuffa industriella driftsmiljöer. Den integrerade korrugerad struktur ger effektiv värmeavledning och rymmer automatiskt den termiska expansionen och sammandragning av transformatoroljan; dessutom bromsar den luftisolerade inre designen effektivt åldrandet av isoleringsoljan, vilket avsevärt förlänger utrustningens totala livslängd.

4. Klass A isoleringsstruktur som säkerställer en hög driftssäkerhetsfaktor

Den 4000kVA trefas oljedoppade transformatorn använder en klass A-isoleringsstruktur genomgående. Med hög- och lågspänningsspolar anordnade koncentriskt, mellanspolens gap använder en design som kombinerar kartonghylsor och små oljeluckor för att optimera intern isolering och värmeavledningssystem. Detta förbättrar effektivt utrustningens isoleringsstyrka, eliminerar incidenter med isoleringsbrott och säkerställer kontinuerlig och säker drift under nominell belastning och måttliga överbelastningsförhållanden.

Produkttyp

Energibesparing, koldioxidreduktion och ekonomiska fördelar

Usune 4000kVA trefas oljedoppad transformator har utmärkt energibesparande prestanda. Årlig drift kostnader och koldioxidutsläpp kan exakt beräknas med hjälp av standardformler för industrin, vilket ger datastöd för projekt energibedömningar och kostnadsbudgetering:

1. Formel för årlig elkostnad: Årlig elkostnad (CNY/år) = [Olastningsförlust (kW) + lastförlust (kW) × (Genomsnitt Lasthastighet)²] × 365 dagar × 24 timmar × elpris
2. Formel för årliga koldioxidutsläpp: Årliga CO₂-utsläpp = [Oberlastningsförlust (kW) + Lastförlust (kW) × (Genomsnittlig lasthastighet)²] × 365 dagar × 24 timmar × koldioxidutsläppsfaktor (kg-CO₂/kWh)

Jämfört med traditionella transformatorer med samma kapacitet har denna produkt lägre tomgångs- och lastförluster. In scenarier som kräver långvarig kontinuerlig drift—såsom industriproduktion och urbana kraftnät—det effektivt sänker elkostnaderna och minskar koldioxidutsläppen. Den överensstämmer helt med energisparstandarder för elnätet och grönt industriella produktionskrav, vilket ger enastående ekonomiska och miljömässiga fördelar.

Tekniska parametrar

10kV S11-serien trefas oljesänkt distributionstransformator

Obs: För transformatorer med nominell kapacitet på 500 kVA och lägre är lastförlusten ovanför rampen i tabellen tillämplig på Dyn11 anslutningsgrupp, och lastförlusten under rampen är tillämplig på Yyn0-anslutningsgruppen.

10kV S13-serien trefas ol-nedsänkt distributionstransformator

10kV S14-serien trefas oljesänkt distributionstransformator

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Praktiska tillämpningsfall

Fall 1: Energidistributionsprojekt för en textilindustripark

En stor textilkoncern i Shandong driver sina produktionslinjer kontinuerligt året runt och kräver extremt höga krav strömförsörjningsstabilitet. Projektet använder flera Usune 4000kVA 10kV oljenedsänkta transformatorer för att hantera parkens kärnkraftsdistribution. Sedan driftsättningen har utrustningen fungerat smidigt med lågt ljud och lågt energiförbrukning. Det löste tidigare problem – som trefasspänningsinstabilitet och hög energiförbrukning associerade med åldrande transformatorer – och därmed effektivt minska företagets årliga el och drift och drift kostnader samtidigt som man säkerställer en stabil strömförsörjning för textilproduktionslinjerna.

Fall 2: Stödprojekt för urbana prefabricerade transformatorstationer

För ett uppgraderingsprojekt för elnätet i en kuststad i södra Kina, Usune 4000kVA 20kV oljesänkta transformatorer valdes ut för att utrusta prefabricerade transformatorstationer. Med en kompakt struktur och stark miljö anpassningsbarhet, produkten passar perfekt in i kompakta urbana layouter och tål komplex drift utomhus villkor. Utrustningen har fungerat säkert i över två år utan harmoniska störningar och med stabil spänningsutgång, vilket avsevärt förbättrar strömförsörjningskvaliteten för urbana kommersiella och bostadsområden och underlätta ett effektivt genomförande av stadens nätuppgradering.

FAQ

F1: Vilka spänningsklasser och tillämpningsscenarier stöder Usune 4000kVA oljesänkta transformator?

Denna produkt stöder tre vanliga spänningsklasser—10kV, 20kV och 36kV—som täcker standard civil och industriell energidistributionsscenarier. Den är särskilt väl lämpad för stads- och landsbygdsuppgraderingar och strömförsörjning för industri- och gruvföretag. Den integreras sömlöst med modulära transformatorstationer och prefabricerade containeriserade transformatorstationer, som visar exceptionell mångsidighet över applikationer.

F2: Vilka är de viktigaste energibesparande fördelarna med denna produkt jämfört med traditionella transformatorer?

Produkten har en 3D liksidig triangulär sårkärnstruktur; den magnetiska kretsen är gapfri, med trefasiga magnetiska banor är både kortast och lika långa, vilket drastiskt minskar tomgång och magnetisk läckageförluster. I kombination med precisionsskärning av kiselstål och en optimerad spolstruktur, minimerar den driftenergiförbrukning och buller. Långsiktig drift ger betydande sänkningar av elkostnader och koldioxidutsläpp, helt i överensstämmelse med State Grid-standarder för grön energieffektivitet.

F3: Hur fungerar den 4000kVA trefas oljedoppade transformatorn när det gäller miljöanpassning och livslängd?

Utrustningen använder klass A-isolering och industriella rostskyddsbeläggningar, vilket gör att den tål olja kontaminering, kemisk korrosion och temperaturfluktuationer – vilket gör den lämplig för olika svåra drifter villkor. Den korrugerade oljetanken isolerar enheten från luft, vilket effektivt fördröjer isoleringsoljeåldring och minska frekvensen av oljebyten och underhåll. Under standarddriftsförhållanden erbjuder transformatorn en lång livslängd och låga underhållskostnader, vilket säkerställer stabil prestanda i olika miljöer som industri produktionsanläggningar och elnät utomhus.
