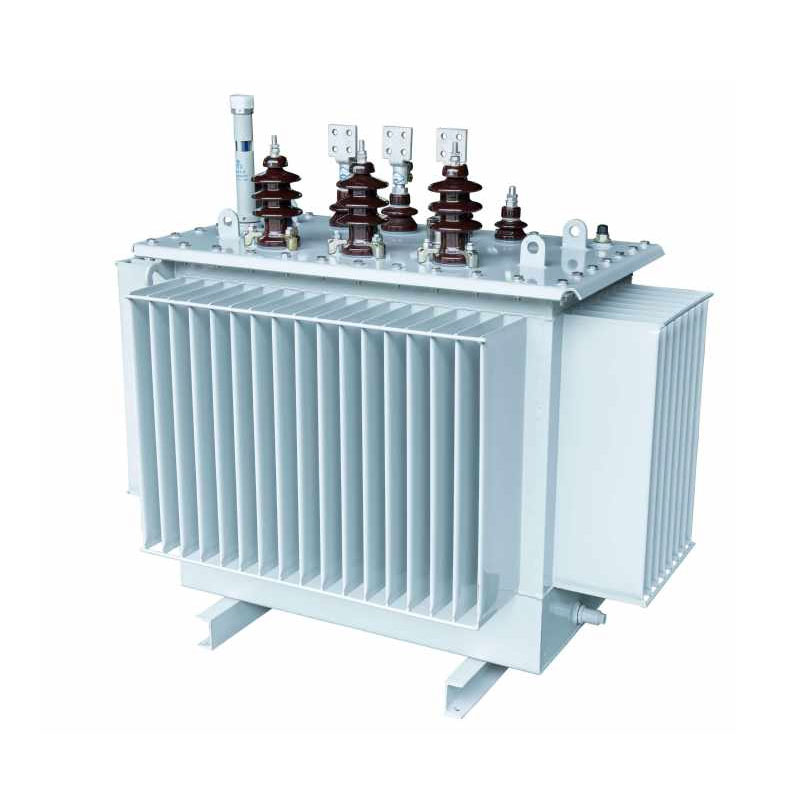

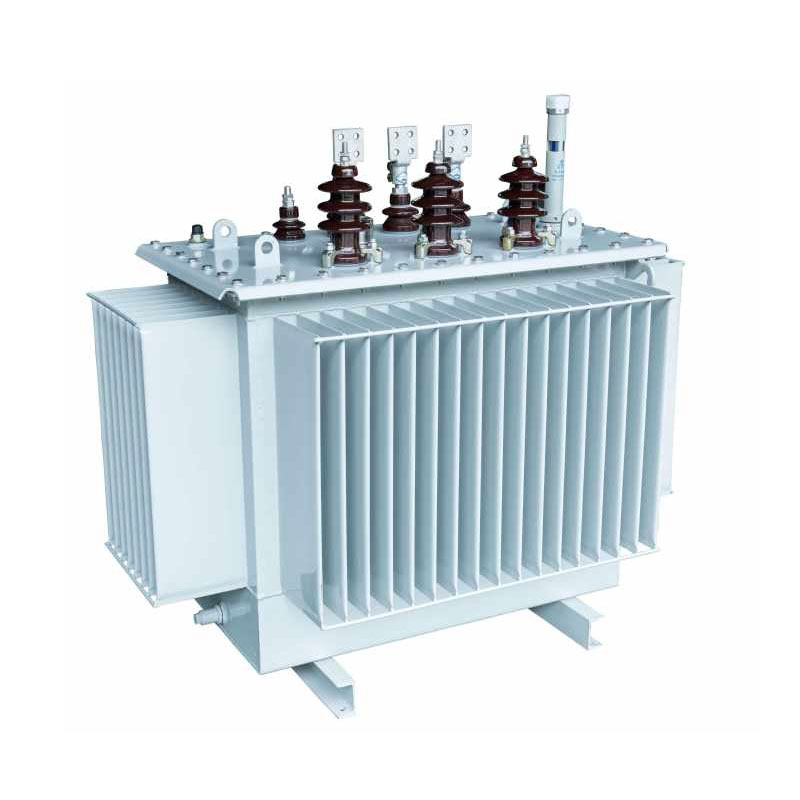

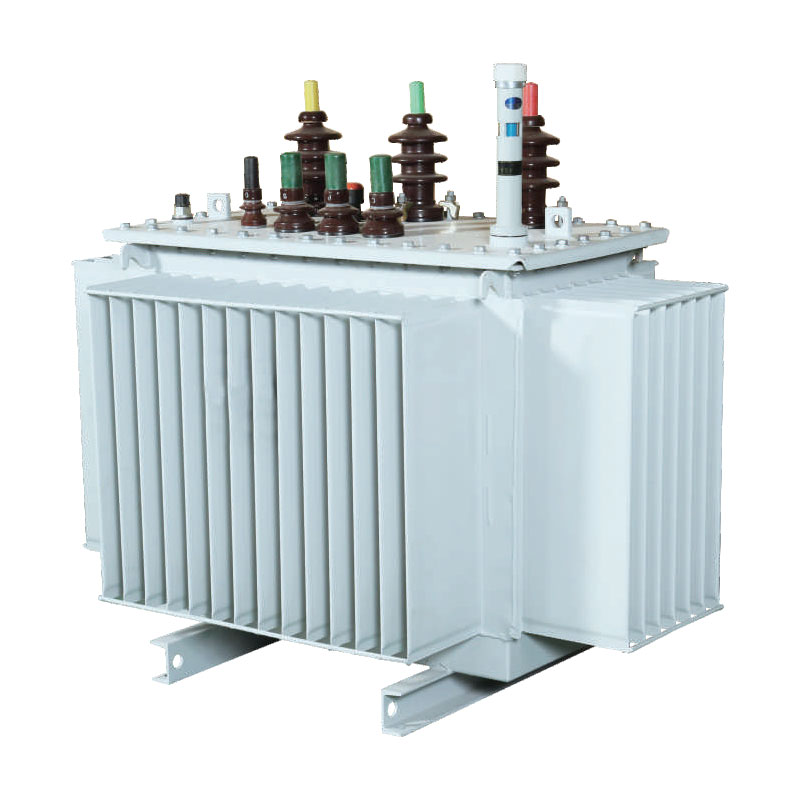

1600KVA oljesänkt distributionstransformator

Usune 1600kVA oljenedsänkt distributionstransformator är optimerad för att lösa vanliga problem som finns i traditionella transformatorer, såsom höga förluster, överdrivet buller, trefas obalans och dålig miljöanpassningsförmåga. Kärnan använder en 3D-lindningslayout som bildar en liksidig triangel; den magnetiska kretsen är gapfri, med tre lika långa magnetiska banor som är minimerade i avstånd. Kärnpelarens tvärsnitt närmar sig en cirkulär form, betydligt förbättrar effektiviteten för magnetisk permeabilitet, reducerar i grunden tomgångsförluster och driftsljud, vilket ger exakta trefasbalans och dämpande harmonisk interferens.

Lämplig för 10kV, 20kV och 36kV spänningstillämpningar, produkten är precisionstillverkad i standardiserade anläggningar och genomgår rigorösa, omfattande tester. Den har stabil prestanda, stark överbelastningsbeständighet och hög driftsäkerhet, vilket gör den till ett idealiskt val för integration med prefabricerade eller modulära transformatorstationer och en föredragen lösning för moderna smarta nätuppgraderingar.

Kärnstrukturella egenskaper

1. Kärnsystem

Kärnan använder högpermeabilitet, lågförlustkornorienterade kiselstålplåtar, bearbetade med importerade västerländska Tyska Georg tvärskärningsutrustning och en 45° sömlös skarvningsteknik. Silikonstålplåtarna formas i en flerstegs cirkulär tvärsektionsstruktur, som helt eliminerar magnetiska kretsluftgap och reducerar läckageflödesförluster, vilket effektivt sänker driftljud och strömförbrukning utan belastning. Den övergripande kärnan strukturen är kompakt och stabil med hög magnetisk mättnadsmotstånd, vilket säkerställer långvarig, smidig utrustning operation.

2. Lindningsstruktur

Den 1600 kVA oljedoppade distributionstransformatorn använder en differentierad lindningsdesign: högspänningslindningen har en cylindrisk struktur, medan lågspänningslindningen stöder både cylindrisk och folietyp konfigurationer. Denna design förbättrar avsevärt utrustningens motstånd mot kortslutning och blixtnedslag slag och förhindrar spoldeformation eller skador orsakade av strömstötar. Det koncentriska arrangemanget av hög- och lågspänningsspolar optimerar magnetkretsfördelningen, vilket säkerställer mer enhetlig kraftöverföring och omfattande förbättring av den totala operativa effektiviteten.

3. Tankstruktur

Tanken är tillverkad av kallvalsat stål med hög precision med hjälp av en specialiserad produktionslinje för wellpapp. Dess yta är ytbehandlad med en korrosionsskyddsbeläggning av petrokemisk kvalitet, som ger långvarig motståndskraft mot olja och kemisk erosion, vilket gör den lämplig för olika tuffa industriella miljöer. Den korrugerade strukturen tjänar en dubbla syften: det underlättar effektiv värmeavledning för att stabilisera temperaturökningen vid full belastning samtidigt som den tar emot den termiska expansionen och sammandragningen av transformatoroljan. Den helt förseglade strukturen isolerar enheten från luft, bromsar åldrandet av den isolerande oljan och förlänger utrustningens livslängd.

4. Isoleringsstruktur

Enheten använder ett klass A-isoleringssystem, kännetecknat av hög dielektrisk hållfasthet och utmärkt motstånd mot hög temperatur. Med hög- och lågspänningsspolarna anordnade koncentriskt, spalten mellan spolarna använder en kompositstruktur – som kombinerar pappersrörsmantel med små oljespalt – för att optimera den inre isolering layout och eliminera isolering "döda zoner." Detta förbättrar effektivt spänningsmotståndsförmågan och isoleringsstabilitet, förhindrar dielektriskt genombrott och urladdningsfel, vilket säkerställer säker och pålitlig långsiktig drift.

Produkttyp

Ekonomiska fördelar och energibesparing/utsläppsminskning

Usune 1600kVA oljenedsänkt distributionstransformator erbjuder enastående energibesparande prestanda, vilket avsevärt minskar de årliga elkostnaderna och koldioxidutsläppen för användarna. Följande kärnformler möjliggör en exakt kvantifiering av utrustningens driftsvärde:
1. Formel för årlig elkostnad: Årlig kostnad (CNY/år) = [Olastningsförlust (kW) + lastförlust (kW) × (genomsnittlig lastfaktor)²] × 365 dagar × 24 timmar × elpris
2. Formel för koldioxidutsläpp: Årliga CO₂-utsläpp = [Olastningsförlust (kW) + Lastförlust (kW) × (Genomsnittlig lastfaktor)²] × 365 dagar × 24 timmar × Koldioxidutsläppsfaktor (kg-CO₂/kWh)
Jämfört med traditionella transformatorer med samma specifikationer har denna produkt lägre tomgångs- och lastförluster. Under typiska industriella driftsförhållanden med en genomsnittlig belastningsfaktor på 60 %, uppnår denna enhet betydande elbesparingar, vilket direkt minskar företagets energikostnader och minskar koldioxidutsläppen. Den överensstämmer med policykraven för "Dual Carbon", vilket skapar både ekonomiskt och miljömässigt värde för användarna.

Tekniska parametrar

10kV S11-serien trefas oljesänkt distributionstransformator

Obs: För transformatorer med nominell kapacitet på 500 kVA och lägre är lastförlusten ovanför rampen i tabellen tillämplig på Dyn11 anslutningsgrupp, och lastförlusten under rampen är tillämplig på Yyn0-anslutningsgruppen.

10kV S13-serien trefas ol-nedsänkt distributionstransformator

10kV S14-serien trefas oljesänkt distributionstransformator

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Real-World Application Case

Som en professionell och pålitlig leverantör av kraftutrustning var Usunes 1600kVA 10kV oljenedsänkta distributionstransformator framgångsrikt utplacerat i ett nätrenoveringsprojekt i stads- och landsbygd i Donghai Town, Lufeng, Guangdong. Installationen effektivt löst lokala problem gällande otillräcklig kraftkapacitet och instabil försörjning.

Inför uppgraderingen saknade områdets traditionella distributionsutrustning tillräcklig kapacitet; under högsommaren efterfrågan, problem som spänningsfall och överbelastningsinducerade resor var vanliga, vilket allvarligt påverkade elektricitet i bostäder småföretag och mikroföretag. 2026 inledde den lokala kraftförsörjningsbyrån en uppgradering av nätet projekt. Efter en multidimensionell jämförelse av produktens prestanda, energibesparande kapacitet och drift stabilitet, valde de Usunes högeffektiva oljenedsänkta distributionstransformator.

Projektet använde en prefabricerad installationsmodell för transformatorstationer. När den väl tagits i drift, kännetecknas utrustningen av låga förluster, lågt brus och utmärkt trefasbalans – eliminerade effektivt regionens flaskhalsar i strömförsörjningen. Enheten fungerar stabilt under sommarförhållanden med hög temperatur och hög belastning utan onormalt brus eller övertoner störningar. Uppmätta data visar att utrustningsförlusterna är mycket lägre än för standardtransformatorer som möter nationella riktmärken; de årliga elkostnaderna för nätet sjönk med över 18 %, åtföljt av en minskning av koldioxidutsläppen. Denna stabila strömförsörjning säkerställer tillförlitlig el för invånarna och kontinuerlig produktion för lokal förädling företag, etablerade projektet som ett riktmärke för energibesparande nätrenoveringar i östra Guangdong.

FAQ

F1: Vilka scenarier är Usune 1600kVA oljenedsänkt distributionstransformator lämplig för?

Produktlinjen täcker spänningsnivåer på 10kV, 20kV och 36kV, vilket erbjuder exceptionell anpassningsförmåga. Det är i första hand används för nätuppgraderingar i stad och på landsbygden, kraftdistribution för industri- och gruvföretag och utbyggnad i tuffa industriella miljöer som kemiska och livsmedelsbearbetningsanläggningar. Den är kompatibel med prefabricerade kapslingar och kombinerade transformatorstationer, och uppfyller kraven på hög strömförsörjning i scenarier som tunnelkonstruktion projekt och stora kommersiella komplex.

F2: Vilka är de viktigaste fördelarna med denna transformator jämfört med traditionella produkter?

Jämfört med traditionella transformatorer med samma kapacitet erbjuder denna produkt fyra viktiga fördelar: för det första 3D lindad kärna design med en gapfri magnetisk krets resulterar i lägre förluster och minskat brus; för det andra, den optimerade spole och isoleringsstruktur ger överlägsen kortslutningsmotstånd och förbättrad driftsäkerhet; tredje, den industriklassad, korrosionsbeständig korrugerad oljetank är lämplig för tuffa driftsförhållanden och säkerställer en längre livslängd; och för det fjärde, exakt trefasbalansering undertrycker tredje ordningens övertoner, vilket säkerställer mer stabil strömförsörjningskvalitet.

F3: Vad är livslängden och den långsiktiga underhållskostnaden för den 1600 kVA oljedoppade distributionstransformatorn?

Utrustningen har en helt förseglad oljetankstruktur som isolerar enheten från luft och därigenom fördröjer åldrandet av isoleringsoljan och möjliggör en livslängd på över 20 år. Med en mogen, pålitlig design och en extremt låg felfrekvens, enheten kräver inget frekvent underhåll – endast periodiska kontroller av oljenivån och driften buller behövs. Jämfört med traditionella transformatorer minskar det avsevärt arbets- och materialkostnader med drift och underhåll, vilket ger överlägsen kostnadseffektivitet under hela livscykeln.
