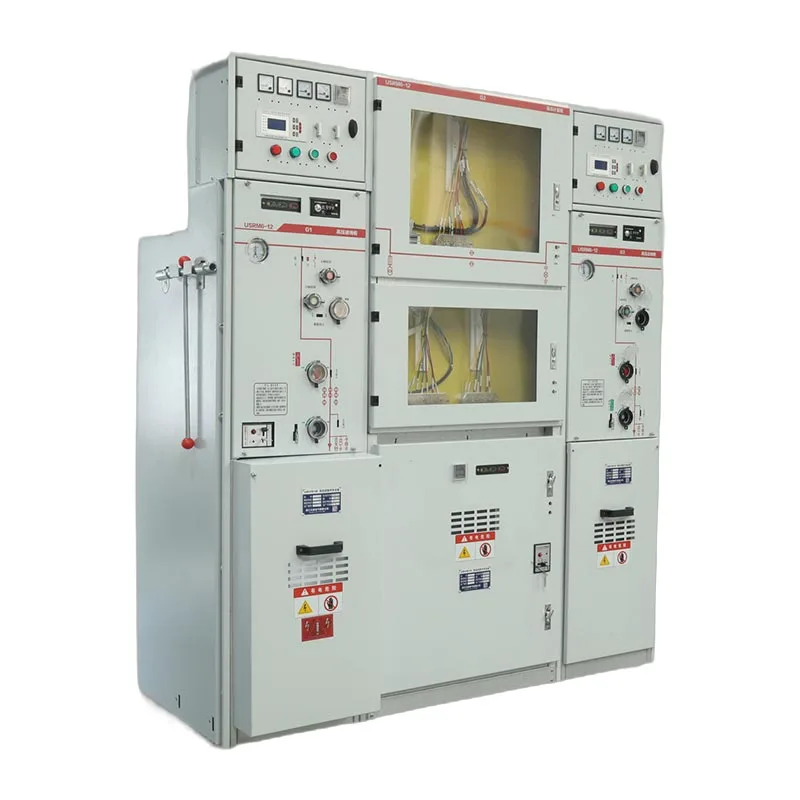

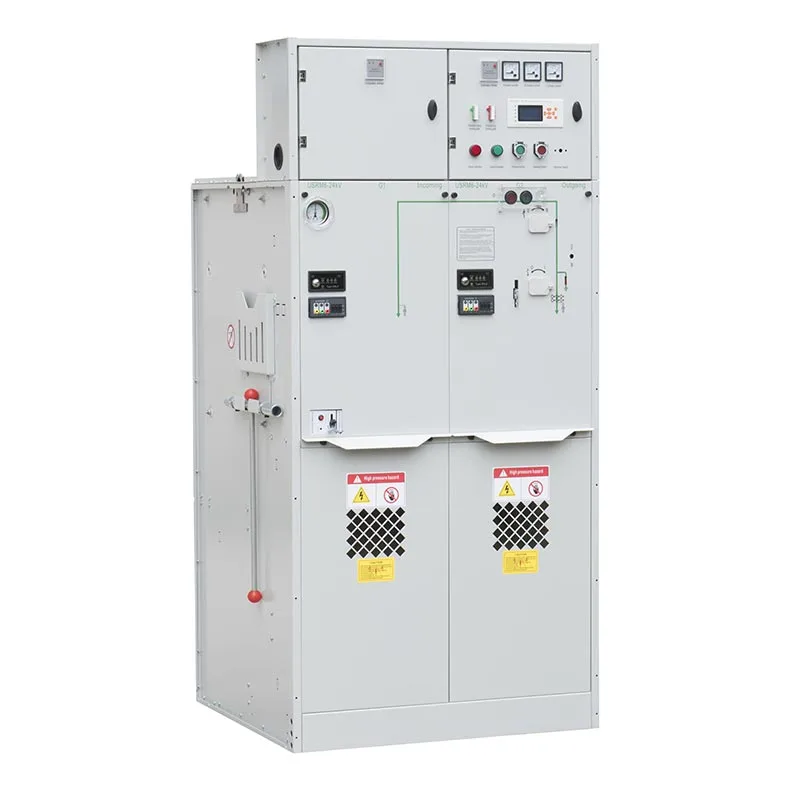

Till skillnad från konventionella ställverk som är mycket beroende av installationsmiljöer, Usune 11kv Sf6 Gis Gas Isolerat ställverk isolerar de elektriska huvudkomponenterna inuti ett förseglat gasfack. Den integrerade mekaniska förreglingssystem hjälper till att förhindra felaktiga operationer, vilket förbättrar både förarens säkerhet och utrustningens tillförlitlighet.
Ställverket används ofta i transformatorstationer, industriella kraftdistributionssystem, kommersiella byggnader, infrastrukturprojekt och andra 11kV medelspänningstillämpningar där säkerhet, tillförlitlighet och enkel drift är väsentliga.
Huvudkretsens komponenter är inneslutna inuti en förseglad SF6-gastank, vilket minskar direkt exponering för externa miljöförhållanden. Denna design hjälper till att skydda elektriska komponenter från damm, fukt, föroreningar och kondensering, vilket förbättrar den långsiktiga driftsstabiliteten.
Den slutna strukturen minskar också utrymmesbehovet jämfört med traditionella luftisolerade ställverk Usune 11kv Sf6 Gis Gasisolerat ställverk lämpligt för kompakta transformatorstationer och utrymmesbegränsade elrum.
Usune 11kV SF6 GIS är designad med flera mekaniska säkerhetsskydd för att förhindra felaktig användning. Alla brytare måste manövreras med det dedikerade manöverhandtaget, vilket säkerställer kontrollerade växlingsprocedurer.
Lastbrytaren eller vakuumbrytaren och motsvarande jordningsbrytare är utrustade med intern mekanisk förregling. Ytterligare hänglåsförregling kan också användas vid behov, vilket ger högre säkerhet vid underhåll och drift.
Den nedre luckan kan endast öppnas när jordningsbrytaren är stängd och lastbrytaren är öppen läge, vilket förhindrar åtkomst till spänningssatta delar.
Jordningsbrytaren kan inte manövreras när den nedre dörren är öppen, vilket hjälper till att förhindra osäkra underhållsförhållanden.
Lastbrytaren kan inte stängas när jordningsbrytaren är stängd, och jordningsbrytaren kan inte vara det aktiveras när lastbrytaren är stängd.
För strömförsörjning måste dörren till kabelutrymmet stängas först. Trelägesomkopplaren är då manövreras från jordningsläge till isoleringsläge och slutligen till stängningsläge.
För strömisolering manövreras trelägesomkopplaren från stängt läge till isoleringsläge och sedan till jordningsläge, vilket ger säker åtkomst till kabelfacket.
| Inga. | Föremål | Enhet | Lastbrytarenhet | kombinationsenhet | Strömbrytare enhet |
| 1 | Märkspänning | kV | 24/12 | 24/12 | 24/12 |
| 2 | Nominell frekvens | Hz | 50 | 50 | 50 |
| 3 | Märkström | A | 630 | 125 (beror på säkringsström) | 630 |
| 4 | Nominell isolationsnivå - 1 min Frekvens tål spänning - interfas, jord | kV | 42/65 | 42/65 | 42/65 |
| Nominell isolationsnivå - 1 min Frekvenstål spänningsisolerande avstånd | kV | 48/79 | 48/79 | 48/79 | |
| Nominell isolationsnivå - 1 min Frekvensmotståndsspänning - Styrning och hjälpkrets | kV | 2/2 | 2/2 | 2/2 | |
| Nominell isolationsnivå-Ljusimpuls tål spänning-Interfas, jord | kV | 75/125 | 75/125 | 75/125 | |
| Nominell isolationsnivå - Ljusimpulsen klarar spänningsisolerande avstånd | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominell kortslutning tål ström | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominell toppmotståndsström | kA | 63 | —— | 63 |
| 7 | Märkkortslutningsström | kA | 63 | Begränsad av HV-säkring | 63 |
| 8 | Nominell kortslutningsbrytström | kA | —— | Begränsad av HV-säkring | 25/25 |
| 9 | Märköverföringsström | A | —— | 1700/1400 | —— |
| 10 | Nominell aktiv lastbrytström | A | 630 | —— | —— |
| 11 | Märk brytström med sluten slinga | A | 630 | —— | 630 |
| 12 | Mekanisk livsbelastningsbrytare/CB | Tider | 10000 | 10000 | 20000 |
| Mekanisk livslängdsisolering/jordbrytare | Tider | 5000 | 5000 | 5000 | |
| 13 | Kretsresistans | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominellt laddningstryck（20℃ övertryck） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gas årlig relativ läckagehastighet | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-skyddsgradskåp | IP4X | IP4X | IP4X | |
| IP-skyddsgrad-Gastank | IP67 | IP67 | IP67 |
Manövermekanismen använder fjäderladdningsteknik för att säkerställa stabil växlingsprestanda.
För lastavbrottsbrytar-säkringskombinationsenhet eller effektbrytarenhet måste fjädern laddas innan byte operation. Manöverhandtaget vrids medurs för full laddning, följt av att man trycker på den gröna stängningen för att slutföra stängningen.
Öppningsoperationen utförs genom att vrida manöverhandtaget moturs.
I transformatorskyddsapplikationer som använder vakuumbrytare kan strömbrytaren lösa ut genom skyddsrelä när onormala förhållanden uppstår.
För lastavbrottsbrytare-säkringskombinationsenheter kommer lastbrytaren att lösa ut när säkringsindikatorn fungerar under överström eller kortslutning.
Usune 11kV SF6 GIS gasisolerade ställverk kan konfigureras enligt olika medelspänningsfördelningar krav, inklusive:
● Transformatorskyddsapplikationer
● Industriella matarsystem
● Ring huvuddistributionsnät
● Kraftsystem för kommersiella byggnader
● Kompakta transformatorstationer
Den förseglade SF6-isoleringsdesignen och pålitliga manövermekanismen gör utrustningen lämplig för applikationer som kräver kontinuerlig drift och höga säkerhetsstandarder.
Usune 11kv Sf6 Gis gasisolerade ställverk är designade för bekväm transport och installation på plats.
Utrustningen är utrustad med lyftringar för krantransport och kan även flyttas med gaffeltruckutrustning. Olika modulkombinationer är designade med praktiska viktarrangemang för att förenkla hanteringen under projektet installation.
Före installation bör kunder kontrollera utrustningens skick efter transport, inklusive:
● Tillgänglighet för manöverhandtag
● Status för tryckindikator
● Mekanisk funktionsdrift
● Eventuella synliga transportskador
Tryckindikatorn bör hållas inom det normala gröna området före driftsättning.
För säker och stabil drift bör installationsfundamentet uppfylla följande krav:
● Markens bärighet bör vara minst 500 kg/m²
● Installationsytan ska förbli jämn och jämn
● Kabelkanaler bör förberedas enligt projektets krav
● Kabelkanaler bör tätas ordentligt för att förhindra fuktinträngning

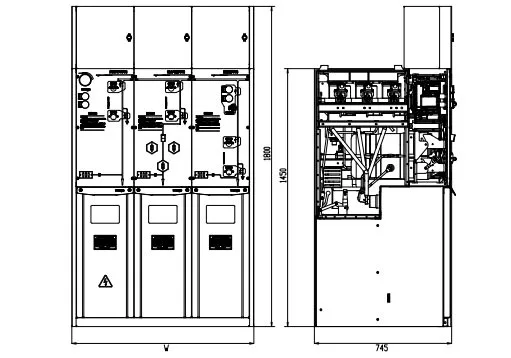

● Dimensionerna för basstålkanalen ska förberedas enligt tillverkarens ritningar
Korrekt grundförberedelse hjälper till att säkerställa korrekt installation, tillförlitlig kabelanslutning och långtidsutrustning prestanda.
| Jämförelse | Använd 11kV SF6 GIS | Traditionell AIS |
| Isoleringsmetod | SF6 gasisolerad förseglad struktur | Luftisolering |
| Miljöskydd | Mindre påverkad av damm, fukt och föroreningar | Mer beroende av installationsmiljö |
| Säkerhet | Mekanisk förregling och fem säkerhetsskydd | Skydd beror på driftprocedurer |
| Installationsutrymme | Kompakt design | Kräver större utrymme |
| Underhåll | Minskade miljöunderhållskrav | Kräver mer miljöskydd |
| Drift | Kontrollerad kopplingssekvens | Större beroende av operatörserfarenhet |
En kund använde Usune 11kV SF6 GIS för ett industriellt kraftdistributionssystem där säker omkoppling och begränsad installationsutrymme var nyckelproblem. Efter installationen lyfte kunden fram den kompakta skåpstrukturen och mekanisk förregling, vilket gjorde den dagliga växlingsoperationen mer kontrollerad och minskade risken för felaktiga operation.
För en transformatorskyddsapplikation valde kunden vakuumbrytarens konfiguration med reläbaserat skydd. Kunden tyckte att den automatiska trippfunktionen och tydliga driftsekvensen var till hjälp för reagerar på onormala strömförhållanden samtidigt som rutindriften förenklas.
Under driften av anläggningen uppskattade kunderna särskilt de fem säkerhetsspärrarna. Den nödvändiga sekvensen mellan kabeldörren, jordningsbrytaren och lastbrytaren gjorde underhållsprocedurerna tydligare och hjälpte till att förhindra osäkra tillgång till kabelfacket.
Zhejiang Usune Electric Co.,Ltd. har etablerat ett heltäckande ledningssystem enligt ISO 9001 Quality Ledningssystem, ISO 14001 Miljöledningssystem och ISO 45001 Arbetsmiljöledning System.
För att möta internationella marknadskrav har Usune mellanspänningsställverksprodukter passerat relevant IEC och GB standardtyptester och tillämpliga produkter har erhållit CE-certifiering. Strikt kvalitetskontroll genomförs genom hela tillverknings-, inspektions- och testprocesser för att säkerställa tillförlitlig prestanda för global kraftdistribution applikationer.
Mekanisk förregling förhindrar felaktiga kopplingssekvenser mellan lastbrytare, effektbrytare och jordningsbrytare. Det hjälper till att skydda operatörer och utrustning under drift och underhåll.
Före installation bör kunder kontrollera transportförhållanden, tryckindikatorstatus, manöverhandtag tillgänglighet och mekanisk driftprestanda. Alla skador eller saknade delar ska rapporteras omedelbart.
Den är lämplig för transformatorstationer, industrianläggningar, kommersiella anläggningar, infrastrukturprojekt och andra 11kV mellanspänningssystem som kräver tillförlitlig och säker drift.
Usune kombinerar SF6 gasisoleringsteknik, mekanisk säkerhetsförregling, pålitliga manövermekanismer och strikt kvalitetskontroll för att tillhandahålla en säker och kompakt lösning för moderna 11kV mellanspänningsdistributionsnät.
