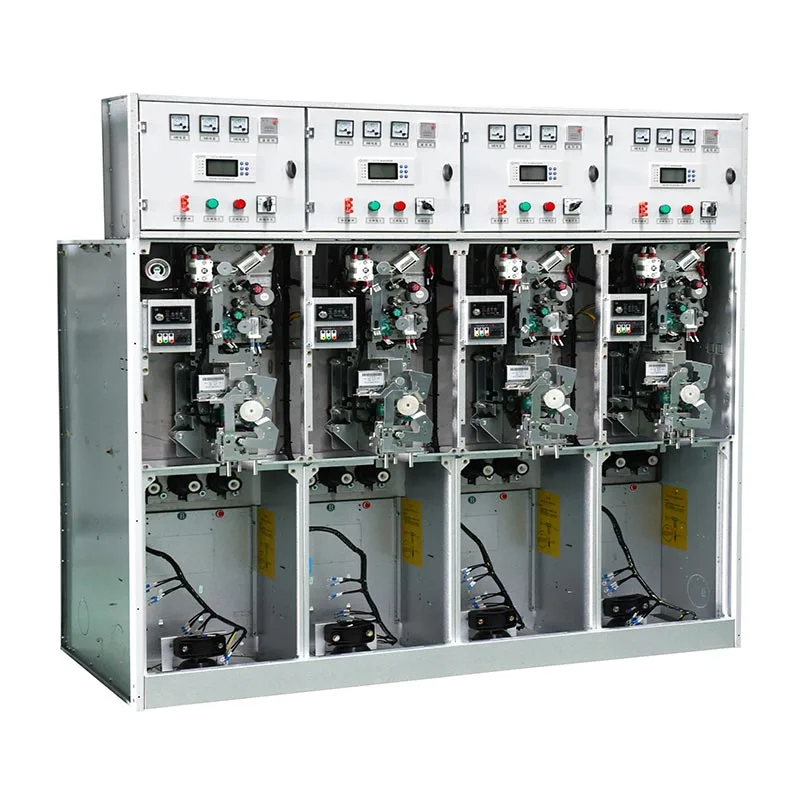

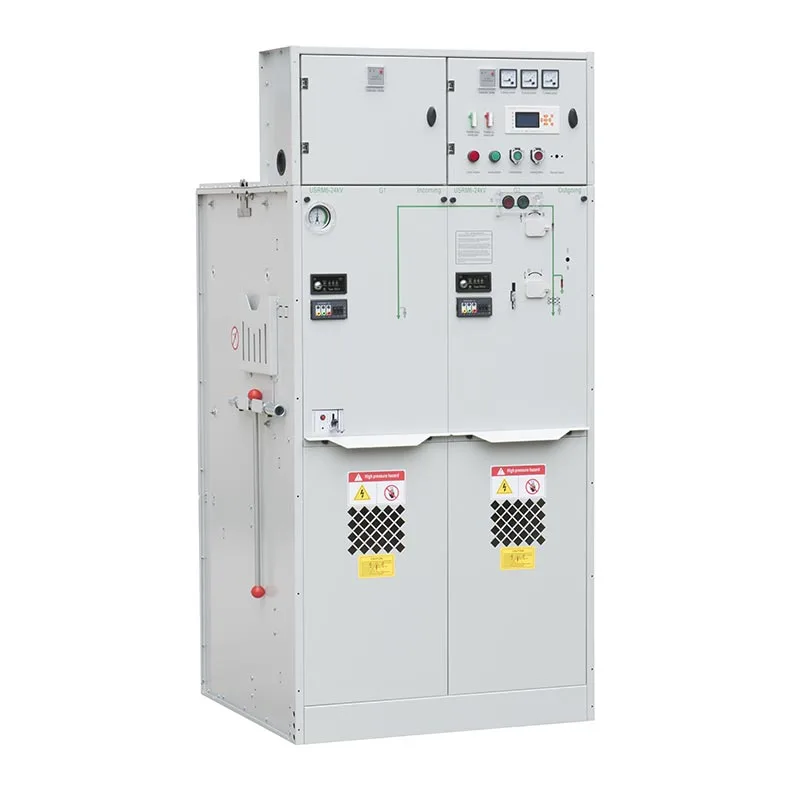

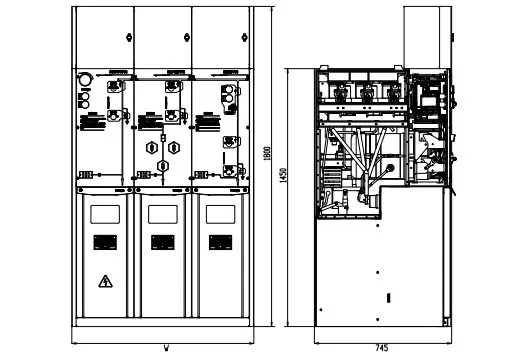

Med en helt isolerad och sluten primärkrets, IP67 gastank i rostfritt stål, expanderbart skensystem och pålitlig manövermekanism, Usune 630A gasisolerade ställverk är lämpliga för industrianläggningar, transformatorer transformatorstationer, ringledningsnät, kommersiella anläggningar och infrastrukturprojekt där kompakt installation, säkerhet och långsiktig tillförlitlighet är viktigt.
Olika kraftdistributionsprojekt kräver olika kopplings-, skydds- och mätfunktioner. USRM6 serien gör att C-, F-, V-, M- och PT-moduler kan kombineras enligt den faktiska nätverksdesignen. Upp till sex standard funktionella enheter kan integreras i en SF6 isoleringsgastank, medan expanderbara enheter kan anslutas genom helt isolerade och slutna samlingsskenor.
630A-konfigurationen är designad för mellanspänningsdistributionssystem som kräver högre strömförande förmåga. Den kan konfigureras för inkommande och utgående matare, transformatoranslutningar, ringnät och annat distributionsupplägg enligt kundens elsystem.
Huvudsamlingsskenan och de primära kopplingskomponenterna är inneslutna i en svetsad gastank i rostfritt stål med IP67 skydd. Denna struktur hjälper till att isolera interna elektriska komponenter från damm, vatteninträngning, kondens och andra yttre miljöpåverkan, vilket gör ställverket lämpligt för krävande installationsmiljöer.
Den primära kretsen är innesluten inuti gastanken och ansluten till externa kretsar genom isolerade bussningar och helt isolerade separerbara kontakter, vilket minskar direkt exponering för strömförsörjda komponenter. Systemet också innehåller en tryckavlastningsanordning, tryckutloppskanal och mekaniskt låssystem för att hjälpa till att minska operativa risker och förhindra felaktiga växlingsoperationer.
Usune utvecklar och designar självständigt fjädermekanismen för USRM6-serien. Mekanismen är kontrolleras genom design, tillverkning och inkörningsprocesser för att förbättra den mekaniska konsistensen, driftstabilitet och långsiktig tillförlitlighet.
C-enheten är konstruerad för lastomkoppling och distributionsstyrning. Den är lämplig för inkommande och utgående matare applikationer och ringnätsystem där tillförlitlig lastväxling krävs.
F-enheten kombinerar en lastbrytare med säkringar för att ge omkopplings- och skyddsfunktioner. Det är särskilt lämplig för transformatortillämpningar som kräver kompakt skyddsutrustning.
V-enheten använder en strömbrytare för tillämpningar som kräver omfattande kopplings- och skyddsfunktioner. Det är det lämplig för matare och distributionspunkter där kretsavbrott och skyddskoordination är viktigt.
M-enheten tillhandahåller en dedikerad konfiguration för elektriska mätningar och mätningskrav. Det kan det vara integrerad med andra funktionsmoduler för att skapa ett komplett mellanspänningsdistributionssystem.
PT-enheten är konstruerad för mätning av samlingsskenors spänning och relaterade övervakningskrav. Den går att kombinera med andra moduler enligt elsystemets design.
| Inga. | Föremål | Enhet | Lastbrytarenhet | kombinationsenhet | Strömbrytare enhet |
| 1 | Märkspänning | kV | 24/12 | 24/12 | 24/12 |
| 2 | Nominell frekvens | Hz | 50 | 50 | 50 |
| 3 | Märkström | A | 630 | 125 (beror på säkringsström) | 630 |
| 4 | Nominell isolationsnivå - 1 min Frekvens tål spänning - interfas, jord | kV | 42/65 | 42/65 | 42/65 |
| Nominell isolationsnivå - 1 min Frekvenstål spänningsisolerande avstånd | kV | 48/79 | 48/79 | 48/79 | |
| Nominell isolationsnivå - 1 min Frekvensmotståndsspänning - Styrning och hjälpkrets | kV | 2/2 | 2/2 | 2/2 | |
| Nominell isolationsnivå-Ljusimpuls tål spänning-Interfas, jord | kV | 75/125 | 75/125 | 75/125 | |
| Nominell isolationsnivå - Ljusimpulsen klarar spänningsisolerande avstånd | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominell kortslutning tål ström | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominell toppmotståndsström | kA | 63 | —— | 63 |
| 7 | Märkkortslutningsström | kA | 63 | Begränsad av HV-säkring | 63 |
| 8 | Nominell kortslutningsbrytström | kA | —— | Begränsad av HV-säkring | 25/25 |
| 9 | Märköverföringsström | A | —— | 1700/1400 | —— |
| 10 | Nominell aktiv lastbrytström | A | 630 | —— | —— |
| 11 | Märk brytström med sluten slinga | A | 630 | —— | 630 |
| 12 | Mekanisk livsbelastningsbrytare/CB | Tider | 10000 | 10000 | 20000 |
| Mekanisk livslängdsisolering/jordbrytare | Tider | 5000 | 5000 | 5000 | |
| 13 | Kretsresistans | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominellt laddningstryck（20℃ övertryck） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gas årlig relativ läckagehastighet | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-skyddsgradskåp | IP4X | IP4X | IP4X | |
| IP-skyddsgrad-Gastank | IP67 | IP67 | IP67 |
Den största fördelen med USRM6-serien är dess förmåga att anpassa sig till olika distributionsnätverksstrukturer. Kunder kan använda C-enheter för lastväxling, F-enheter för transformatorskydd, V-enheter där brytarskydd är krävs, och M- eller PT-enheter när mätning och spänningsmätning behövs.
För ringhuvudnätsapplikationer kan olika moduler kombineras för att bilda ett ringhuvudskåp. När framtida expansion krävs, helt isolerade och slutna samlingsskenor gör att ytterligare enheter kan anslutas utan att ändra grundläggande ställverksplattform.
Gastanken i rostfritt stål ger IP67-skydd, vilket hjälper till att förhindra att damm och vatten kommer in i den primära utrustningsfack. Den slutna strukturen ger också korttidsskydd mot översvämning och kondens.
Denna design är värdefull för industrianläggningar, underjordiska transformatorstationer och andra platser där fukt, damm eller miljöföroreningar kan påverka konventionell elektrisk utrustning.
| Viktigt övervägande | Usune 630A gasisolerat ställverk | Konventionella luftisolerade ställverk |
| Primär krets | Helt innesluten i bensintank | Mer utsatt för omgivande miljö |
| Skydd | IP67 bensintank | Mer beroende av installationsförhållandena |
| Konfiguration | C/F/V/M/PT modulär kombination | Vanligtvis fast skåpkonfiguration |
| Expansion | Expanderbar isolerad samlingsskenanslutning | Kan kräva ytterligare installationsutrymme |
| Installation | Kompakt struktur | Kräver i allmänhet större spelrum |
| Miljöanpassningsförmåga | Minskad påverkan från damm och fukt | Mer beroende av omgivningsförhållandena |
| Säkerhet | Sluten primärkrets och mekanisk förregling | Skydd beror på utrustningens struktur |
För fabriker med flera matare och transformatoranslutningar kan kunder kombinera C-, F- och V-enheter enligt olika kretsfunktioner. Den modulära strukturen förenklar systemkonfigurationen medan den inneslutna primära kretsen stöder tillförlitlig drift i industriella miljöer.
Där installationsutrymmet är begränsat tillåter den kompakta gasisolerade strukturen omkoppling, skydd och mätning funktioner som ska integreras i ett mindre fotavtryck. M- och PT-enheter kan läggas till när projektet kräver dedikerade mätfunktioner.
För ringnätstillämpningar kan flera funktionsmoduler kombineras för att bilda ett ringhuvudskåp. Den expanderbart skensystem ger ytterligare flexibilitet när distributionsnätet kräver framtida expansion.
En tillverkande kund valde Usune 630A Gas Isolated Switchgear för en uppgradering av mellanspänningsdistribution. Den kundfokuserad på kompakt installation, tillförlitlig drift och framtida expansion. Efter ansökan, kunden uppskattade den modulära C/F/V/M/PT-konfigurationen, som förenklade systemintegration och förbättrat utrymme utnyttjande.
För ett huvuddistributionsprojekt krävde kunden flexibla kopplings- och skyddsfunktioner. USRM6 serier uppfyllde kravet genom expanderbara modulkombinationer och isolerade samlingsskenor. Kunden erkände dess stabila drift, kompakta design och bekväma systemexpansionsförmåga.
En kund som arbetar i en miljö med hög luftfuktighet valde Usune Gas Isolated Switchgear på grund av dess IP67 sluten gastank design. Kunden uppskattade det förbättrade skyddet mot fukt, kondens och yttre kontaminering, vilket hjälper till att minska underhållskraven.
Zhejiang Usune Electric Co.,Ltd. har etablerat ledningssystem enligt ISO 9001 Quality Management System, ISO 14001 miljöledningssystem och ISO 45001 ledningssystem för arbetsmiljö och säkerhet.
För att möta olika internationella marknadskrav har Usune mellanspänningsställverksprodukter genomgått relevanta IEC och GB standardtyptester, med tillämpliga produkter som erhåller CE-certifiering. Dessa certifieringar och kvalitet ledningssystem stödjer konsekvent tillverkningskvalitet och tillhandahåller dokumentation för kunder under teknisk utvärdering och projektupphandling.
Zhejiang Usune Electric Co.,Ltd. kombinerar modulär ställverksdesign, helt sluten IP67 gasisolering, flexibel funktionella konfigurationer och kvalitetsstyrning för att tillhandahålla tillförlitliga distributionslösningar för mellanspänning.
För kunder som köper 630A elpanel gasisolerat ställverk kan Usune tillhandahålla lämpliga konfigurationer enligt kopplingsfunktioner, skyddskrav, mätbehov, samlingsskenor och installation villkor. Detta gör att kunderna kan bygga ett kompakt och flexibelt ställverkssystem kring sin faktiska effekt distributionskrav.
630A hänvisar till ställverkets märkströmkonfiguration. Den faktiska driftströmmen, spänningsnivån och elektrisk konfiguration bör väljas enligt kundens distributionssystem och projekt krav.
Systemet stöder C lastbrytare, F lastbrytare + säkringskombinationsenhet, V effektbrytare, M Mätenhet och PT samlingsskena PT enhet. Dessa moduler kan kombineras enligt önskad effektfördelning funktioner.
Upp till sex standardmodulenheter kan bildas i en SF6 isoleringsgastank. Expanderbara konfigurationer är också tillgänglig genom helt isolerade och slutna samlingsskenor.
Bensintanken har en IP67-skyddsgrad, som hjälper till att skydda primärkretsen från damm, vatteninträngning, kondens och kortvariga översvämningsförhållanden.
