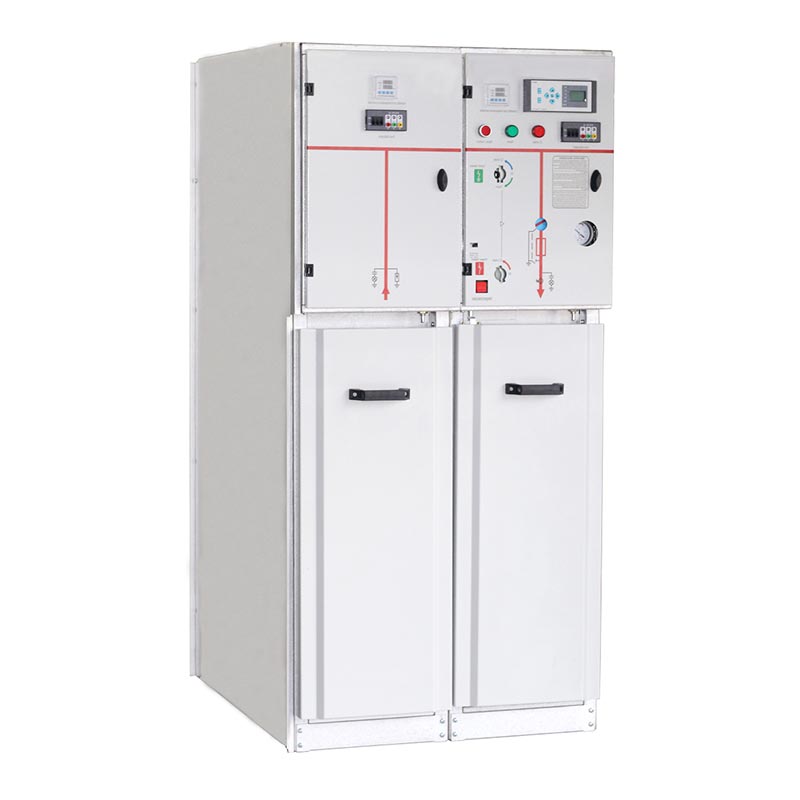

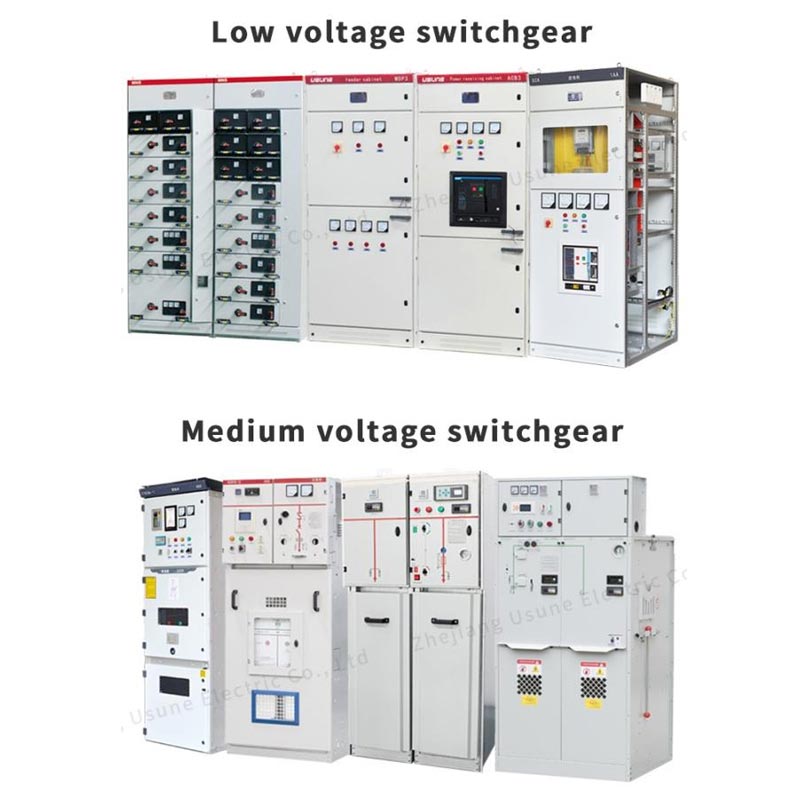

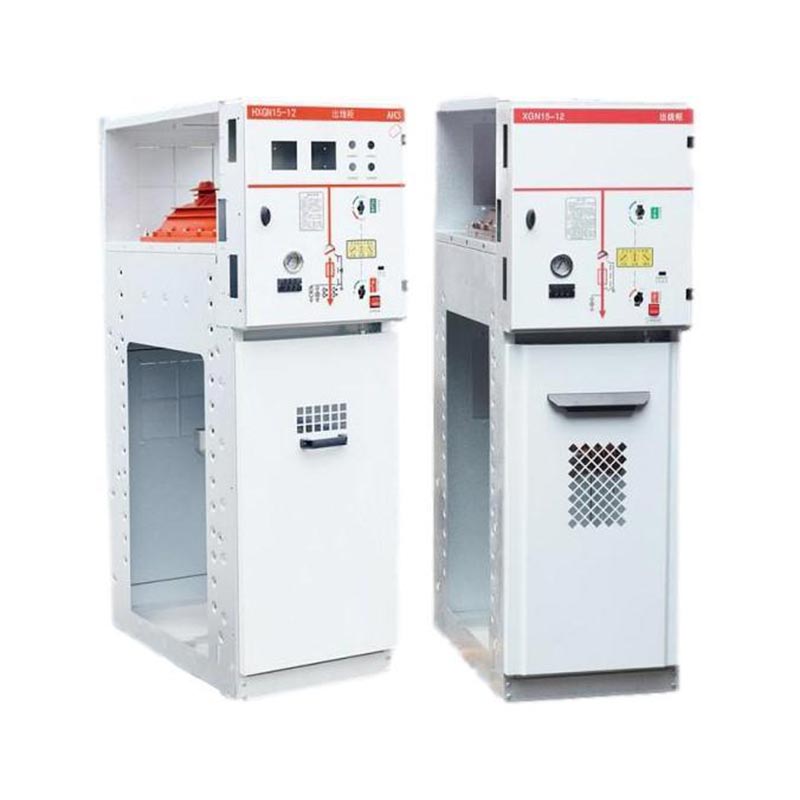

630a Sf6 Ring Huvudenhet

USUNE 630a Sf6 Ring Main Unit är en högpresterande medelspänningskraftdistributionsutrustning oberoende utvecklad och tillverkad av Zhejiang Yousi Electric Co., Ltd. (en professionell tillverkare som integrerar FoU, produktion och försäljning av elektrisk utrustning). Denna produkt har en fast metallinnesluten struktur av lådtyp, med hjälp av SF6-gas som isolering och ljusbågssläckningsmedium. Utrustad med SF6 gasisolerade brytarsäkringar används den i första hand i sekundära distributionsnät med en maximal märkspänning på 36kV och en märkström på 630A, perfekt anpassningsbar till strömförsörjningskraven för AC 50/60Hz kraftsystem.

Som en ledande leverantör inom Kinas elektriska utrustningsindustri, följer USUNE en högkvalitativ produktionsfilosofi. Denna 630A SF6 ringhuvudenhet är tillverkad i företagets standardiserade fabrik, där strikt kvalitetskontroll är implementeras genom hela processen från komponenter till färdig produkt, vilket säkerställer produktens tillförlitlighet och konsistens.

Kärnproduktens funktioner

1. Kompakt och lätt design

630a SF6 Ring Main Unit antar en kompakt struktur och lätt design, vilket effektivt sparar installationsutrymme och minska transport- och installationskostnaderna. Epoxihartsskalet ger en tät försegling, vilket gör den lämplig för scenarier med begränsade utrymmen såsom små maskinrum och prefabricerade transformatorstationer, förbättra på plats applikationsflexibilitet.

2. Utmärkt isolering och ljusbågsdämpande prestanda

Det inneslutna höljet är fyllt med SF6-gas, vilket ger utmärkt isolering och ljusbågsdämpande prestanda. Det är det mycket motståndskraftig mot fukt och föroreningar, vilket möjliggör stabil drift i tuffa miljöer och nästan underhållsfri drift, vilket avsevärt minskar efterföljande underhållskostnader.

3. Enkel användning och enkel installation

630a SF6 Ring Main Unit har en front-end kabelanslutningsdesign, med alla kontrollfunktioner centraliserade på frontpanelen, förenklar driftprocessen och underlättar drift och felsökning. Dess lätta och kompakt design gör installationen mer effektiv, vilket möjliggör snabb driftsättning efter installationen.

4. Rikligt med tillbehör

Olika tillbehör som reläer, transformatorer och överspänningsavledare kan utrustas för att möta de olika funktionella krav för olika kraftdistributionsscenarier, vilket förbättrar produktens anpassningsförmåga och praktiska egenskaper.

Tillämpliga scenarier

USUNE 630a SF6 Ring Main Unit används ofta i industriella och civila kabelringnätverk och strömförsörjningsterminaler. Den är särskilt lämplig för små sekundära transformatorstationer, växelstationer, kraftdistribution i städer, industri- och gruvföretag, köpcentra, flygplatser, tunnelbanor, vindkraftsproduktion, sjukhus, arenor, järnvägar och andra platser, vilket ger tillförlitlig strömförsörjning för olika scenarier.

Driftsvillkor

För att säkerställa stabil och säker drift har denna ringhuvudenhet strikta miljökrav, enligt följande:

- Höjd: ≤1000mm
- Omgivningstemperatur: -35℃～45℃
- Relativ luftfuktighet: Dagsmedelvärde som inte överstiger 95 %; månadsmedelvärde som inte överstiger 90 %
- Seismisk motstånd: Seismisk intensitet som inte överstiger 8 grader
- Miljökrav: Platser fria från allvarliga vibrationer, stötar, brand, kemisk korrosion och explosionsrisker.

Tekniska parametrar

Ställverksstruktur och konfiguration

Manövermekanism

(1) Dubbelfunktion enfjädrad manövermekanism: typ K

Omkopplingsfunktionen manövreras oberoende med spak eller motor.
Markbrytarfunktionen öppnar och stänger oberoende med hjälp av en manöverspak, och driftenergin är tillhandahålls av en tryckfjäder, som släpps för att stänga eller koppla bort kontakten.

(2) Dubbelfunktionsmekanism med dubbelfjäder: Typ A

Omkopplingsfunktionen styrs oberoende av en spak eller motor, och driftenergin tillhandahålls av en tryckfjäder, som släpps för att stänga kontakten. Oberoende öppning och stängning med knapp (0) eller utlösningsenhet eller shuntutlösningsanordning.
Markbrytarfunktionen fungerar oberoende med en manöverspak och driftenergin tillhandahålls av en tryckfjäder, som släpps för att stänga eller koppla bort kontakten.

(3) Valfria komponenter

En elektrisk drift: AC 220V 110V; DC 220v 110v
Hjälpomkopplare
En shuntutlösningsspole (Typ A-mekanism): AC 220V 110V; DC 220v 110v
En säkring säkringar extra indikatorbrytare
Jordfelsindikator

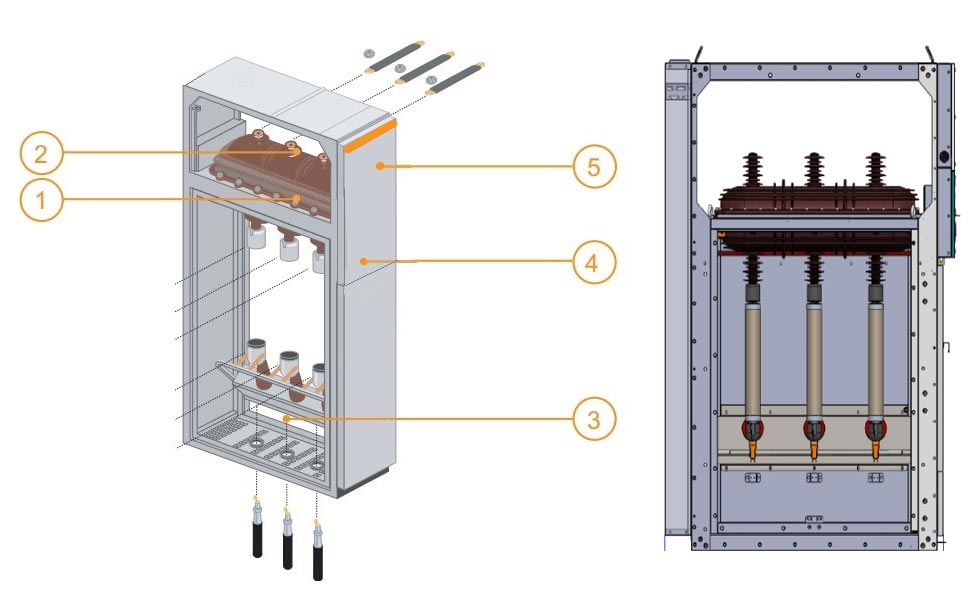

Strömbrytare och säkringsskåp

1 Ställverk Strömbrytare och jordningsbrytare i en kapsling fylld med SF6.
2 samlingsskenor alla i samma horisontella plan, vilket möjliggör senare växelutbyggnader och anslutning till befintlig utrustning.
3 Anslutning tillgänglig via fronten, anslutning till den nedre strömställaren och jordningskontaktens plintar eller den nedre säkringshållaren. Detta utrymme är även försett med en jordningsbrytare nedströms från MV-säkringarna för skyddsenheterna.
4 Manövermekanismen innehåller de element som används för att manövrera omkopplaren och jordningsbrytaren och aktivera motsvarande indikationer (positiv brytning).
5 Lågspänningsinstallation av en plint (om motortillval installerat), LV-säkringar och kompakta reläenheter. Om mer utrymme krävs kan panelhöjden ökas.

① Samlingsskena rum
② Huvudströmbrytare
③ Kabelrum
④ Manövermekanism, förreglingsmekanism och lågtryckskontrollrum

Hela ställverksskåpet kan delas upp i övre och nedre två enheter, den övre enheten i skåpet inkluderar bussrum, lastbrytare, manöverdonsrum och lågspänningsrum, och den nedre enheten är separerad från kabeln rum. Hela den övre enheten kan bytas ut.

◇ Samlingsskena rum

Samlingsskenrummet är anordnat på skåpets övre del. I samlingsskenrummet kopplas huvudskenorna ihop tillsammans och kör genom hela raden av ställverk.

◇ Lastbrytare

Kopplingsrummet är utrustat med en svavelhexafluoridlastbrytare av typ SFG. Skalet på lastbrytaren är gjord av epoxiharts hälld, fylld med svavelhexafluorid (SF6) gas som isoleringsmedium, och skalet tillhandahålls med ett observationshål. Växelrummet kan utrustas

med SF6 gasdensitetsmätare eller gasdensitet med larmkontakt enligt kundkrav.

◇ Kabelrum

Lastkopplingsskåpet har ett rymligt kabelrum, som främst används för kabelanslutning, så att enkärna resp tretrådiga kablar kan anslutas med det enklaste oskärmade kabelhuvudet, och tillräckligt med utrymme kan också rymmer blixtavledare, strömtransformator, nedre jordbrytare och andra komponenter. Enligt standardutförande, skåpsdörren har ett observationsfönster och en säkerhetsspärr. Kabelrumsbottenplatta med tätningslock och lämplig storlek kabelklämma med stödfäste. Kabelrum bottenplatta och dörrkarm kan vara borttagna för att underlätta kabelinstallationen.

◇ Manövermekanism, förreglingsmekanism och lågtryckskontrollrum

Det förreglade mekanismrummet fungerar också som en kontrollpanel. Lågspänningsrummet är försett med en fjädermanövrerad mekanism med lägesindikator och mekanisk förregling, och kan även utrustas med hjälp kontakter, utlösningsspolar, nödutlösningsmekanismer, kapacitiva strömförande displayer, nyckellås och elektriska manöveranordningar. Samtidigt kan lågtryckskammarutrymmet även utrustas med styrslingor, mätare och skydd reläer, och det 750 mm breda skåpet har två identiska lågtryckskammare för fler tillbehör.

Kapslingskonfigurationsparameter

Inkommande LBS

Trafo skydda

Mätning

Cbog m/.meter

Cb utgående

Operationsbeskrivning

1. Manövrering av handtaget: Stå framför ställverket, håll upp handtagets överdel och tryck framåt, den andra handen håller i änden av handtaget för att rotera.
2. Se till att skåpsdörren har stängts ordentligt innan strömförsörjningen eller skiljs åt från jordning.
3. Omkopplarens tryckmätare måste kontrolleras innan strömmen slås på och av.

Ström på

1.Bekräfta att skåpdörren är stängd. Sätt in handtaget i det övre manöverhålet och vrid moturs 180° tills du hör rösten från separerande broms. Panelens centrala indikator är på plats; den nedre luckan är stängd och jordningsbrytaren är avstängd.
2. Sätt in manöverhandtaget i det nedre manöverhålet och vrid medurs 180° tills du hör den avslutande rösten; panelens centrala indikator är i läge D; strömbrytaren kommer att vara på och sedan är strömförsörjningen klar.

Ström av

1. Stäng av: Sätt in manöverhandtaget i det nedre manöverhålet och vrid moturs 180° tills du hör separerande bromsröst (Knapp för direktanvändning om det finns en knapp); mitten av panelen är i läge, sedan omkopplaren kommer att vara avstängd.
2. Kontrollera om livedisplayen är ute efter att säkerställa att kabelrummet är elektriskt neutralt; sätt i manöverhandtaget in i det övre manöverhålet och vrid medurs 180° tills du hör den avslutande rösten; den centrala indikatorn på panelen är på plats och den nedre luckan är olåst; jordningsbrytaren är stängd och sedan strömavbrott är klar.

Transport och förvaring

När kopplingsskåpet är fixerat på bottenplattan kan det skotas med gaffeltruck. När den inte är fixerad på botten plåt ska kopplingsskåpet hissas eller bäras i sin helhet, men det bör transporteras vertikalt när som helst och bör inte vältas för att undvika skador på komponenterna i skåpet. Ställverk (även med ytterförpackning) bör inte förvaras utomhus under lång tid.

Underhåll

◇ Ringskåpet är underhållsfritt i tre år under normala förhållanden.

◇ De enkelfjädrade och dubbelfjädrade manövermekanismerna för lastbrytaren är underhållsfria och gör det inte kräver någon smörjning.

◇ Reläskyddsanordningen ska kontrolleras enligt tillverkarens krav innan den sätts i operation.

◇ Underhållscykeln för ringnätskåpet är vanligtvis en gång om året, och specifika underhållsåtgärder ska utföras enligt följande:
(1) Dra åt alla elektriska anslutningar (huvudbuss, strömbrytare, kablar, mätinstrument) enligt kraven i installationsanvisningen.
(2) Dammsug alla komponenter (huvudströmbrytare, hjälpströmbrytare, utlösningsmekanism, motor, etc.) och uppträdande inspektion.
(3) Utför en enda stängnings-/öppningsoperation på alla brytare, inklusive jordbrytaren.
(4) Slå på strömförsörjningen för extra kontroll (ge inte fjärrkontrollsignalen) för en elektrisk sekventiell operation.

Beställ varor

Följande dokument och bilagor kommer att överlämnas med skåpet när kopplingsskåpet lämnar fabriken:

◇ Produktkvalificerat certifikat
◇ Användningsanvisningar för produkten
◇ Produktteknisk designdata
◇ Tillbehör till växelskåp:
◇ Varje monteringskombination är utrustad med ett manöverhandtag för lastbrytare.

Användare bör tillhandahålla följande information när de beställer produkter:

◇ Huvudkretsledningsschema och speciella tekniska krav
◇ Installationsplan för ställverk.
◇ Modellspecifikationer för kopplingsskåpkomponenter och hjälpslinga, schematiskt diagram för styrslingan (om nödvändigt)
◇ Andra särskilda önskemål om skriftlig information.

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Vanliga frågor

1. Är du fabrik eller handelsföretag?

Fabrik, vi kan garantera att vårt pris är rimligt och konkurrenskraftigt.

2. När kan jag få priset?

Vanligtvis citerar vi inom 24 timmar efter att vi mottagit din förfrågan.

3. Kan vi skriva ut vår logotyp och företagsnamn på produkter?

Ja, naturligtvis accepterar vi OEM.

4. Vad är ledtiden?

Ledtiden beror på beställda kvantiteter, normalt inom 15-20 dagar efter mottagande av betalningen.

5. Hur är din kvalitetskontrollprocess?

Alla produkter kommer att inspekteras med början från tillbehör och kommer att utföras med rutinmässiga tester innan de lämnar vår fabrik.

6. Hur löser man kvalitetsproblemen efter försäljning?

Ta bilder eller video av kvalitetsproblemen och skicka till oss för vår kontroll och bekräftelse, så gör vi en nöjd lösning för dig inom 1-3 dagar.

7. Vad är garantitiden?

12 månader från leveransdatum.

8. Varför välja oss

● Vi är specialiserade på området i mer än 14 år och har ett väl erfaret FoU-team som tar designen och utvecklingsarbete för varje projekt utifrån kundens speciella krav.
● Vi har extremt strikt QC-förfarande från komponenter till färdiga produkter.
● Stadig produktionsperiod inom 15-20 dagar.
● Vi har en komplett uppsättning testrapporter för produkter.
● Enstegslösning tillhandahålls.
