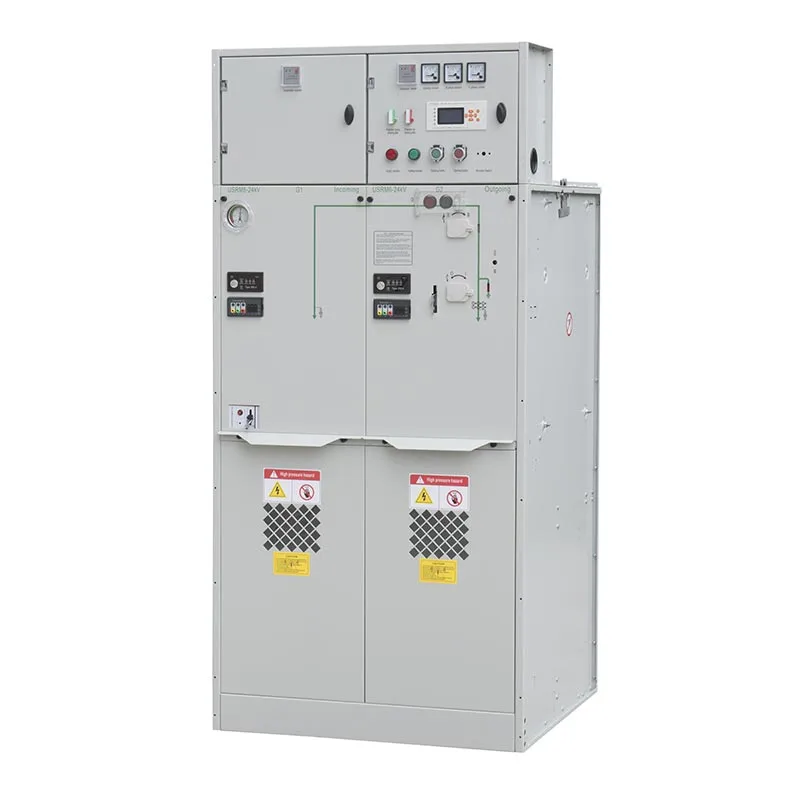

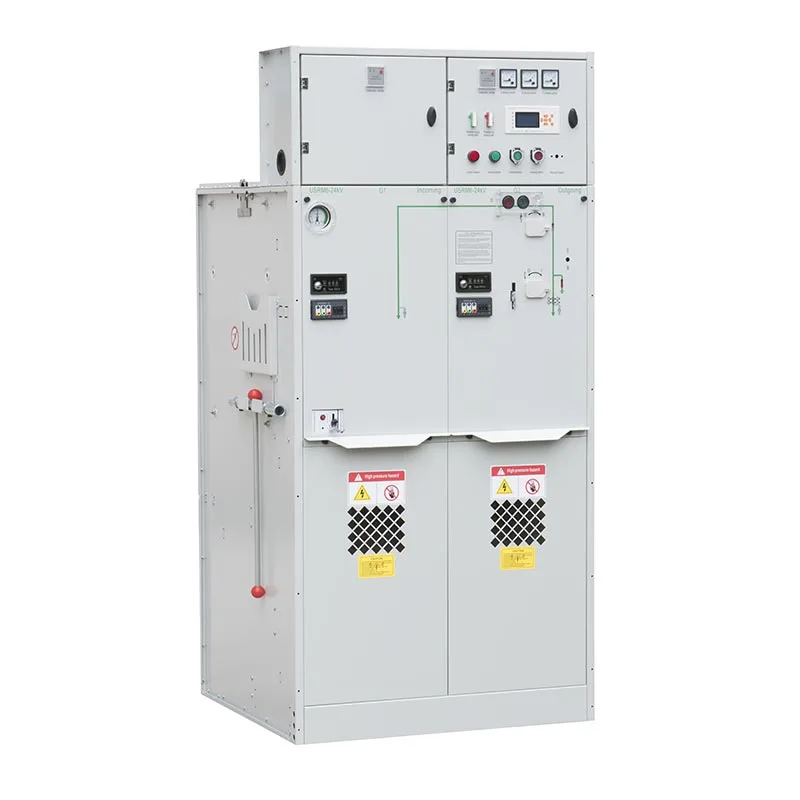

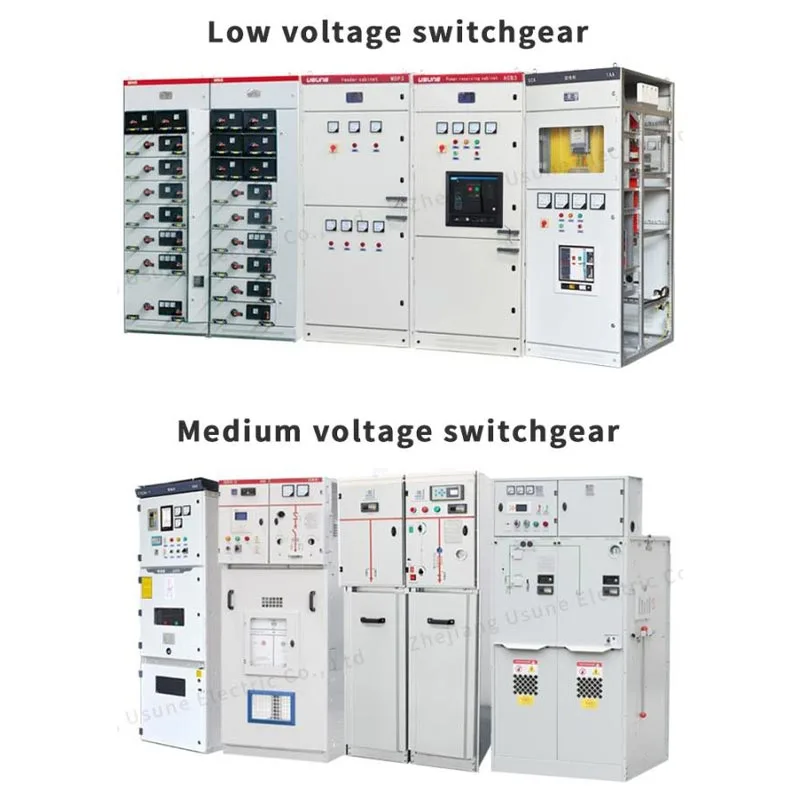

24kv gasisolerat ställverk

Usune 24kV gasisolerade ställverk är tillgängligt med olika funktionella enheter för att matcha specifik distribution krav. C-enheten är en lastbrytarenhet för lastväxling och distributionskontroll, F-enheten är en last Break Switch-Fuse Combination Unit för transformator- och matarskydd, och V-enheten är en kretsbrytare för applikationer som kräver avancerade växlings- och skyddsfunktioner.

Med sin kompakta slutna struktur, flexibla funktionella konfiguration och pålitliga isoleringsprestanda, Usune ger en praktisk lösning för kunder som vill förbättra eldistributionssäkerheten samtidigt som installationen minskar utrymme.

Viktiga fördelar

Kompakt gasisolerad struktur

Den förseglade gasisolerade designen placerar de viktigaste elektriska komponenterna inuti ett slutet skåp, vilket minskar deras exponering för damm, fukt och extern förorening. Denna kompakta struktur hjälper till att optimera installationsutrymme och är särskilt lämplig för transformatorstationer, industrianläggningar och stadsdistributionsprojekt där det finns tillgängligt utrymme begränsad.

Flexibla C, F och V funktionsenheter

Usune 24kV gasisolerat ställverk stöder olika funktionella konfigurationer beroende på distributionsnätverk krav. C-enheten använder en lastbrytare för tillförlitlig lastomkoppling, F-enheten kombinerar ett lastavbrott strömbrytare med säkringar för transformator- och matarskydd, medan V-enheten använder en strömbrytare för applikationer kräver mer omfattande växlings- och skyddsfunktioner.

Tillförlitlig drift under breda miljöförhållanden

Ställverket är konstruerat för omgivningstemperaturer från -40°C till +50°C, med en 24-timmars medeltemperatur ej över 35°C. Den kan användas på höjder upp till 4 000 m, medan särskild uppmärksamhet bör ägnas gasladdning tryck när utrustningen är installerad över 1 000 m. För installationer på hög höjd, den slutliga konfigurationen bör bekräftas med Usune enligt de faktiska driftsförhållandena.

Låga underhållskrav

Den inneslutna strukturen hjälper till att minska påverkan av miljöföroreningar på interna komponenter, vilket kan förenkla rutinmässig utrustningshantering. Detta gör ställverket lämpligt för kunder som behöver pålitliga mellanspänningsutrustning med minskad underhållsbelastning.

Servicevillkor

Höjd över havet

Standard servicehöjd är upp till 4 000 m. När utrustningen installeras på högre höjd än 1 000 m, Laddningstrycket kan justeras efter den faktiska installationshöjden. För installationer över 2 000 m, bör särskild hänsyn tas till minskat atmosfärstryck och de resulterande isoleringskraven.

Omgivningstemperatur

Utrustningen är konstruerad för ett omgivningstemperaturområde på -40°C till +50°C, med medeltemperaturen över 24 timmar som inte överstiger 35°C. Detta breda driftstemperaturområde gör att ställverket kan tjäna både kalla regioner och varmklimatapplikationer när de övergripande projektförhållandena uppfyller de angivna kraven.

Fuktighet

Den relativa luftfuktigheten är utformad för förhållanden på högst 95 % inom 24 timmar och högst 90 % på en månadsbasis. Installationsmiljön bör också vara fri från explosiva eller korrosiva gaser som kan påverka utrustningen negativt.

Installationsmiljö

Ställverket bör installeras på platser utan explosiva eller korrosiva gaser eller allvarliga stötar och stötar. Den miljöföroreningsnivån bör inte överstiga nivå III enligt GB/T 5582. Särskilda driftsförhållanden bör meddelas tillverkaren före produktion så att lämplig utrustningskonfiguration kan göras bekräftas.

Produktkonfiguration

C-enhet – lastbrytare

C-enheten är konstruerad för mellanspänningslastomkoppling och distributionsstyrning. Det ger en praktisk konfiguration för matar- och nätverksapplikationer där tillförlitlig lastväxling krävs utan behov av en brytarbaserad skyddsanordning.

F-enhet – lastavbrottsbrytare-säkringskombinationsenhet

F-enheten kombinerar en lastbrytare med säkringar för att ge omkopplings- och skyddsfunktioner. Det är särskilt lämplig för transformatortillämpningar där kompakt utrustning och effektivt kortslutningsskydd är krävs.

V-enhet – effektbrytarenhet

V-enheten använder en strömbrytare för applikationer som kräver mer omfattande kopplings- och skyddsfunktioner. Den är lämplig för mellanspänningsdistributionssystem där kretsavbrott och skyddskoordination är viktiga krav.

Tekniska parametrar

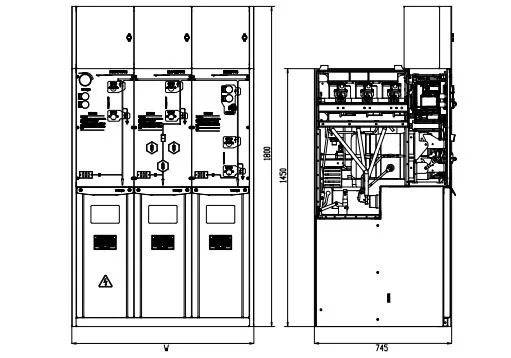

Produktstrukturer

Ansökningar

Industriell kraftdistribution

Usune 24kV gasisolerade ställverk kan användas i industrianläggningar där pålitlig mellanspänningsomkoppling och skydd är avgörande för kontinuerlig produktion. Den kompakta kapslingen hjälper till att optimera elektriska rumsutrymmen, medan C-, F- och V-konfigurationerna gör att utrustningen kan matchas med olika matare och transformatorer krav.

Transformatorstationer

F- och V-enheterna kan konfigureras för transformator- och matarapplikationer där skydds- och omkopplingsfunktioner fungerar måste integreras i ett kompakt mellanspänningssystem. Den medföljande designen hjälper också till att skydda inre komponenter från miljöföroreningar.

Stads- och infrastrukturprojekt

Stadsnätverk, kommersiella anläggningar och infrastrukturprojekt har ofta höga krav på utrustning storlek och driftsäkerhet. Den kompakta designen av Usune 24kV Gas Isolated Switchgear gör den lämplig för projekt där installationsutrymmet är begränsat och pålitlig mellanspänningsdistribution krävs.

24kV gasisolerade ställverk kontra traditionella luftisolerade ställverk

Installationsutrymme

Gasisolerat ställverk använder en sluten och kompakt struktur, vilket möjliggör nödvändig omkoppling och skydd funktioner som ska integreras i en mindre installationsyta. Traditionella luftisolerade ställverk i allmänhet kräver större elektriska spelrum, vilket resulterar i högre utrymmeskrav.

Miljöskydd

Den inneslutna strukturen hos Usune Gas Insulated Switchgear minskar direkt exponering av interna elektriska komponenter till damm, fukt och extern förorening. Traditionell luftisolerad utrustning är mer beroende av omgivande installationsmiljö och kan kräva ytterligare miljöskydd på krävande platser.

Konfigurationsflexibilitet

C-, F- och V-enheterna låter kunderna välja olika kopplings- och skyddsfunktioner beroende på deras distributionskrav. Detta modulära tillvägagångssätt ger större flexibilitet än att använda ett enda fast ställverk konfiguration för olika applikationer.

Tillämpliga standarder

Usune 24kV gasisolerat ställverk är designat med hänvisning till tillämpliga kinesiska standarder för mellanspänning ställverk och elektrisk utrustning, inklusive GB 3804-2004 för högspännings AC-lastbrytare, GB 1984-2014 för högspännings växelströmsbrytare, GB 16926-2009 för högspännings växelströmslastbrytare kombinationer av säkringar och GB 1985-2014 för högspänningsväxelströmsisolering och jordningsbrytare.

Utrustningen hänvisar också till GB 3906-2006 för 3,6 kV–40,5 kV AC metallkapslade ställverk och kontrollutrustning, GB/T 11022-2011 för vanliga tekniska krav för högspänningsställverk och styrutrustning, GB 4208-2008 för kapsling skydd, GB/T 5582-1993 för föroreningsnivåer av extern isolering och DL/T 404-2007 för AC metallkapslade ställverk och kontrollutrustning.

Andra tillämpliga krav inkluderar GB/T 13384-2008 för mekaniska och elektriska produkttekniska förhållanden, GB 191-2008 för förpacknings- och transportmärkning och GB 311.1-2012 för isoleringskoordinering av högspänning transmissions- och distributionsutrustning. De slutgiltiga tillämpliga standarderna bör bekräftas enligt produkten konfiguration och målmarknad.

Kundansökan och feedback

Industriell kraftdistributionsprojekt

Usune mellanspänningsställverk har använts i industriella projekt som kemiska anläggningar och tillverkning anläggningar. Kunderna fokuserar på stabil drift, kompakt installation och pålitlig skyddsprestanda. Den förseglad gasisolerad struktur hjälper till att minska påverkan av damm, fukt och miljöförhållanden, stödja utrustningens tillförlitlighet på lång sikt.

Infrastruktur & Energiprojekt

Usune-produkter har levererats för infrastruktur- och energirelaterade projekt, inklusive vattenkraftverk, olja lageranläggningar och transportprojekt. Kunder värdesätter den flexibla C, F och V funktionella konfigurationen, vilket gör att ställverket kan anpassas för olika kopplings-, skydds- och distributionskrav.

Kundfeedback

Baserat på projektapplikationer uppskattar kunderna främst Usune ställverk för dess kompakta design, pålitliga isoleringsprestanda, flexibel konfiguration och låga underhållskrav. Den modulära strukturen hjälper kunder väljer lämpliga lösningar enligt olika mellanspänningssystem.

Projektreferens

Cas-space raketuppskjutningsprojekt

Produktcertifieringar och kvalitetsledning

Zhejiang Usune Electric Co.,Ltd. har etablerat ett omfattande kvalitetsledningssystem enligt ISO 9001 Quality Ledningssystem, ISO 14001 Miljöledningssystem och ISO 45001 Arbetsmiljöledning System.

För att möta olika marknadskrav har Usune 24kV Gas Isolated Switchgear klarat relevant IEC och GB standardtyp tester och erhållit CE-certifiering. Produkterna tillverkas under strikta kvalitetskontrollprocedurer för att stödja tillförlitlig prestanda, säkerhet och överensstämmelse för globala medelspänningstillämpningar för kraftdistribution.

FAQ

Vilket temperaturområde klarar ställverket?

Det specificerade omgivningstemperaturintervallet är -40°C till +50°C, med en medeltemperatur över 24 timmar på högst 35°C.

Kan 24kV-ställverket användas i miljöer med hög luftfuktighet?

Den specificerade relativa luftfuktigheten är inte mer än 95 % inom 24 timmar och inte mer än 90 % på månadsbasis. Den Utrustning bör installeras i en miljö utan explosiva eller korrosiva gaser och inom specificerade föroreningsnivå.

Kan Usune tillhandahålla skräddarsydda konfigurationer?

Ja. Funktionsenheterna C, F och V kan väljas efter kundens distributionsnät, växling och skyddskrav. För speciella driftsmiljöer bör kunder tillhandahålla relevanta villkor innan beställning så att Usune kan utvärdera lämplig konfiguration.

Vilka standarder följer Usune 24kV gasisolerade ställverk?

Produktdesignen refererar till tillämpliga GB- och DL/T-standarder, inklusive krav som täcker lastbrytare, brytare, säkringskombinationer, metallkapslade ställverk, kapslingsskydd, isoleringskoordinering och allmänna tekniska krav för högspänningsställverk.

Varför välja Usune 24kV gasisolerat ställverk?

Zhejiang Usune Electric Co.,Ltd. tillhandahåller mellanspänningsutrustning för olika kraftfördelning krav. Det 24kV gasisolerade ställverket kombinerar en kompakt sluten struktur med flexibla C, F och V funktionella enheter, som gör det möjligt för kunder att konfigurera utrustning enligt specifika nätverkskrav.

Usune stöder även teknisk kommunikation för speciella driftsförhållanden. För applikationer som involverar hög höjd över havet, extrema temperaturer eller andra icke-standardiserade miljöförhållanden, kan kunder tillhandahålla projektdetaljer innan du beställer så att utrustningens konfiguration och driftsparametrar kan utvärderas korrekt.
