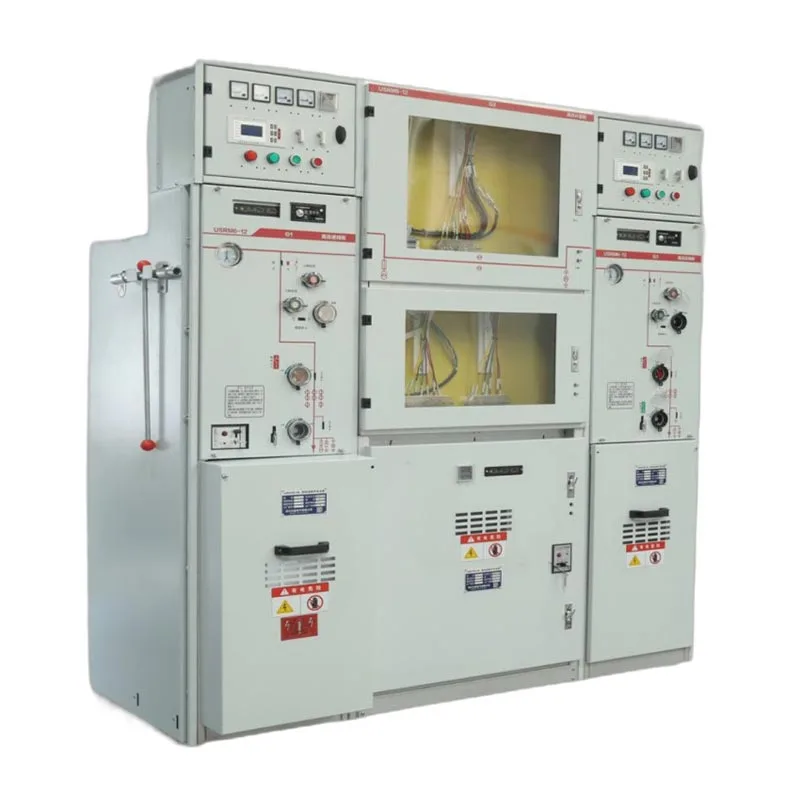

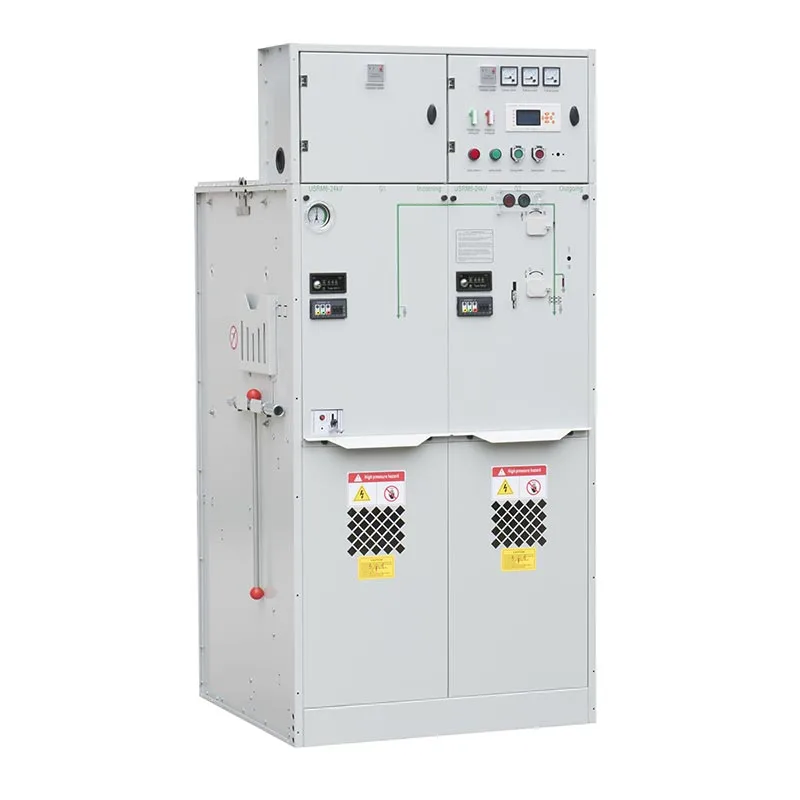

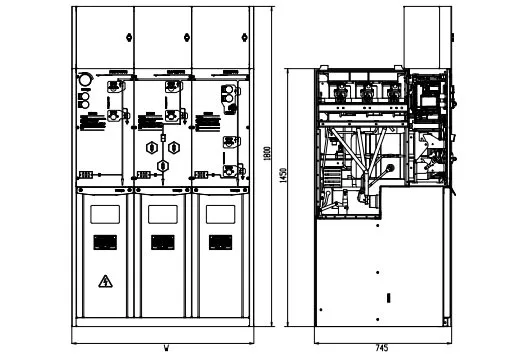

För köpare av 22kV SF6 GIS RMU Ring Main Unit Switchgear är de viktigaste övervägandena inte bara byteprestanda, utan även hur snabbt fel kan lokaliseras, hur säkert operatörer kan komma åt utrustningen och hur mycket underhåll är krävs under hela dess livslängd. Usune åtgärdar dessa krav genom högspänningsindikering, fel indikatorer, mikrodatorskydd och ett trycktätt gassystem.
RMU kan utrustas med felindikatorer för fas-till-fas och fas-till-jord-fel. När ett fel uppstår, indikatorn ger ett larm för att hjälpa driftpersonal att identifiera den drabbade sektionen och lokalisera felpunkten mer effektivt.
För distributionsnät anslutna till en övervakningscentral kan även felinformation överföras till övervakningsserver, så att kontrollrummet kan identifiera felområdet och den specifika positionen utan att förlita sig helt på manuell inspektion.
Högspänningsspänningsindikeringen ger en visuell påminnelse för att kontrollera om primärkretsen är strömförande. Den stöder också fasverifiering för att hjälpa operatörer att bekräfta den elektriska statusen före drift.
En elektrisk förreglingsanslutning och tillhörande magnetlås kan förhindra att kabelfackets dörr finns öppnas medan den inkommande kabeln förblir spänningssatt, vilket ger ett extra lager av skydd under underhåll.
Den valfria mikrodatorskydds-, mät- och kontrollenheten ersätter traditionellt elektromagnetiskt relä skydd med digital övervakningsteknik. Den kan användas för ledningar, distributionstransformatorer och andra primära utrustning.
Systemet kan integrera ström- och spänningsskydd, mät-, larm- och styrfunktioner, stödja intelligent energihantering och kommunikation med kundens övervakningsnätverk.
| Inga. | Föremål | Enhet | Lastbrytarenhet | kombinationsenhet | Strömbrytare enhet |
| 1 | Märkspänning | kV | 24/12 | 24/12 | 24/12 |
| 2 | Nominell frekvens | Hz | 50 | 50 | 50 |
| 3 | Märkström | A | 630 | 125 (beror på säkringsström) | 630 |
| 4 | Nominell isolationsnivå - 1 min Frekvens tål spänning - interfas, jord | kV | 42/65 | 42/65 | 42/65 |
| Nominell isolationsnivå - 1 min Frekvenstål spänningsisolerande avstånd | kV | 48/79 | 48/79 | 48/79 | |
| Nominell isolationsnivå - 1 min Frekvensmotståndsspänning - Styrning och hjälpkrets | kV | 2/2 | 2/2 | 2/2 | |
| Nominell isolationsnivå-Ljusimpuls tål spänning-Interfas, jord | kV | 75/125 | 75/125 | 75/125 | |
| Nominell isolationsnivå - Ljusimpulsen klarar spänningsisolerande avstånd | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominell kortslutning tål ström | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominell toppmotståndsström | kA | 63 | —— | 63 |
| 7 | Märkkortslutningsström | kA | 63 | Begränsad av HV-säkring | 63 |
| 8 | Nominell kortslutningsbrytström | kA | —— | Begränsad av HV-säkring | 25/25 |
| 9 | Märköverföringsström | A | —— | 1700/1400 | —— |
| 10 | Nominell aktiv lastbrytström | A | 630 | —— | —— |
| 11 | Märk brytström med sluten slinga | A | 630 | —— | 630 |
| 12 | Mekanisk livsbelastningsbrytare/CB | Tider | 10000 | 10000 | 20000 |
| Mekanisk livslängdsisolering/jordbrytare | Tider | 5000 | 5000 | 5000 | |
| 13 | Kretsresistans | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominellt laddningstryck（20℃ övertryck） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gas årlig relativ läckagehastighet | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-skyddsgradskåp | IP4X | IP4X | IP4X | |
| IP-skyddsgrad-Gastank | IP67 | IP67 | IP67 |
När en kortslutning uppstår mellan faser eller mellan en fas och jord ger felindikatorn ett larm indikation. Underhållspersonal kan använda signalen för att identifiera den drabbade mataren och begränsa felet plats.
För projekt som kräver centraliserad övervakning kan felinformation överföras till övervakningscentralen. Den övervakningsdator kan visa motsvarande felsektion och plats, vilket hjälper underhållsteam att minska felsökningstid och återställ kraften mer effektivt.
De primära komponenterna i SF6-skåpet är utformade som ett förseglat system och kräver i allmänhet ingen rutin underhåll under den angivna livslängden under normala driftsförhållanden.
Bensintanken är tillverkad av rostfritt stål, vilket ger långvarig korrosionsbeständighet. Det mekaniska driftskomponenter är placerade utanför gastanken, vilket gör inspektion, drift och komponentbyte bekvämare när service krävs.
För installationer som utsätts för extremt damm, sand eller föroreningar, periodisk inspektion av mekaniska roterande delar och smörjförhållanden rekommenderas.
USRM6-serien använder ett tryckförseglat gassystem och kräver ingen speciell gasinspektion under normala förhållanden driftsförhållanden.
Före drift bör tryckmätaren kontrolleras. Under normala förhållanden bör tryckindikatorn stanna inom det gröna verksamhetsområdet. Referenstrycket är 0,14 MPa, med gastrycket bibehållet ovanför 0,135 MPa vid 20°C under specificerade tätningsförhållanden.
Den förväntade årliga gasläckagehastigheten är mindre än 0,1 %, vilket stöder långsiktig gastätningsprestanda.
22kv Sf6 Gis Rmu Ring Main Unit Switchgear är utvecklad med hänvisning till IEC 298-kraven, med en designad livslängd på mer än 30 år under normala driftsförhållanden.
Den lufttäta strömbrytarens design hjälper till att bibehålla gastätningen under den förväntade serviceperioden, vilket minskar behovet av frekvent gasrelaterat underhåll och hjälpa kunder att kontrollera långsiktiga driftskostnader.
| Viktigt övervägande | Använd 22kV SF6 GIS RMU | Konventionell RMU |
| Isolering | SF6 gasisolerad | Beror på utrustningens design |
| Felsökning | Valfri lokal och fjärrfelsindikering | Förlitar sig ofta mer på manuell inspektion |
| Övervakning | Digitalt skydd och kommunikation tillgänglig | Kan kräva separat övervakningsutrustning |
| Säkerhet | Spänningsindikering och elektrisk/magnetisk förregling | Beror på konfiguration |
| Underhåll | Förseglat primärsystem med låga underhållskrav | Underhållskraven varierar |
| Bensintank | Förseglad tank i rostfritt stål | Beror på konstruktion |
| Serviceliv | Designad i mer än 30 år under normala förhållanden | Beror på produktdesign och underhåll |
Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear är lämplig för industriella distributionsnät där flera matare behöver pålitlig omkoppling och snabb felsökning. Felindikatorer och digitala skyddsanordningar kan hjälpa underhållsteam identifierar onormala sektioner mer effektivt.
RMU kan konfigureras med mikrodatorskydd och mätfunktioner för distributionstransformatorer, tillhandahålla ström- och spänningsövervakning, larm och skyddsfunktioner inom mellanspänningsnätet.
För kunder som utvecklar intelligenta kraftdistributionssystem kan RMU ansluta skydd, mätning, fel indikerings- och kommunikationsfunktioner till ett centralt övervakningssystem som stödjer fjärrfelidentifiering och effektivare nätverkshantering.
En kund använde Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear för ett industriellt ringnätverk med flera inkommande och utgående matare. Under driftsättningen fokuserade kunden på om operatörerna kunde snabbt identifiera den påverkade mataren när ett fas-till-fas- eller fas-till-jord-fel inträffade. Den integrerade felindikatorn tillhandahållit lokal larminformation, vilket hjälper underhållspersonal att begränsa felavsnittet innan de utförs besiktning på plats.
För en transformatordistributionsapplikation valde kunden RMU med ett mikrodatorskydd och kontrollanordning. Systemet gav digital ström- och spänningsövervakning tillsammans med skydd och larm funktioner. Kunden tyckte att denna konfiguration var mer praktisk för att övervaka transformatordriftsförhållanden än att bara förlita sig på konventionellt reläskydd.
En kund som kräver centraliserad distributionsövervakning kopplade in RMU:s felindikering och digitala skydd funktioner till övervakningscentralen. När en felsignal genererades kunde övervakningsskärmen identifiera motsvarande felsektion, vilket gör det möjligt för driftgruppen att avgöra var fältinspektion krävdes och förbättra felsökningseffektiviteten.
För kunder som använder RMU under normala serviceförhållanden, minskar den förseglade SF6-gastanken behovet av rutinmässigt internt underhåll. Kunderna värdesätter också de externa mekaniska driftskomponenterna eftersom de kan vara det inspekteras eller byts ut mer bekvämt när underhåll krävs.
Zhejiang Usune Electric Co.,Ltd. har etablerat ledningssystem enligt ISO 9001 Quality Management System, ISO 14001 miljöledningssystem och ISO 45001 ledningssystem för arbetsmiljö och säkerhet.

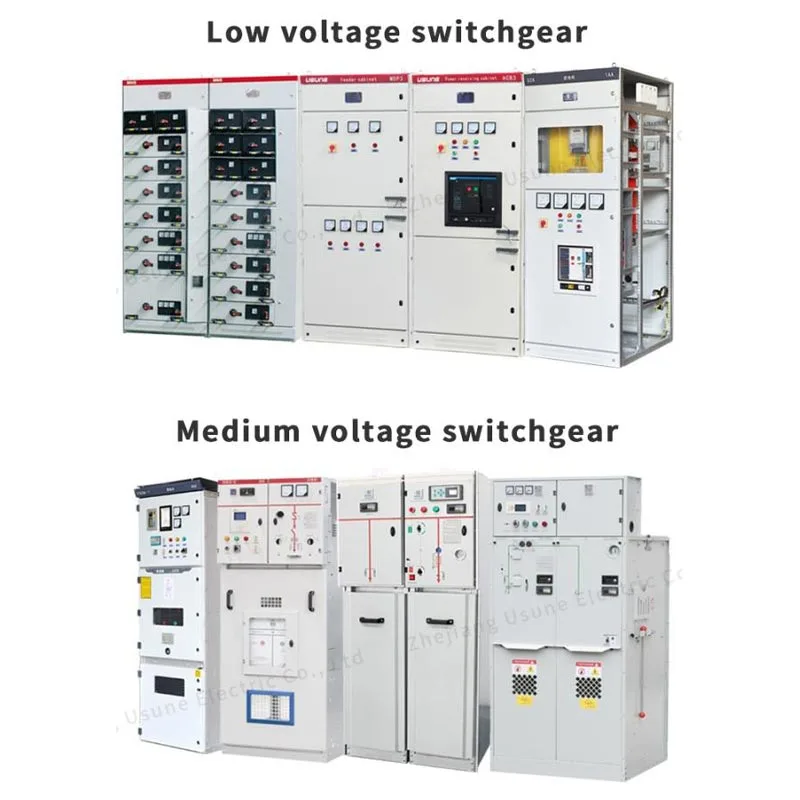

För att möta olika internationella marknadskrav har Usune mellanspänningsställverksprodukter genomgått relevanta IEC och GB standardtyptester, med tillämpliga produkter som erhåller CE-certifiering. Dessa system stöder konsekvent tillverkningskvalitet, produkttestning och teknisk överensstämmelse för mellanspänningskraftdistributionsprojekt.
Ja. RMU kan utrustas med felindikatorer som kan detektera fas-till-fas och fas-till-jord-fel och tillhandahålla lokala larmindikeringar.
Ja. När den är utrustad med motsvarande kommunikations- och övervakningssystem kan felinformation överföras till en övervakningscentral, där den berörda sektionen och felpositionen kan visas.
Under normala driftsförhållanden kräver det trycktätade systemet ingen speciell rutinmässig gasinspektion. Den tryckmätare bör kontrolleras före drift och bör förbli inom det gröna området under normala förhållanden.
USRM6-serien är designad för en livslängd på mer än 30 år under normala driftsförhållanden, med en förväntad årlig gasläckage på mindre än 0,1 %.
Usune kombinerar SF6 förseglad isolering, felindikering, indikering av spänningsförande delar, säkerhetsförregling, digital skydd och drift med lågt underhåll i en mellanspännings RMU-lösning, vilket gör den lämplig för modern ring nätverk och intelligenta distributionstillämpningar.
