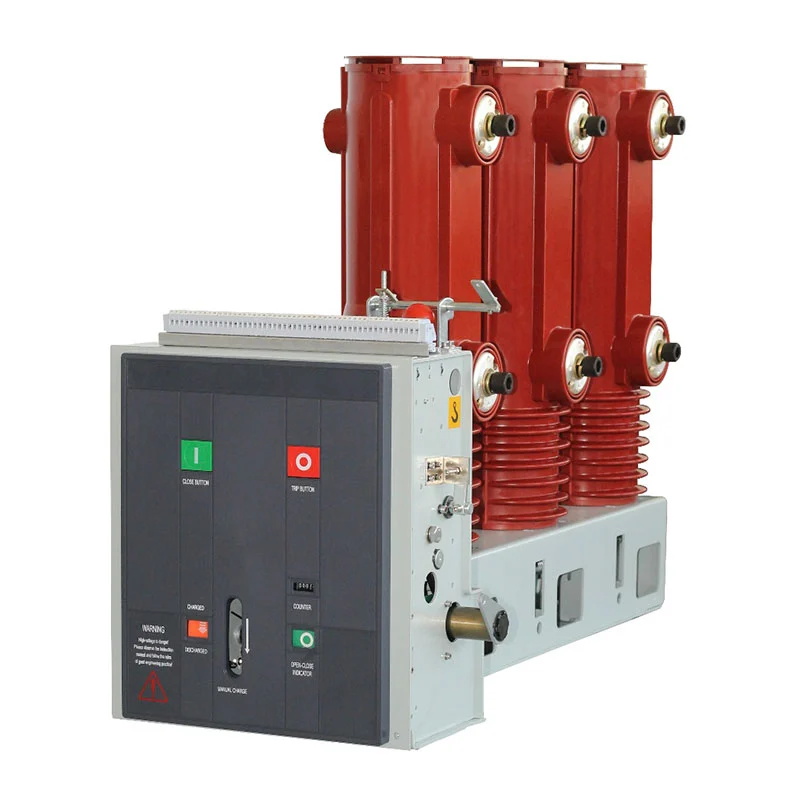

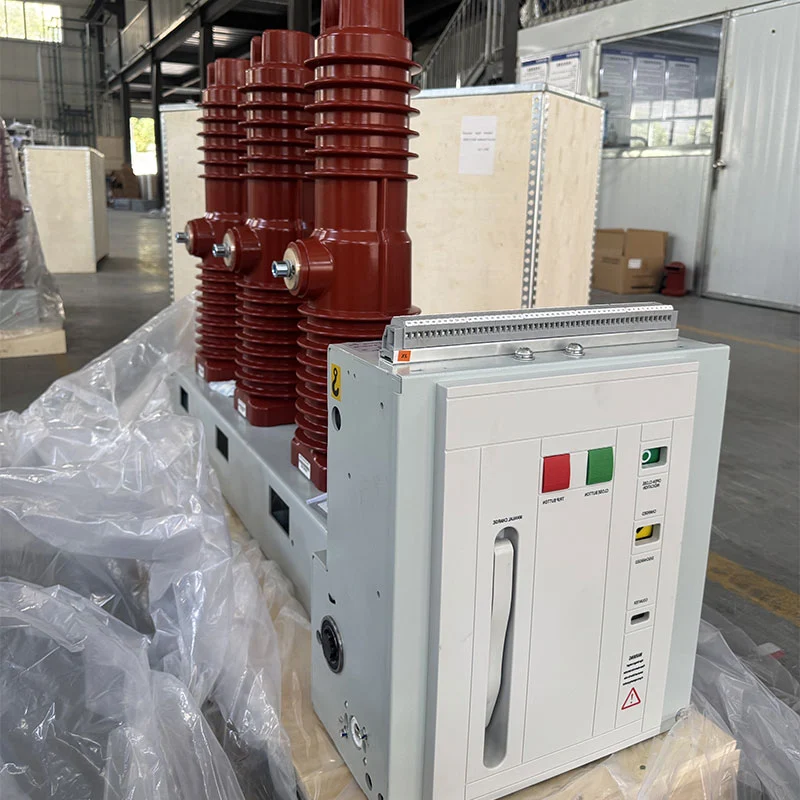

ZN85C-40.5 40,5 kV vakuumbrytare inomhus

Till skillnad från kompletta ställverksskåp fokuserar denna ZN85C-40.5 40,5 kV inomhusvakuumbrytare på kärnan omkopplingsfunktion för strömkretsen. Dess fasta sidomonterade struktur, modulära fjädermanövermekanism och vakuumavbrottsteknik ger en praktisk lösning för 40,5 kV-klass inomhusapplikationer, inklusive system där frekventa växlingsoperationer krävs.

Mekanisk design för konsekvent växling

Modulär fjäderdriftmekanism

Manövermekanismen är utformad specifikt för egenskaperna hos en 40,5 kV vakuumbrytare. Det använder en modulär fjädermekanism installerad i brytarramen, vilket tillåter de mekaniska utgångsegenskaperna för att matcha vakuumbrytarens driftskrav.

Mekanismen är utformad runt brytarens övre och nedre arrangemang och utgör en integrerad del av brytaren övergripande struktur. Denna konfiguration förenklar den mekaniska transmissionsvägen samtidigt som den ger en stabil grund för stängnings- och öppningsverksamhet.

Fast sidomonterad struktur

Den fasta sidomonterade konfigurationen är avsedd för elektrisk utrustning inomhus där brytaren är installerad som en dedikerad kopplingskomponent. Beroende på projektdesign, konfigurationer som höger utgående linje, topp inkommande och inbäddade arrangemang kan väljas.

Jämfört med ett komplett utdragbart ställverksskåp tillåter denna struktur projektkonstruktören att fokusera på integrera brytaren med den nödvändiga primära och sekundära elektriska utrustningen enligt specifikation systemarrangemang.

Energilagring och driftprocess

Vår energilagring

Stängningsenergin lagras mekaniskt i fjädermekanismen. Energilagring kan genomföras genom motorn eller manuellt med energilagringshandtaget. Under motoriserad drift driver transmissionsväxelsystemet energilagringsaxeln och spänner stängningsfjädern tills det specificerade lagrade energiläget nås.

Efter att energilagringen är avslutad håller låsmekanismen fjädern på plats och energilagringen indikatorn ändras till motsvarande status. Hjälpomkopplaren bryter också motorns strömförsörjning när läge för lagrad energi nås, vilket lämnar brytaren redo för stängningskommandot.

Avslutande operation

Stängningsoperationen kan initieras manuellt via stängningsknappen eller elektriskt via reglaget krets. När stängningselektromagneten fungerar frigörs den lagrade fjäderenergin genom kammen och transmissionsmekanism.

Anslutningsmekanismen driver sedan den isolerade manöverstången och rörlig kontakt mot stängningsläget medan komprimera kontaktfjädern. Efter att stängningsslaget är avslutat, bibehåller hållarmekanismen stängningen läge och hjälpströmbrytaren ändras därefter.

Öppningsoperation

Öppning kan initieras manuellt eller genom ett elektriskt öppningskommando. Den öppnande frigöringsmekanismen låser upp stängande hållare, så att den lagrade energin från kontakt- och bromsfjädrarna kan separera vakuumbrytaren kontakter.

Under slutskedet av öppningsrörelsen absorberar den hydrauliska bufferten den återstående mekaniska energin och kontrollerar separationspositionen. Denna samordnade mekanism hjälper till att upprätthålla en kontrollerad öppningsprocess.

Konfiguration av elektrisk styrning

Stängnings- och öppningsspolar

Brytaren kan konfigureras med växelström eller likström enligt projektkraven. Den medföljande konfigurationen inkluderar AC110/220V och DC110/220V alternativ för stängnings- och öppningsspolarna, vilket ger flexibilitet för olika transformatorstationer och industriella styrsystem.

Stängspolen har en märkeffekt på 288W, medan öppningsspolen också är specificerad till 288W. Den normala driften spänningsområdet är 85 %–110 % av märkspänningen för stängningsspolen och 65 %–120 % av märkspänningen för öppningsspolen.

Energilagringsmotor

Energilagringsmotorn ger automatisk förberedelse för nästa stängningsoperation. Den medföljande ZYJ220 konfiguration använder DC220V-ström med en märkeffekt på 90W. Vid märkdriftspänningen, energilagringen tiden anges som högst 15 sekunder.

Detta arrangemang tillåter brytaren att återställa sitt lagrade energitillstånd efter drift utan behov kontinuerliga manuella ingrepp.

Vakuumavbrott för 40,5 kV-applikationer

Vakuumbågssläckningsteknik

Vakuumbrytaren ansvarar för att bryta den elektriska kretsen under en öppningsoperation. När kontakter separeras sker avbrottsprocessen inuti vakuumbrytaren snarare än i en luftisolerad kopplingskammare.

Kombinationen av vakuumavbrott och fjädermanövrerad mekanisk transmission gör brytaren lämplig för mellanspänningstillämpningar inomhus där pålitlig kopplingsprestanda och upprepad drift krävs.

Lämplig för frekvent drift

Den ursprungliga designen av ZN85C-40.5-serien tar hänsyn till applikationer som kräver frekventa omkopplingar. Dess drift mekanismen är anpassad till egenskaperna hos 40,5 kV vakuumbrytaren, medan den motoriserade energilagringen systemet minskar behovet av upprepad manuell laddning.

Detta gör utrustningen lämplig för industrianläggningar, transformatorstationer och kraftverk där kopplingsverksamheten sker ingår i den normala elsystemsförvaltningen.

Typiska användningsområden

Kraftverk

Brytaren kan integreras i inomhus kraftdistribution och elektriska styrsystem i kraftgenerering anläggningar, där tillförlitlig omkoppling och skydd av elektriska kretsar krävs.

Transformatorstationer

I transformatorstationer kan den fasta inomhuskonfigurationen integreras i motsvarande högspänningselektricitet system enligt primärkretsarrangemanget, styrschema och skyddskrav.

Industri- och gruvföretag

För industri- och gruvanläggningar med betydande elektriska belastningar kan brytaren tillhandahålla omkoppling och skyddsfunktioner i kraftdistributionssystem inomhus och är lämplig för tillämpningar som kräver regelbunden växlingsoperationer.

Elsystem med fjärrkontroll

Eftersom stängnings- och öppningsoperationerna kan styras elektriskt, kan brytaren integreras med en lämpligt sekundärt styrsystem för lokal eller fjärrstyrd drift enligt projektdesign.

Huvudsaklig teknisk konfiguration

Driftmiljö

Servicevillkor inomhus

Utrustningen är avsedd för inomhusinstallation och bör användas i en miljö som är lämplig för högspänning elektrisk utrustning. Det slutliga projektet bör ta hänsyn till omgivningstemperatur, luftfuktighet, höjd, ventilation och andra miljöförhållanden vid bestämning av den fullständiga elektriska konfigurationen.

Installationskrav

Brytaren bör installeras på en plats utan allvarliga vibrationer, stötar eller korrosiva miljöförhållanden. Installationsarrangemanget bör också säkerställa tillräckligt drift- och underhållsutrymme runt utrustningen och upprätthålla den erforderliga mekaniska inriktningen av brytaren och tillhörande elektriska komponenter.

Standarder och kvalitetssäkring

Tillverkningsledning

Zhejiang Usune Electric Co., Ltd. tillämpar ett integrerat ledningssystem som täcker produktkvalitet, miljö ledning och arbetsmiljö. Företaget har ISO 9001, ISO 14001 och ISO 45001 certifieringar, stödja kontrollerade tillverkningsprocesser från komponentval till montering och inspektion.

IEC-, GB- och CE-överensstämmelse

Produkten är utvecklad enligt gällande IEC- och GB-standarder, med elektriska parametrar och konfigurationer bestäms enligt de specifika projektkraven. CE-certifiering finns också tillgänglig för de tillämpliga produktkonfiguration, tillhandahåller ytterligare dokumentationsstöd för internationella projekt.

Engineering Project Referens

Cas-space raketuppskjutningsprojekt

ZN85C-40.5 40.5kV inomhusvakuumbrytare har refererats i Cas-space Rocket Launch Project, tillhandahålla ett praktiskt tekniskt applikationsexempel för Usunes elektriska högspänningsutrustning i en krävande industriell miljö.

Produktjämförelse

Strömbrytare vs. komplett ställverk

ZN85C-40.5 40,5 kV inomhusvakuumbrytare är i första hand en omkopplings- och skyddskomponent, medan en komplett utdragbar ställverkspanel integrerar brytaren med samlingsskenor, kabelfack, styrutrustning, skyddsanordningar och andra skåpkomponenter. Därför är brytaren mer lämplig när projektet kräver en dedikerad 40,5 kV omkopplingsenhet för integration i ett större elsystem.

Använd projektstöd

Konfiguration baserad på elektriska ritningar

Usune kan bestämma lämplig konfiguration enligt kundens enkellinjediagram, märkspänning, styreffekt, installationsarrangemang och driftkrav. Detta tillvägagångssätt hjälper till att säkerställa att den valda brytaren är kompatibel med den omgivande primära och sekundära elektriska utrustningen.

Anpassade elektriska parametrar

För projekt med speciella styrspänningar, installationsarrangemang eller driftkrav, den tekniska konfiguration kan diskuteras innan produktion. Detta gör det möjligt för ZN85C-40.5 40,5 kV inomhusvakuumbrytare att anpassas till det faktiska elsystemet snarare än att förlita sig på en fast standardkonfiguration.

FAQ

Vad är den huvudsakliga tillämpningen av denna produkt?

Det är en inomhus 40,5 kV vakuumbrytare designad för elektrisk styrning och skydd i kraftverk, transformatorstationer, industrianläggningar och gruvföretag.

Är brytaren fast eller utdragbar?

ZN85C-40.5 använder en fast sidomonterad konfiguration snarare än en utdragbar vagnstruktur.

Kan den manövreras manuellt?

Ja. Fjädermekanismen stödjer manuell energilagring och manuell manövrering, medan elektrisk manövrering också är det tillgängliga.

Vilka styrspänningar finns tillgängliga?

Stängnings- och öppningsspolarna kan konfigureras för AC110/220V eller DC110/220V enligt projektkraven.

Hur lång tid tar energilagringsprocessen?

Den specificerade energilagringstiden för ZYJ220-motorkonfigurationen är ≤15 sekunder vid märkspänning.

Är det lämpligt för frekventa byten?

Ja. Produkten är designad för tillämpningar som kräver frekvent drift, med förbehåll för tillämplig användning förhållanden och teknisk konfiguration.

Kan Usune anpassa brytaren?

Ja. Usune kan konfigurera produkten enligt projektritningar, elektriska parametrar, styrkrav och installationsförhållanden.
