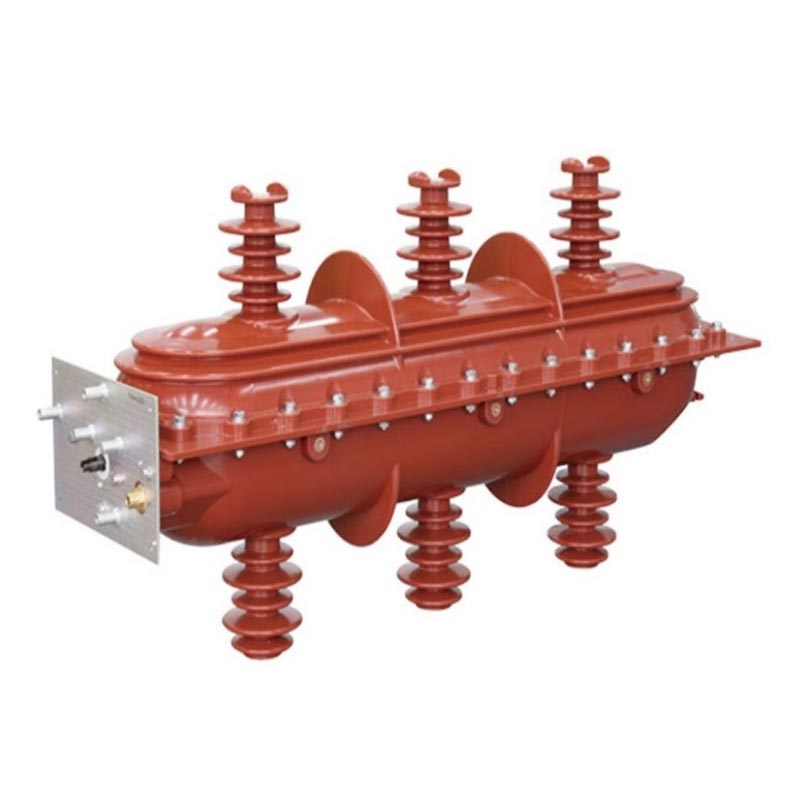

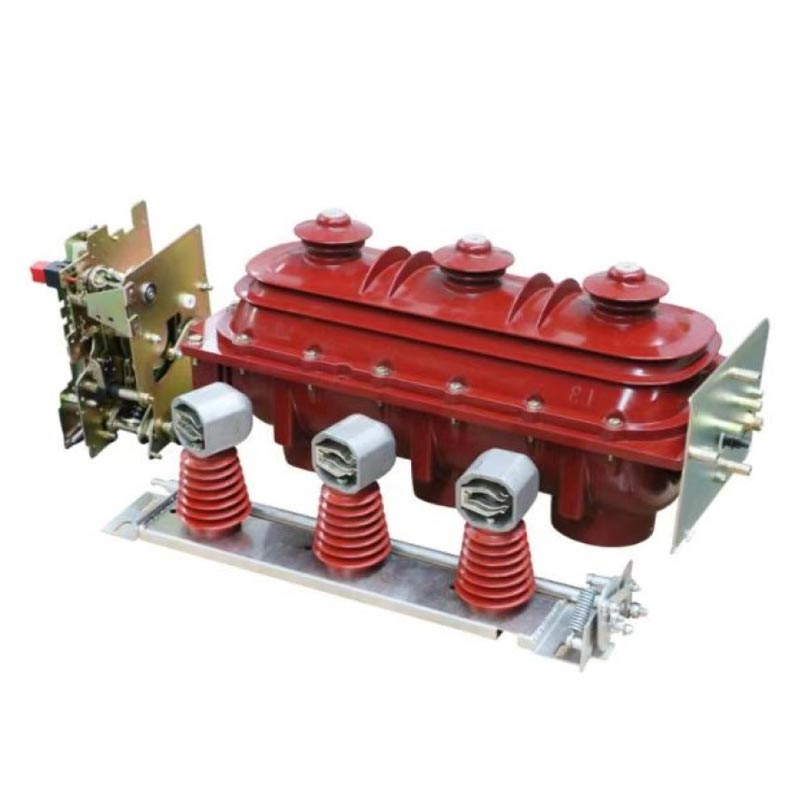

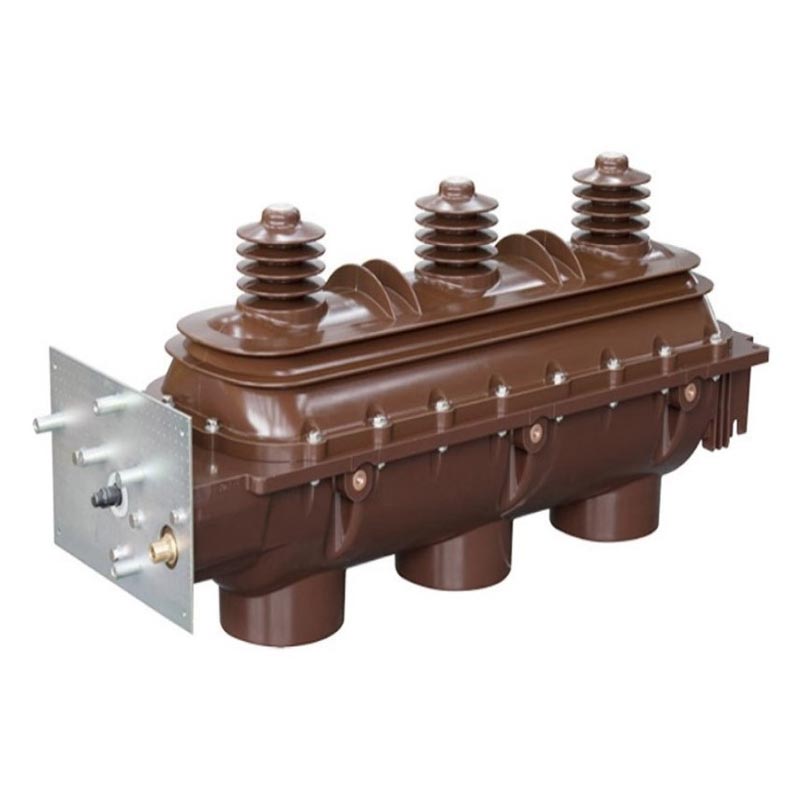

Sf6 Lastbrytare

Som en professionell tillverkare av högspänningsutrustning i Kina fokuserar Usune på FoU och produktion av medel- och högspänningskraftdistributionsutrustning, som har en standardiserad fabrik utrustad med avancerad produktionslinjer och strikta kvalitetskontrollprocesser. FLN36-12D och FLRN36-12D inomhus AC högspänning Sf6 Load Breaker Switchar som lanserats av företaget är kärnprodukter som utvecklas oberoende genom att absorbera avancerade främmande teknologi och kombinera den med de faktiska operativa behoven i Kinas kraftsystem.

Alla Usune Sf6 lastbrytare har genomgått omfattande typtestning och deras prestanda överensstämmer helt med GB3804 "3~63kV AC högspänningslastomkopplare", GB16926 "Högspänningslastomkopplare-säkringskombinationer", och IEC60265 och IEC60420 internationella standarder. Produkterna håller sig till kärnkonceptet "allt för säker energianvändning". utrustad med en ljusbågssläckningskammare med tre lägen ("stängning-öppning-jordning"), vilket effektivt säkerställer säker och stabil effektdrift. Som en pålitlig leverantör av högspänningsställverk erbjuder Usune en omfattande förförsäljning konsultation och eftermarknadsservice för att säkerställa smidig drift av utrustning i olika tillämpningsscenarier.

Tillämpningsomfång

Sf6 Load Breaker Switch är lämplig för trefas AC 10kV, 24kV, 36kV, 50/60Hz kraftsystem. Det är brett används i industri- och gruvföretag, höghus, urbana bostadsområden, transformatorstationer, stor shopping gallerior, flygplatser, tunnelbanor, sjukhus och andra energidistributionsscenarier. Dess kärnfunktioner är att byta last ström- och felström, styr och skyddar ledningar och distributionstransformatorer, ger säker och stabil ström skydd för alla sektorer av den sociala produktionen och livet.

Användningsvillkor

1. Normala driftförhållanden

- Omgivningstemperatur: -25 ℃ till +40 ℃, lämplig för de flesta klimatförhållanden i Kina och andra regioner.
- Höjd: Inte överstigande 2000m, lämplig för de flesta städer och industriområden.
- Luftfuktighet: Daglig genomsnittlig relativ luftfuktighet <95%, månatlig genomsnittlig relativ luftfuktighet <90%; daglig genomsnittlig ånga tryck ≤2,2kPa, månatligt medelångtryck ≤1,8kPa, vilket säkerställer stabil drift i fuktiga miljöer.

2. Särskilda driftsvillkor

Enligt den nationella standarden GB/T11022-1999 "Gemensamma tekniska krav för högspänningsställverk och Controlgear Standards", ska ställverket fungera under normala driftsförhållanden. Om användaren arbetar förhållanden överensstämmer inte med normala förhållanden (såsom installationshöjd överstigande 2000m, omgivningstemperatur överskrider normala gränser, hög luftfuktighet som orsakar kondens, etc.), är det nödvändigt att rådgöra med fackmannen tillverkaren Usune i förväg för att nå konsensus och säkerställa en säker och stabil drift av utrustningen.

Strukturella egenskaper

1. Integrerad isoleringsstruktur: De övre och nedre skalen är formsprutade med epoxiharts, vilket bildar en förseglad, gasfylld inre hålighet. Detta ger utmärkt isolering och korrosionsbeständighet, effektivt isolera de interna komponenterna från den yttre miljön och säkerställa stabil drift.

2. Driftläge med tre lägen: Den gemensamma rörliga kontakten roterar och slutför gradvis tre driftslägen: "stängning", "öppning" och "jordning". Positionerna är tydligt definierade, växlingen är tillförlitlig och felaktig funktion är det effektivt förhindras.

3. Dubbla manövermekanismer: En grundläggande manuell fjäderbelastad manövermekanism ingår, med en valfri elektrisk stängnings-/öppningsfunktion för fjärrkontroll. Detta tillåter användare att välja efter deras behov, förbättra operativ effektivitet.

4. Intelligent övervakning: Framsidan av mekanismlådan är utrustad med en SF6 tryckmätare och en position indikator. Tryckmätaren övervakar SF6 tryckförändringar i realtid, och positionsindikatorn är direkt ansluten till den rörliga kontaktens drivaxel, vilket säkerställer absolut tillförlitlig indikering av den rörliga kontaktens funktion position.

5. Säkerhetsskydd: En tryckavlastningsanordning finns på baksidan av skalet. När en olycka är framme i ljusbågssläckningskammaren och högt tryck genereras kan övertrycksgasen bryta igenom utsläppet enheten och släppas ut bakåt, vilket förhindrar utkastning framåt och säkerställer säkerheten för operatörerna.

6. Pålitlig förregling: Pålitliga mekaniska förreglingar finns mellan lastbrytaren och jordningen strömbrytare, och mellan jordningsbrytaren och ytterdörren (för skåpkraftdistribution), strikt förhindrande felaktig funktion och ytterligare förbättra utrustningens driftsäkerhet.

7. Tätningsprestanda: Genom att använda en dedikerad dynamisk och statisk tätningsdesign säkerställs tillförlitlig tätning. Usunes rigorösa tätningsprocess säkerställer en årlig läckagehastighet långt under industristandarder, vilket förhindrar utrustning fel på grund av SF6-gasläckage.

Huvudsakliga tekniska parametrar

Praktiska tillämpningsfall

Fall 1: Energidistributionsprojekt i ett kinesiskt bostadsområde

Ett stort bostadsområde i östra Kina omfattar 30 höghus med över 2000 hushåll och en topp effektbehov på 800kW. Inledningsvis användes vanliga lastbrytare, ofta upplevde problem som dåliga tätning, instabil drift och utlösning, vilket påverkar de boendes normala strömförsörjning. Senare, efter att ha jämfört flera leverantörer valde fastighetsförvaltningsbolaget Usune FLN36-12D Sf6 Load Breaker Switch som kärnkraft distributionskontrollutrustning.

Fallstudie 2: Stora flygplatskraftsförsörjningsskyddsprojekt En viktig internationell flygplats i södra Kina har extremt höga krav på strömförsörjningsstabilitet och säkerhet. Strömavbrott är inte tillåtet i kritiska fall områden som terminalbyggnaden och navigationskontrollrummet. Flygplatsen valde Usune FLRN36-12D Sf6 Load Brytare Strömställare för installation i transformatorstationen, ansvarig för kontroll och skydd av ledningar i kritiska områden.

Varumärkes engagemang

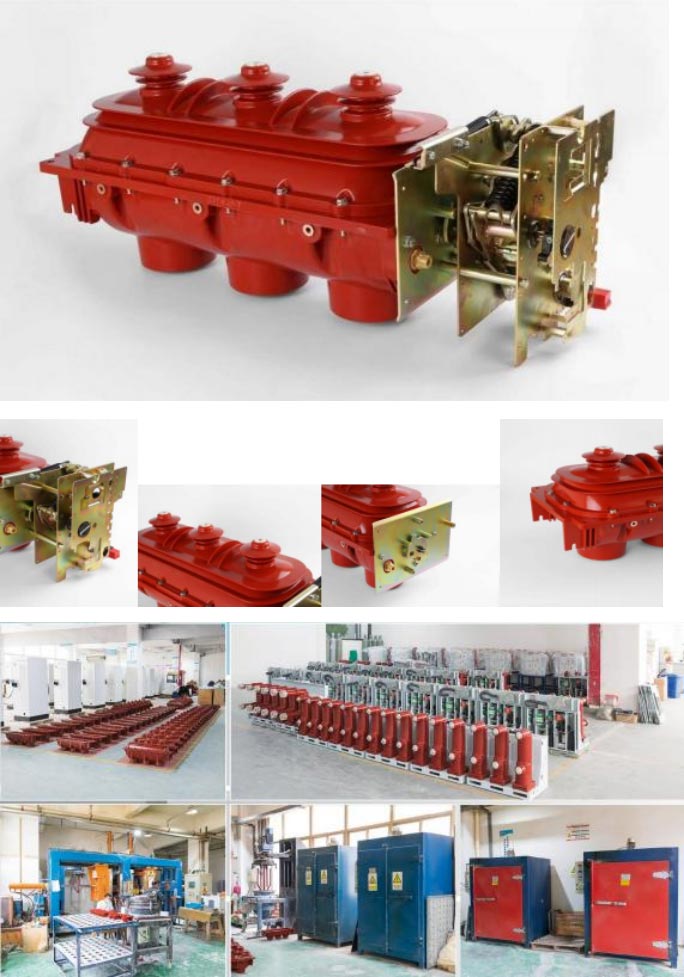

Som en professionell tillverkare av högspänningsutrustning i Kina har Usune åtagit sig att tillhandahålla globalt användare med högkvalitativa, pålitliga och säkra Sf6 Load Breaker Switch-produkter. Vår fabrik stoltserar med avancerad produktion utrustning och ett rigoröst kvalitetsledningssystem. Från råvaruanskaffning till produktleverans, varje steg genomgår strikta tester för att säkerställa produktkvalitet. Som en pålitlig leverantör tillhandahåller vi inte bara hög prestanda produkter men också omfattande konsultation före försäljning, installation på plats, driftsättning och efterförsäljning underhållstjänster, vilket eliminerar alla problem som användare kan ha under drift.
