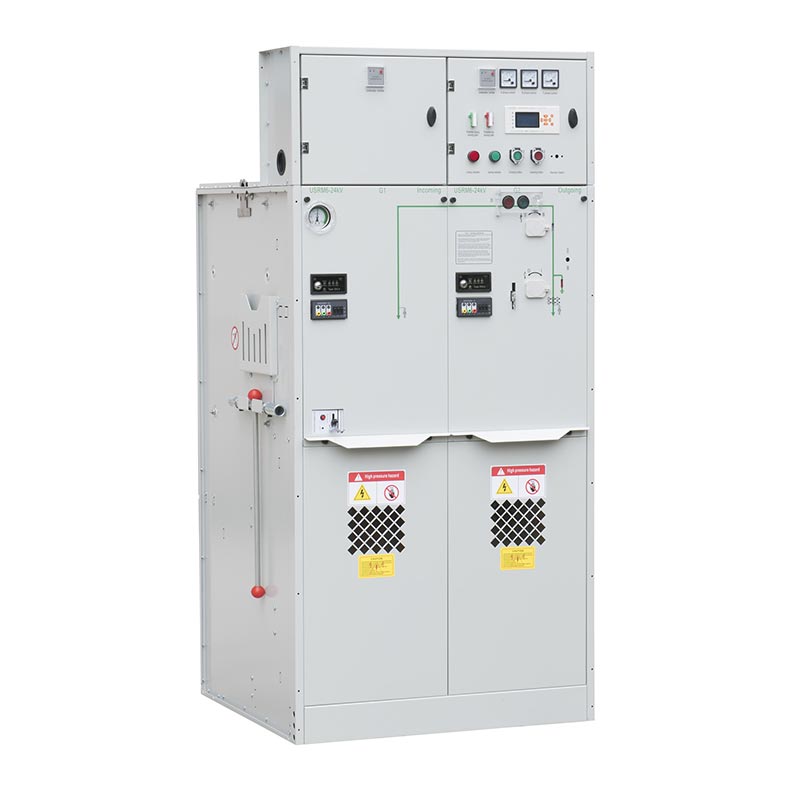

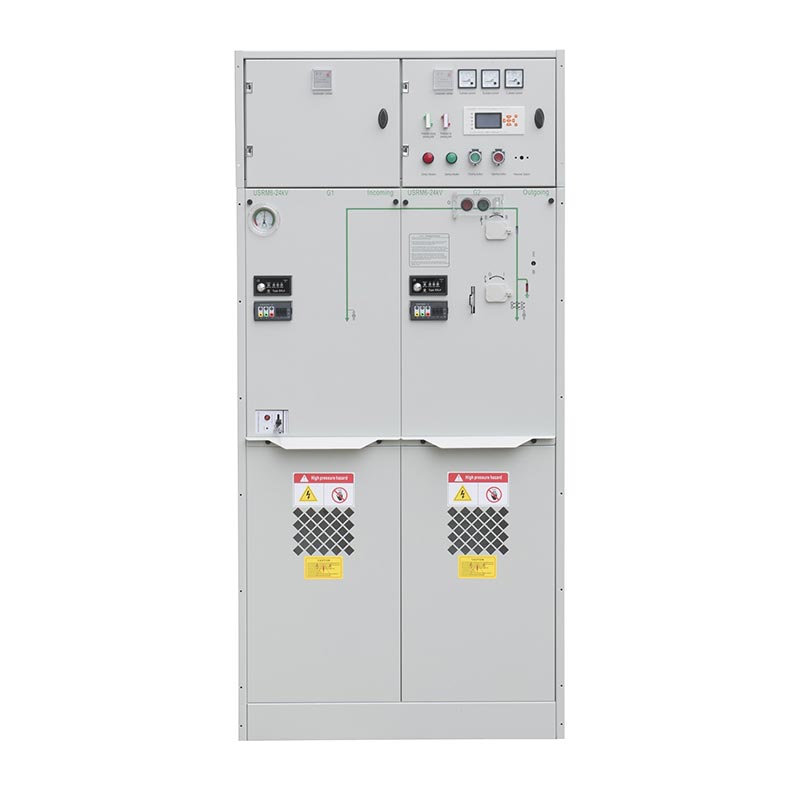

Sf6 gasisolerat ställverk

USRM6-serien Sf6 Gas Isolated Switchgear är ett helt isolerat system som är oberoende utvecklat av USUNE. Dess huvudsakliga kretsbrytarens prestanda och alla elektriska komponenter är förseglade och isolerade med trycksatt SF6-gas. Den fullt ut sluten struktur skyddar hela enheten från yttre miljöpåverkan, vilket effektivt säkerställer drift tillförlitlighet och personalsäkerhet, vilket uppnår underhållsfri drift under hela dess livscykel. Produkten antar en modulär standardenhet och en fast kombination av modulär enhetsdesign, vilket stöder val av utbyggbart huvudsamlingsskena. Den uppnår full modularitet, full isolering och full kapsling, vilket säkerställer hög tillförlitlighet och säkerhet samtidigt som den uppfyller flexibla och kompakta ställverkskrav för elnätsnoder, slutanvändare och sekundära transformatorstationer genom rik modulkombinationer.

Kärnproduktens funktioner

1. Modulär design, flexibel kombination

Integrering av flera funktionella moduler såsom lastbrytarenheter (C), lastbrytare + säkringskombinationsenheter (F), krets brytarenheter (V), mätenheter (M) och samlingsskenor PT enheter (PT), kan fritt kombineras till ringhuvudenheter, flexibel anpassning till olika energidistributionsscenarier och användarbehov, vilket avsevärt förbättrar produkten tillämpbarhet och flexibilitet.

2. Helt isolerad sluten struktur

Sf6 Gas Isolated Switchgears huvudkretssektion (huvudsamlingsskena) och brytarprestanda är inkapslade i en svetsad gaslåda i rostfritt stål. Huvudkretsen är ansluten till utsidan genom en gasboxbussning som överensstämmer med DIN47636 standarder. Inkommande och utgående kablar ansluts med fullt isolerade medföljande löstagbara kontakter. Den gaslåda har en IP67-klassning, vilket effektivt isolerar den yttre miljön och ger kortvarig översvämning och kondensskydd, vilket säkerställer stabil drift även under svåra förhållanden.

3. Flexibel och utbyggbar design

Den kan kombineras med olika standard modulära enheter för att bilda en standard skåp-typ, icke-expanderbar fast ring nätverksswitch (en enda SF6-isolerad gaslåda kan kombineras med upp till 6 enheter). Den går även att kombinera med olika moduler för att bilda expanderbara enheter, som uppnår olika kombinationsformer genom dedikerad helisolerad samlingsskena kontakter för att möta behoven för strömförsörjning hos olika regioner, typer och kunder.

4. Hög säkerhet och tillförlitlighet

Huvudkretsens komponenter och brytarprestanda är inkapslade i gaslådan i rostfritt stål, ansluten till utvändigt via bussningar för att undvika direktkontakt med spänningsförande delar. Utrustad med pålitliga tryckavlastningsanordningar och kanaler, skyddar det effektivt personal och utrustnings säkerhet vid olyckor. En heltäckande mekanik förreglingsanordningen minimerar risken för felaktig användning, vilket ytterligare förbättrar säkerheten och tillförlitligheten.

5. Hög tillförlitlighet hos manövermekanismen

Det gasisolerade ställverket SF6 är utrustat med en egenutvecklad och designad fjädermanövermekanism. Genom omfattande kvalitetskontroll från design till produktion och inbrott, mekanismens tillförlitlighet och stabilitet är säkerställt, vilket ger en högkvalitativ manövermekanismlösning för USRM6-serien och liknande SF6-gasisolerade ställverk.

Tekniska parametrar och användningsvillkor

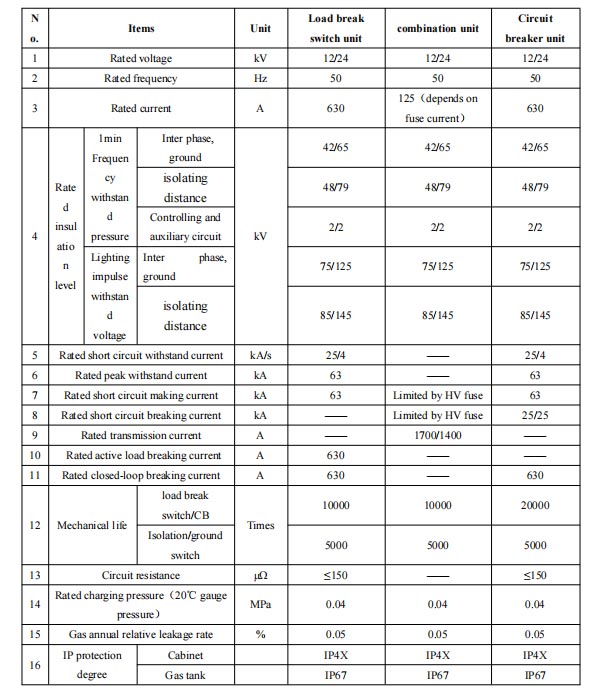

1.Kärna tekniska parametrar

2. Användningsvillkor

- Alattityd: ≤4000m (För höjder över 1000m, vänligen meddela leverantören i förväg för att justera uppblåsningstrycket; för höjder över 2000m, justera trycket för att eliminera överspänning i skåpet.)
- Omgivningstemperatur: Max +50 ℃, minimum -40 ℃, 24-timmars medeltemperatur som inte överstiger 35 ℃
- Luftfuktighet i omgivningen: 24-timmars relativ luftfuktighet som inte överstiger 95 %, månatlig relativ luftfuktighet som inte överstiger 90 %
- Installationsmiljö: Inga explosiva eller frätande gaser i den omgivande miljön; inga kraftiga vibrationer eller stötar på installationsplatsen; föroreningsnivå som inte överstiger klass III enligt GB/T5582.

3. Tillämpliga standarder

Följer strikt flera nationella och industristandarder som GB3804-2004 och GB1984-2014 för att säkerställa produkten professionalism och auktoritet, tillgodose behoven i olika användningsscenarier.

Applikationsscenarier

Sf6 gasisolerade ställverk integrerar flera funktioner och har fördelar som liten storlek, underhållsfri drift och opåverkad huvudkrets av yttre miljöfaktorer. Den är särskilt lämplig för tuffa miljöer som underjordiska, höghöjds- och kustområden, och används ofta inom industri- och gruvföretag, järnvägar, flygplatser, stadskärnor och bostadsområden i Kina och globalt, vilket ger stabila och pålitligt strömförsörjningsstöd för olika kraftdistributionssystem.

Drift, transport och underhåll

1. Driftsrutiner

Alla strömbrytare måste manövreras med det matchande handtaget. Lastbrytare/vakuumbrytare och motsvarande jordning omkopplarna är mekaniskt förreglade och ytterligare hänglås kan läggas till för att förhindra oavsiktlig användning. Jordningsbrytare använder en snabbmanövrerande mekanism: vridning medurs av handtaget stänger kretsen, vridning moturs öppnar den. Innan du öppnar eller stänger lastbrytare-säkringskombinationsenheten eller kretsen brytare måste energi lagras. När energilagringen är klar, tryck på den gröna knappen för att öppna eller stänga krets. Produkten är utrustad med fem säkerhetsspärrfunktioner; strömförsörjning och frånkoppling måste strikt följa specifikationerna.

2. Transport och förvaring

Sf6 gasisolerade ställverk är utrustat med lyftringar för lyftning och gaffeltruckhantering. Vid mottagandet, inspektera för eventuella skador under transport; eventuella skador ska omedelbart rapporteras till transportören. Efter uppackning, kontrollera integriteten hos manöverhandtaget, se till att tryckmätarens visare är i den gröna zonen och utför funktionstester på de mekaniska delarna. Eventuella defekter eller brister ska rapporteras till leverantören omgående. Förut installation och användning, förvara på en torr, ventilerad plats och ordentligt övertäckt.

3. Underhållsinstruktioner

Alla komponenter i Sf6 Gas Isolated Switchgear är underhållsfria inom sin specificerade livslängd. Gasen tanken är gjord av rostfritt stål; skadade instrumentpaneler måste omedelbart repareras med färg för korrosion skydd. Externt monterade mekaniska delar underlättar drift och byte; korrosionsskydd och smörjning har applicerats före leverans. I extrema miljöer kräver roterande delar regelbunden inspektion och underhåll och byte vid behov. Under normala driftsförhållanden görs inga speciella inspektioner krävs; Se till att tryckmätarens visare är i den gröna zonen före användning.

Signalindikering och kontrollkomponenter

1. Högspänningsdisplay och förreglingsenhet

Har live-line komponentdetektering och fasverifieringsfunktioner. Elektrisk förregling och en matchning magnetiskt lås förhindrar att kabelfackets dörr öppnas när den inkommande kabeln är spänningssatt, vilket säkerställer personalens säkerhet.

2. Felindikator

Kan förses med panelfelsindikator vid behov. Vid fas-till-fas eller jordfel, personal kan bekräfta strömtillståndet och felområdet genom larmindikatorn och snabbt lokalisera felpunkten. Larm information kan överföras till övervakningscentralen för att hjälpa patrullpersonal att bekräfta felavsnittet och plats.

3. Mikrodatorskydd och kontrollenhet

En digital ström- och spänningsskydds- och mätanordning lämplig för skydd, mätning och styrning av primär utrustning såsom ledningar och distributionstransformatorer. Det kan ersätta traditionell elektromagnetisk reläskydd. Genom användarterminalnätverk kan den realisera ordnad detektering av strömförbrukning, larm, kontroll och intelligent kraftinternet, vilket förbättrar intelligensnivån i kraftdistributionssystemet.

Leverantörsengagemang

Som en professionell tillverkare och leverantör av Sf6 Gas Isolated Switchgear är Zhejiang Usien Electric Co., Ltd. åtagit sig att tillhandahålla högkvalitativa produkter i USRM6-serien till globala kunder. Vi har en omfattande förförsäljning, försäljning och eftermarknadsservicesystem: förförsäljning inkluderar teknisk rådgivning och lösningsdesign; försäljning inkluderar installationsvägledning och idrifttagning; och efterförsäljningen inkluderar underhåll i tid och leverans av reservdelar. Vår Fabriken följer en princip om kvalitet först, strikt kontroll av alla aspekter av produktionen för att säkerställa att produkterna uppfyller standarder och användarbehov, strävar efter att bli en pålitlig partner för användare inom kraftdistributionsområdet i Kina och globalt.

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport
