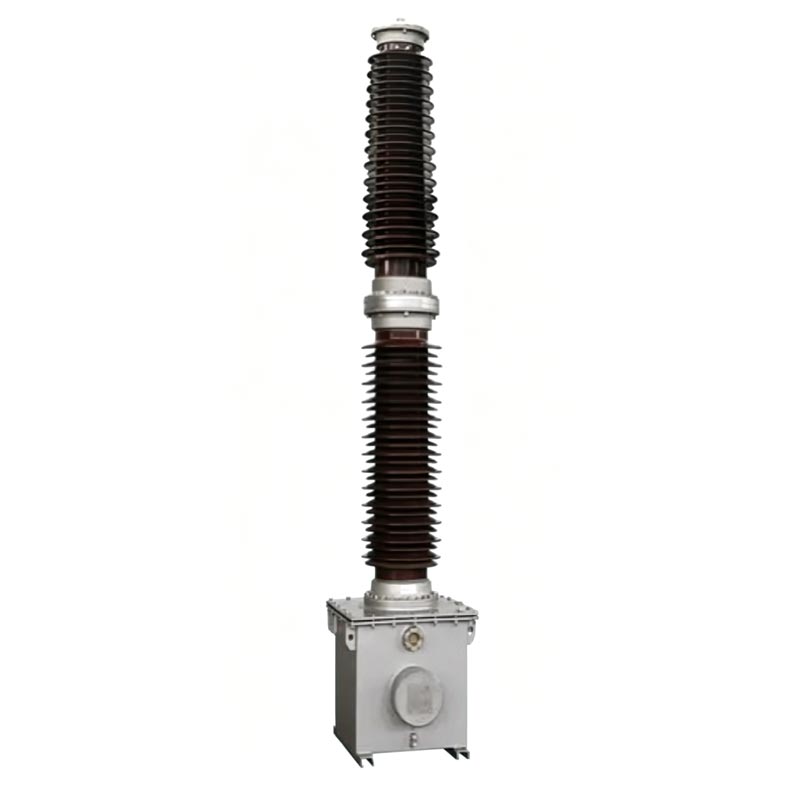

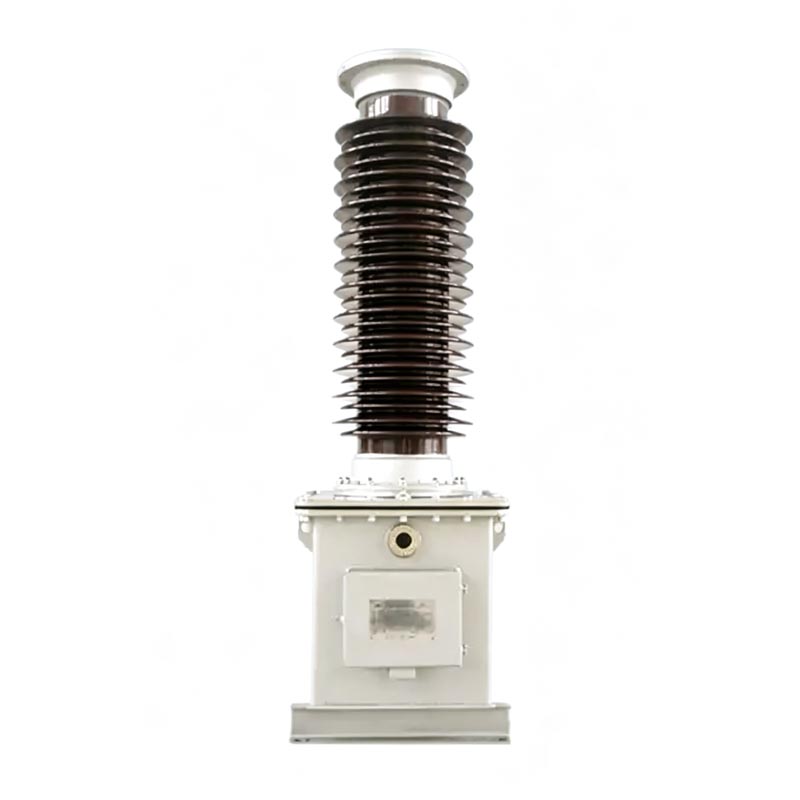

Utomhusspänningstransformator

Usune TYD-serien utomhusspänningstransformator täcker alla spänningsnivåer från 35kV till 220kV, omvandlar högspänning system till 100/√3 V eller 100 V standard lågspänningssignaler för att möta behoven av energimätning, spänningsmätning, reläskydd och verifiering av nätsynkronisering. Jämfört med traditionella elektromagnetiska spänningstransformatorer, den här produkten har också kommunikationskoppling för kraftledningsbärare, vilket undviker ferroresonansproblem. Dess övergripande strukturen är pålitlig, vilket säkerställer en långsiktig säker och stabil drift av högspänningsnät, vilket gör den till en kärna stödanordning för smart nätkonstruktion.

Kondensatorspänningstransformator

TYD-35 (66, 110/220)kV-0,01 (0,02)

Allmänna instruktioner

Produktmodell Förklaring

TYD-seriens modellkoder definierar tydligt produktparametrar och tillämpliga scenarier, vilket underlättar konstruktion val och installation på plats. Kodningsreglerna är följande:

1. Modellstruktur: TYD ① – ② ③

- TYD: Kod för kapacitiv spänningstransformator
- ①: Systemets märkfasspänning (enhet: kV)
- ②: Nominell kapacitans för spänningsdelaren (enhet: μF, valfritt 0.01μF, 0.02μF)
- ③: Funktionell funktionssuffixkod

2. Förklaring av suffixkod:

- H: Föroreningsbeständig typ, lämplig för kraftigt förorenade områden
- G: Höghöjdstyp, lämplig för områden över 2000 m höjd
- F: Lämplig för neutralpunkt icke-effektivt jordade system

3. Typiskt modellexempel

TYD110/√3-0,02FH, representerande en 110kV spänningsnivå, en spänningsdelare märkkapacitans på 0,02μF, lämplig för neutralpunkt icke-effektivt jordade system och klass D föroreningsmiljöer, en kapacitiv spänningstransformator.

Kärnfunktioner

1. Exakt mätning och spänningsmätning

Möjliggör spänningsinsamling och energimätning med hög precision, vilket säkerställer korrekt avräkning av elnätet förbrukningsdata.

2. Kraftnätsskydd och automatisk kontroll

Ger stabila spänningssignaler för reläskydd, elnätsautomatik och synkronisering verifiering, vilket möjliggör snabb respons på systemfel.

3. Kraftledningskommunikationskoppling

Fungerar som en kopplingskondensator för kraftledningsbärarkommunikation, vilket uppnår kraftledningssignalöverföring utan ytterligare ledningar.

Utförandestandarder

Hela produktions- och testprocessen för utomhusspänningstransformatorn följer strikt nationella auktoritativa standarder som helt uppfyller tekniska acceptansspecifikationer:
- GB/T20840.1-2010 "Instrumenttransformatorer - Del 1: Allmänna tekniska krav"
- GB/T20840.5-2013 "Instrumenttransformatorer - Del 5: Kompletterande tekniska krav för kapacitiv spänning transformatorer"
- GB/T19749-2005 "Kopplade kondensatorer och kapacitiva spänningsdelare"

Tillämpliga miljöförhållanden

Utomhusspänningstransformatorn har utmärkt miljöanpassningsförmåga och kan fungera stabilt under komplexa förhållanden utomhusförhållanden. Tillämpliga standardparametrar är följande:
- Installationsscenarier: Lämplig för både inomhus- och utomhusbruk
- Omgivningstemperatur: -40℃～+45℃ (Specialvillkor kan anpassas och förhandlas)
- Maximal vindhastighet: ≤150 km/h
- Nominell höjd: ≤2000m (G-typ höghöjdsversion anpassar sig till högre höjder)
- Isbildningstjocklek: ≤10 mm
- Klassificering mot föroreningar: Standardklass D (krypavstånd ≥ 43,3 mm/kV), valfri klass E (krypavstånd ≥ 53,7 mm/kV)

Produktens strukturella fördelar

Usune TYD-serien CVT antar en modulär integrerad struktur, bestående av två kärndelar: en kapacitiv spänning avdelare och en elektromagnetisk anordning. Strukturen är robust och hållbar:

1. Höghållfast kapacitiv spänningsavdelare

Använder en högkvalitativ tunnfilm och kondensatorpapperskompositdielektrikum. Flera kondensatorelement är seriekopplad inuti porslinsbussningen, vakuumimpregnerad med högkvalitativ isoleringsolja. Den fullt ut förseglad struktur är utrustad med en oljekompensationsanordning för att upprätthålla intern spänningsstabilitet, vilket eliminerar olja läckage och fuktproblem. Bultkonstruktionen säkerställer bekväm installation och en säker anslutning.

2. Integrerad elektromagnetisk enhet

Inkluderar en inbyggd mellantransformator, kompensationsreaktor och snabbmättande reaktorspjäll, allt förseglat i en oljefylld ståltank. Den är förmonterad med lågspänningsdelaren innan den lämnar fabriken, säkerställer fullständig isolering av det isolerande oljesystemet och eliminerar ömsesidig interferens.

3.Safety Protection Design

Utrustad med dedikerade dämpnings-, jord- och bärvågsterminaler med tydliga markeringar. Flera skyddande strukturer förhindrar effektivt säkerhetsrisker såsom högspänningsläckage och skador på sekundärutrustning.

Engineering Application Cas

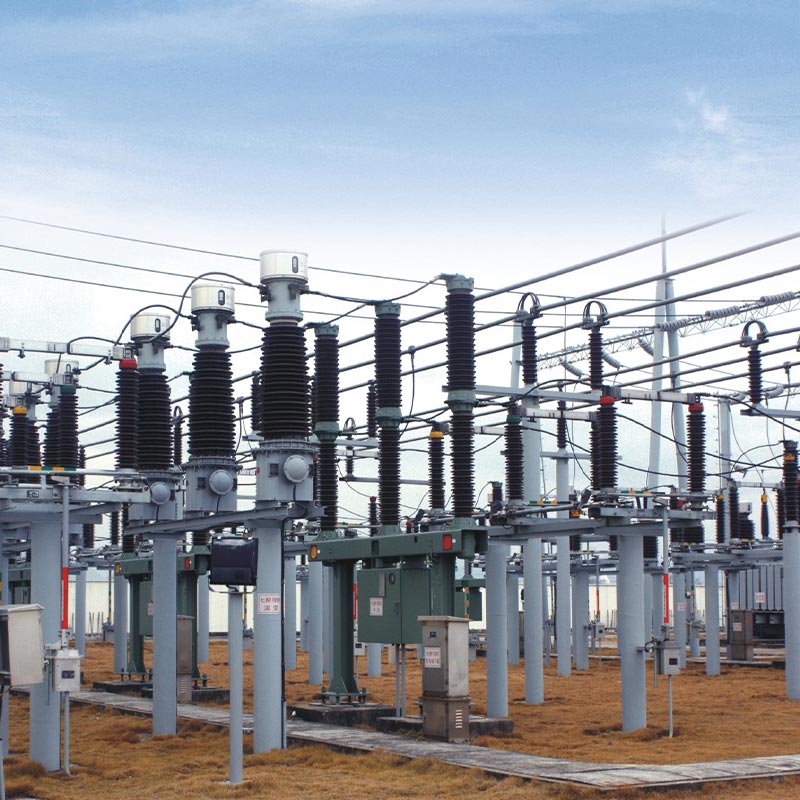

Som en högkvalitativ leverantör av högspännings-CVT-utrustning har Usunes spänningstransformatorer i TYD-serien varit framgångsrikt ansökt till ett nyckelprojekt i renoveringen av 110 kV stadsnät i Zhoushan, Zhejiang-provinsen. Den projektet valde den klassiska modellen TYD110/√3-0.02FH, lämplig för de komplexa driftsförhållandena för den lokala kustområde med kraftiga föroreningar och en icke-effektivt jordad neutral punkt.
Den ursprungliga utrustningen i denna transformatorstation led av instabil spänningsmätning och svag anti-interferens förmågor. Efter att ha ersatt CVT:erna med Usune TYD-seriens CVT:er har utrustningen fungerat stabilt i mer mer än 3 år, bibehåller noggrann mätning och stabil signalutgång även i tuffa miljöer som hög fukt, saltstänk och starka vindar. Detta ger tillförlitligt stöd för understationsreläskydd och bärare kommunikation, vilket effektivt förbättrar tillförlitligheten hos den regionala kraftnätsdriften, minskar utrustningen felfrekvenser och fullständigt verifiering av produktens utmärkta väderbeständighet och föroreningsbeständighet.

Drift- och underhållsspecifikationer

1. Grundläggande driftsparametrar

- Långtidsdrift: 1,2 gånger märkspänning (1,2Un)
- Kortvarig överbelastning: Kan arbeta i 30 sekunder vid 1,5 Un spänning
- F-typ dedikerad: Kan arbeta kontinuerligt i 8 timmar vid 1,9 Un spänning

2. Dagligt underhållskrav

- Kontrollera regelbundet utrustningens tätningstillstånd för att förhindra läckage av isolerande olja;
- Säkerställ tillförlitlig anslutning av dämpningsklämmorna d1 och d2; öppen kretsdrift är strängt förbjuden;
- När de inte är anslutna till bärarutrustning måste N- och X-terminalerna kortslutas på ett tillförlitligt sätt;
- Otillåten demontering av tätningsbultar och oljepåfyllningshåltätningsstrukturer är förbjuden;
- Rutinmässig oljeprovtagning och testning av den elektromagnetiska enheten krävs inte för att undvika säkerhetsrisker orsakade av olja nivån sjunker.

Produktens mått.

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

FAQ

F1: Vilka kärntester måste genomföras innan Usune TYD-serien CVT tas i drift?

Tre kärntester måste slutföras enligt DL/T596-1996-standarden: För det första, kapacitansen och dielektrikum förlust av kondensatordelaren måste testas, varvid kapacitansvärdet avviker från märkskylten med ≤2 % och dielektrisk förlusttangens ≤0,002. För det andra måste den elektromagnetiska enhetens isolationsresistans testas med en 2500V megohmmeter, med isolationsresistansen för varje terminal till jord ≥500MΩ. För det tredje, noggrannheten kalibrering testet kräver att vinkeln på högspänningsledningarna ökas för att minska strökapacitansstörningar och säkerställa mätnoggrannhet.

F2: Vilka är de viktigaste försiktighetsåtgärderna för installation av utomhusspänningstransformatorn på plats?

För det första är kondensatoravdelaren och den elektromagnetiska enheten en matchande uppsättning och måste installeras enligt namnskyltnummer; de kan inte utbytas godtyckligt. För det andra lyfthålen i den elektromagnetiska enheten oljetank måste användas för hissning; lyft av kondensatorns porslinshylsa är förbjudet för att förhindra utrustning skada. För det tredje måste fundamentet fixeras med M20 höghållfasta bultar, och utrustningens totala lutning måste inte överstiga 2/1000 mm. För det fjärde, se till att X-terminalen är tillförlitligt jordad och att dämpningsterminalen sitter ordentligt ansluten för att undvika skador på utrustningen.

F3: Vilka scenarier är suffixmodellerna H, G och F lämpliga för?

H är anti-föroreningstypen, lämplig för kraftigt förorenade och mycket korrosiva miljöer som kustområden och industrigruvor; G är höghöjdstypen, optimerad för höghöjd, lågspänning och lågtemperatur miljöer, lämpliga för områden över 2000m; F är den systemanpassade typen, speciellt designad för neutralpunkt icke-effektivt jordade kraftsystem, med starkare överspänningstolerans, lämpliga för speciella elnät driftsförhållanden.

Fabriksstyrka och servicegaranti

Zhejiang Usune Electric är en professionell högspänningsfabrik för elektrisk utrustning som integrerar FoU, produktion, och försäljning. Med många års erfarenhet inom högspänningstransformatorområdet har den ett komplett produktionssystem och stränga kvalitetskontrollprocesser. Alla TYD-produkter har genomgått nationell standardtestning, vilket säkerställer stabilitet prestanda och hög kostnadseffektivitet. Standardiserade produkter och kundanpassade lösningar kan tillhandahållas enl olika spänningsnivåer, miljöförhållanden och elnätskrav, vilket ger pålitlig högspänning stödutrustning för globala kraftprojekt.
