Högspännings Sf6 effektbrytare

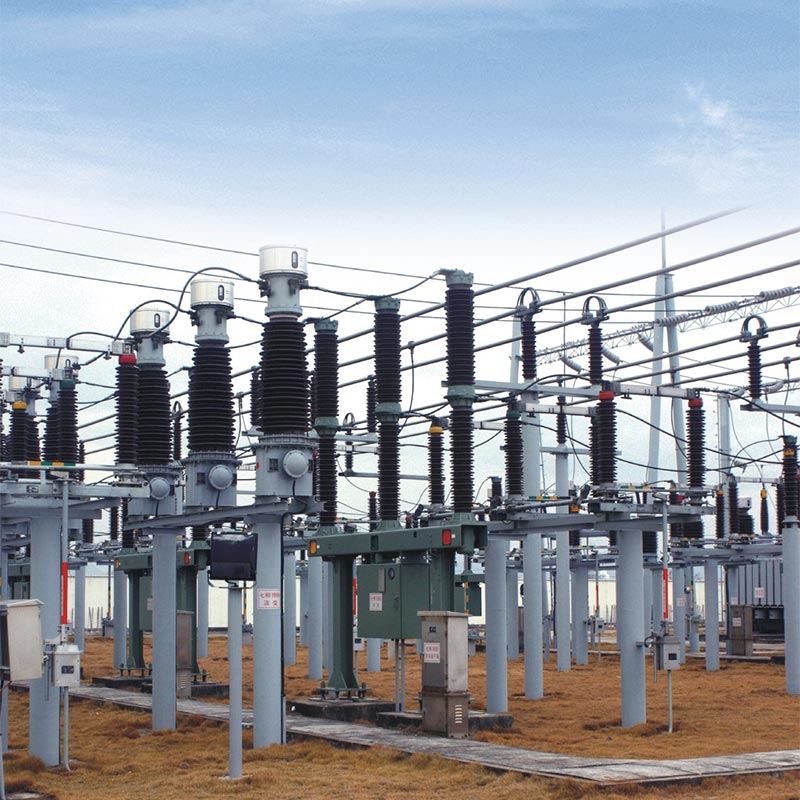

Zhejiang Usune Electric Co., Ltd., en professionell högspänningstillverkare av elektrisk utrustning i Kina, har lanserat LW36-110 högspänningsbrytare Sf6. Denna produkt är ett trefas AC 50Hz utomhus högspänningsställverk lämplig för styrning och skydd av 110kV kraftöverföring och transformationssystem. Den kan också användas som en kretsbrytare och kopplingsanordning.

High Voltage Sf6 kretsbrytaren använder en unik "termisk expansion + assisterad blåsning" bågsläckningsprincip, utrustad med en fjädermekanism av typen CTB-1, som överensstämmer med nationella och internationella standarder, och har utmärkta ljusbågssläckningsegenskaper, hög säkerhet och stabila driftsegenskaper. Som en pålitlig leverantör, Usune har åtagit sig att tillhandahålla högkvalitativa, hållbara högspänningsställverk. Dess LW36-110 SF6-krets brytare har använts i stor utsträckning i nyckelprojekt som elnät och industriparker, vilket ger pålitlig strömförsörjning för byggande av infrastruktur.

Kärnfördelar

1. Avancerad bågsläckningsteknik

Genom att använda en unik "termisk expansion + assisterad blåsning" ljusbågssläckningsprincip, har den kort båge släckningstid, lång elektrisk livslängd och lågt driftsljud, vilket effektivt förbättrar strömförsörjningsstabiliteten.

2. Hög säkerhetsprestanda

Genom att använda SF6-gas som isolerings- och ljusbågssläckningsmedium, har den utmärkt isolering och ljusbågssläckning prestanda, vilket eliminerar risken för förbränning och explosion, vilket gör den lämplig för tätbefolkade områden.

3. Stabil driftmekanism

Utrustad med en fjädermekanism av typen CTB-1, har den en enkel och kompakt struktur, säker och pålitlig drift och stark anti-interferenskapacitet.

4. Överensstämmelse med internationella standarder

Fullt kompatibel med GB1984-2003 "AC High Voltage Circuit Breakers" och IEC62271-100, 2001 "High Voltage Switchgear and Controlgear—Del 100: High Voltage Circuit Breakers," som uppfyller de tekniska kraven för global kraft projekt.

Tillämpliga miljöförhållanden

Högspänningsbrytaren Sf6 är designad för utomhusbruk och erbjuder stark miljöanpassning och lämplighet för olika tuffa driftsförhållanden:

1. Omgivningstemperatur: -30℃ ~ +40℃
2. Höjd: ≤3000m
3. Relativ luftfuktighet: Dagsmedelvärde ≤95 %, månadsmedelvärde ≤90 % (vid 25 ℃)
4. Vindtryck ≤700Pa; Ising Tjocklek ≤10mm
5. Seismisk intensitet: Horisontell acceleration ≤0,3g, Vertikal acceleration ≤0,15g
6. Inga brandfarliga, explosiva, kemiskt frätande eller kraftigt vibrerande miljöer

Produktstruktur och arbetsprincip

1. Övergripande struktur

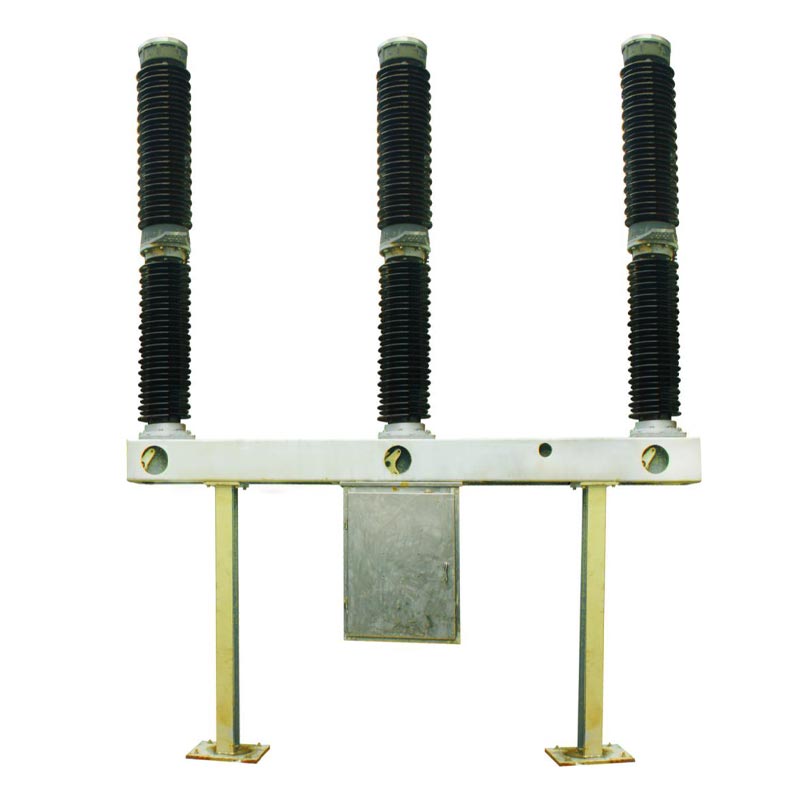

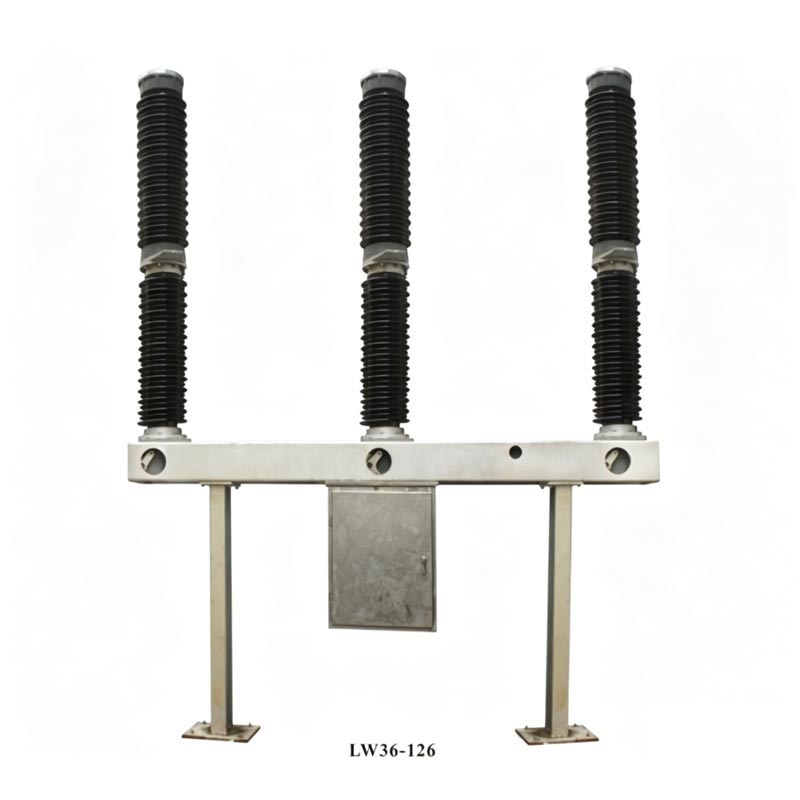

Högspänningsbrytaren Sf6 har en integrerad självsläckande bågsläckande struktur. Varje fas är en enpelare enkelbrytning (POLE). Varje strömbrytare består av tre faser, installerade på samma ram, och drivs av en fjädermekanism, med de tre faserna mekaniskt sammankopplade. Toppen av produkten har en bågsläckande kammare porslinsbussning, mittsektionen innehåller en stödporslinsbussning och ram, och mekanismlådan är upphängd under mitten av ramen, inrymmer en fjädermanövrerad mekanism och elektrisk styrkomponenter. En SF6 gasdensitetsregulator är installerad på framsidan av ramen, som stöds på båda slutar med stöd.

2 nyckelkomponenter och funktioner

- Bågsläckningsenhet: Använder en självaktiverande bågsläckande struktur. När strömbrytaren löser ut, högtrycks termisk expansion inuti cylindern släcker ljusbågen, vilket säkerställer snabb och effektiv släckning.
- Stödisoleringsanordning: Stöder den ljusbågssläckande kammarens isolator och ger isolering till jord för strömförsedda komponenter; isoleringsstången förbinder manöverarmen och stoppstången, vilket säkerställer isoleringssäkerhet.
- Adsorbent: Installerad inuti det övre ändlocket på ljusbågssläckningskammaren, det håller SF6-gas torr och absorberar sönderdelningsgaser som produceras genom ljusbågsupplösning. Den måste bytas ut under underhåll.
- Läckageförebyggande struktur: Använder en kombination av statisk tätning (O-ring + tätningsmedel) och dynamisk tätning (fjäderkompressionstätning), vilket ger en årlig SF6-gasläckage på ≤0,5 %. - Fjädermanövrerad mekanism: Aktiverar öppning, stängning och återstängning med hög hastighet (stängningstid ≤145ms, öppningstid ≤60ms), stabil prestanda och stöder manuell och elektrisk energilagring.

3. Arbetsprincip

- Stängningsläge: Systemström flyter genom plintar, stationär kontaktstödstång, stationär huvudkontakt, rörlig huvudkontakt, cylinder, mellankontakt och mellanfläns, som bildar en krets genom terminaler.
- Öppningsmanövrering: Under verkan av manövermekanismen drar manöverarmen isoleringsstången, kolven stav, cylinder, rörlig bågkontakt och munstycke nedåt; en båge genereras när de rörliga och stationära kontakterna separat. Efter att det rörliga kontaktsystemet flyttats till en specifik position öppnas munstycket och komprimerar SF6-gas till blåsa bort ljusbågen och släcka ljusbågen när strömmen passerar noll.
- Stängningsfunktion: Manövermekanismen driver den rörliga kontakten uppåt till stängningsläget, medan SF6 gas kommer in i cylindern och förbereder sig för nästa öppning.

Viktiga tekniska parametrar

Usune LW36-110 SF6 strömbrytare har utmärkt teknisk prestanda, med nyckelparametrar som uppfyller de höga standarder för 110kV kraftsystem, vilket säkerställer stabil och effektiv drift.

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Praktiskt applikationsfall

Fallstudie: 110kV Power Grid Upgrade Project i norra Kina

Projektets bakgrund: Ett 110kV elnät i norra Kina behövde uppgradera sitt åldrande ställverk för att förbättra strömmen leveransstabilitet och säkerhet, inför tuffa miljöer som låga vintertemperaturer (-25 ℃) och stark vind tryck.

Produktapplikation: Projektet valde ut 20 Usune LW36-110 SF6 brytare. Deras anpassningsförmåga vid låga temperaturer (-30℃~+40℃) och utmärkta ljusbågssläckningsprestanda löste effektivt problemet med instabil drift av åldrande utrustning vid låga temperaturer.

Applikationsresultat: Sedan driftsättningen 2022 har utrustningen fungerat stabilt i fyra år utan ljusbågssläckningsfel, gasläckage eller andra fel. Den årliga tillförlitligheten för strömförsörjningen har ökat med 0,8 %, vilket effektivt säkerställer normal strömförsörjning för invånare och industriföretag i området.

FAQ

F1: Vad är livslängden för Usune LW36-110 High Voltage SF6 Circuit Breaker, och vilket underhåll är krävs under drift?

A1: Produkten har en mekanisk livslängd på 6000 cykler och en kontinuerlig livslängd på upp till 12 år under normal underhåll. Rutinunderhåll inkluderar visuella inspektioner varje vecka (isolatorintegritet, SF6-gastryck, etc.) och årligt underhåll vart tredje år (rengöring av isolatorer, mätning av huvudkretsens resistans, etc.). En major översyn krävs när underhållsvillkoren är uppfyllda (t.ex. 12 års kontinuerlig drift, 2000 märkström avbrott etc.). Tillverkaren Usune tillhandahåller professionell underhållsvägledning och reservdelsförsörjning för att säkerställa långsiktigt stabil drift av utrustningen.

F2: Vad ska göras om en SF6-gasläcka uppstår i strömbrytaren, och finns det några säkerhetsrisker?

A2: Denna produkt har en dubbel läcksäker struktur (statisk tätning + dynamisk tätning), med en årlig läckagehastighet ≤0,5 %, långt under den nationella standarden. Om en läcka upptäcks kan läckagepunkten lokaliseras med en SF6-gasläcka detektor. Efter strömavbrott kan tätningsmedlet eller O-ringen bytas ut. SF6-gas är icke-giftig och ej brandfarlig, men för stort läckage kan påverka utrustningens isolerings- och ljusbågsläckande prestanda. Produkten är utrustad med en SF6 gasdensitetsregulator; den larmar när trycket är under larmvärdet (0,45±0,03MPa) och låser drift när trycket är under spärrtrycket (0,40±0,03 MPa), vilket undviker säkerhetsrisker.
