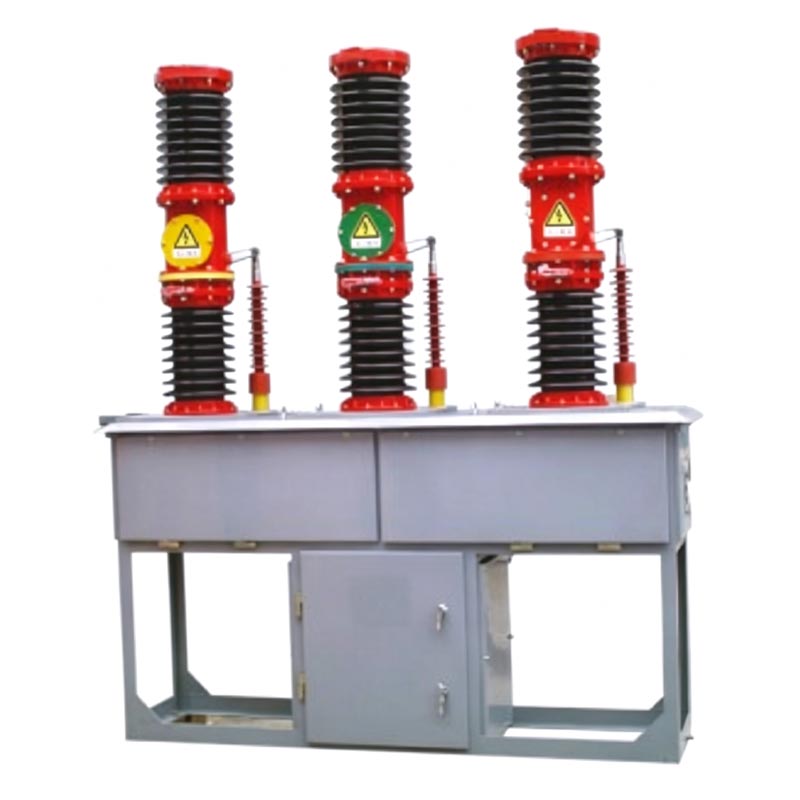

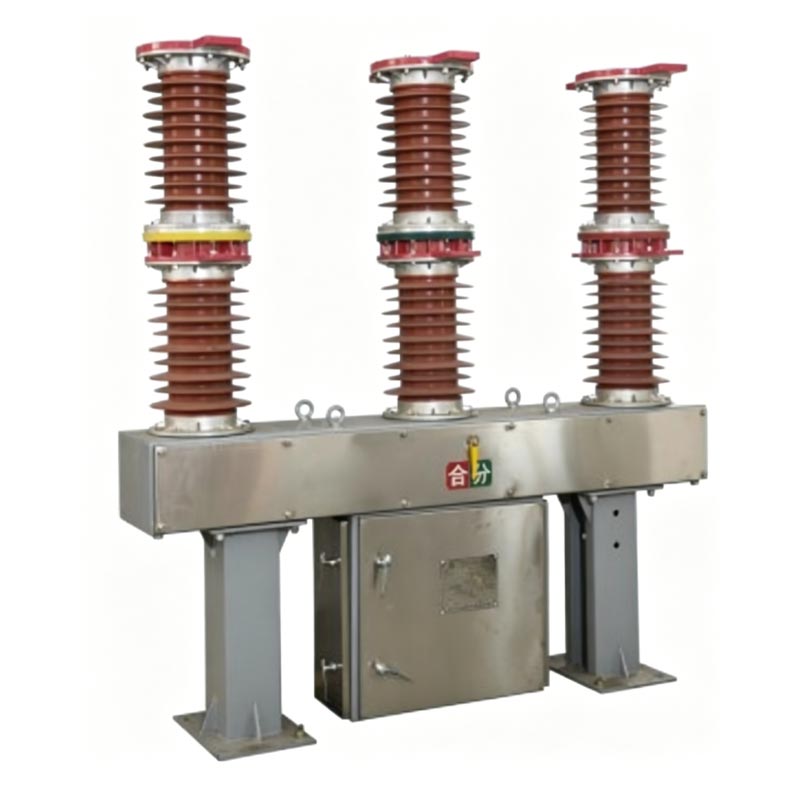

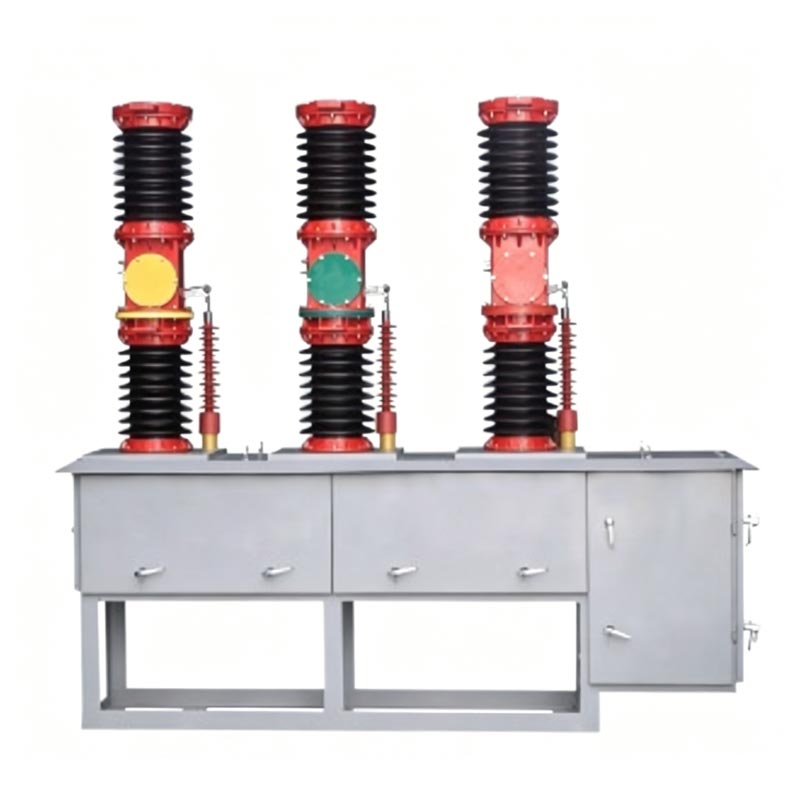

Zw7-40.5 utomhusvakuumbrytare

Usune Zw7-40.5 utomhusvakuumbrytare är en utomhus högspänningsvakuumbrytare lämplig för 50Hz trefas växelström, 24-40,5 kV kraftöverföring och distributionssystem, används främst för systemkontroll, skydd, sektionsfördelning och kondensatorbankbyte. När den används i kombination med en återförslutning möjliggör den intelligent segmentering återstängning av kontrollen av kraftsystemet; den stöder fjäder eller elektromagnetiska manövermekanismer, har stabil mekanisk prestanda och utgör ingen risk för brand eller explosion; den överensstämmer med GB1984-1989 "AC High Voltage Circuit Breakers" och IEC56, IEC62271-100 "High Voltage AC Circuit Breakers" standarder.

Kärntekniska funktioner

1. Utmärkt brytprestanda: Använder vakuumbågsläckande teknik, vilket resulterar i stark brott kapacitet, lång elektrisk livslängd och en mekanisk livslängd på upp till 10 000 cykler.
2. Underhållsfri och pålitlig: Enkel struktur, kräver inget regelbundet underhåll och lång livslängd.
3. Utmärkt isolerings- och anti-föroreningsprestanda: Stark utomhusisoleringsprestanda och enastående förmåga att motverka föroreningar.
4. Flexibel intelligent konfiguration: Kan utrustas med en inbyggd strömtransformator (noggrannhet upp till 0,2S klass) för mätning och trefaslänkskydd.
5. Bred kompatibilitet för manövreringsmekanismer: Anpassningsbar till fjäder eller elektromagnetiska manövermekanismer, vilket möjliggör frekvent och tillförlitlig drift.

Tillämpningsomfång

1. 24-40,5kV transmissions- och distributionsledningar och transformatorstationer
2. Renovering och utbyggnad av elnät i städer och på landsbygden
3. Vindkraftsparker, solkraftverk och industriella kraftsystem
4. Tillämpningar för koppling av kondensatorbank och kopplingsbrytare
5. Kustområden, höghöjdsområden och starkt förorenade områden

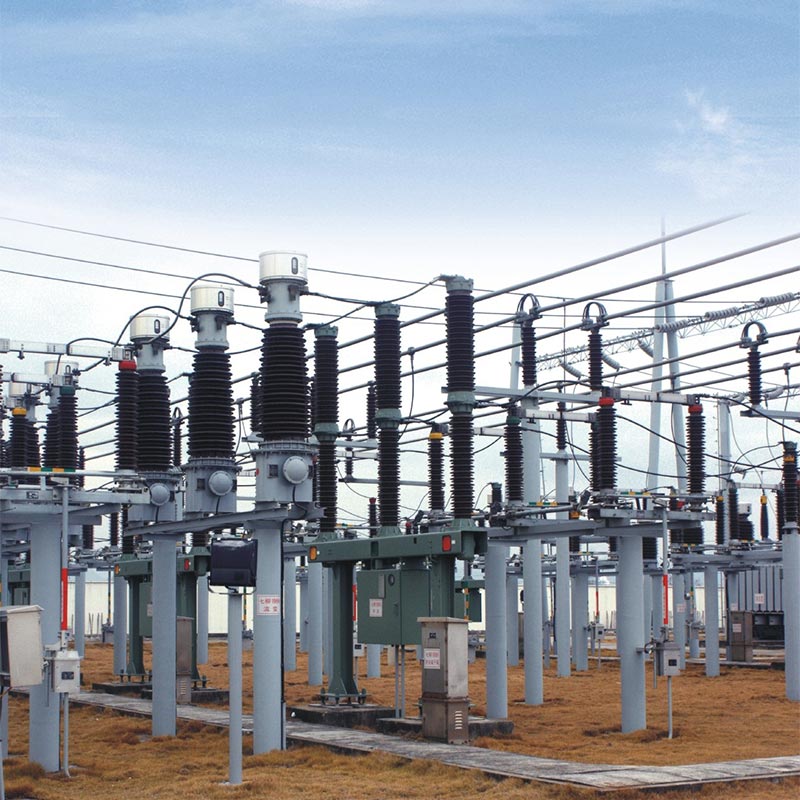

Verkliga applikationsfall

1. Projektnamn: 35kV vindkraftsnätanslutningsprojekt i norra Kina

2. Kund: State Grid Hebei Electric Power Co., Ltd.

3. Projektets bakgrund: Denna vindkraftspark ligger i ett kustområde med hög luftfuktighet, kraftig saltstänk och frekventa åskväder. Dess 35kV utgående linjesystem kräver pålitliga strömbrytare för kontroll, fel isolering och automatisk återstängning.

4. Lösning: Uxin Electric tillhandahöll 12 uppsättningar Zw7-40.5 utomhusvakuumbrytare, utrustade med fjädermanövrerade mekanismer och 0,2S-klass inbyggda strömtransformatorer.

5. Applikationsprestationer
- Stabil drift i över 5 år i miljöer med hög luftfuktighet och hög saltstänk
- 100 % framgång i 187 kortslutningsbrytande operationer
- Intelligent återstängningsfunktion minskar strömavbrottstiden med 85 %
- Underhållsfri design minskar årliga drift- och underhållskostnader med 60 %

6. Kundfeedback

"Usune Zw7-40.5 utomhusvakuumbrytare har visat extremt pålitlig prestanda i vår kustnära vindkraftspark. Dess föroreningsförebyggande prestanda och intelligenta skyddsfunktioner har förbättrats avsevärt nätstabilitet." – Projektledare, State Grid Hebei Electric Power Co., Ltd.

Huvudsakliga tekniska parametrar

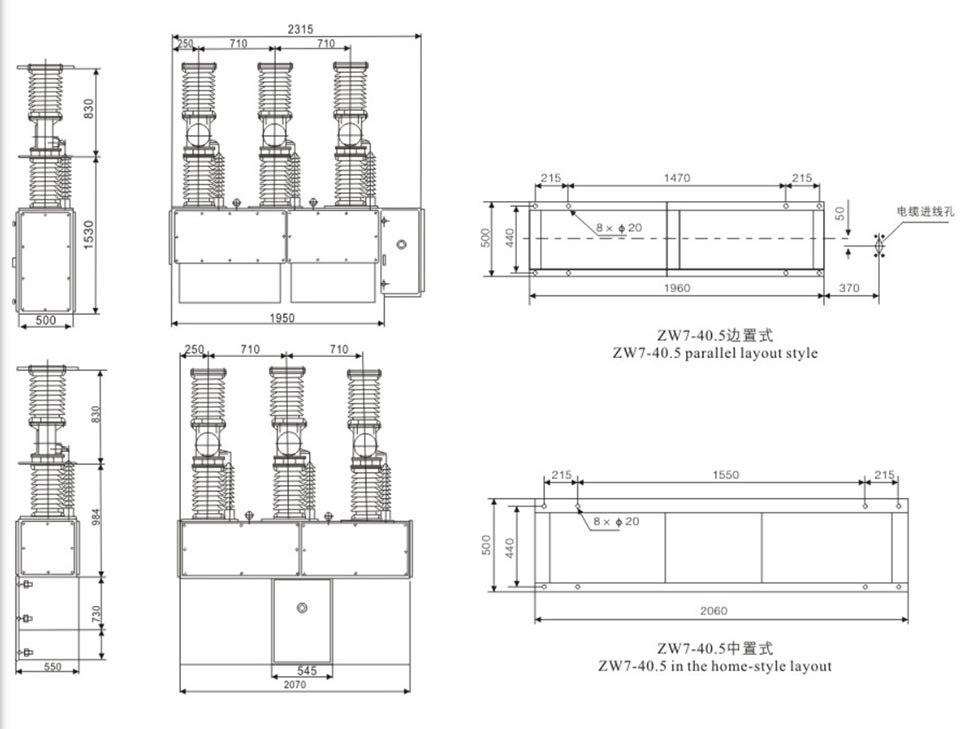

Yttermått

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

FAQ

F1: Vilka manövermekanismer kan användas med Zw7-40.5 utomhusvakuumbrytare?

S: Fjädermanövrerade eller elektromagnetiskt manövrerade mekanismer kan användas. Fjädermanövrerade mekanismer erbjuder hög tillförlitlighet och låga underhållskostnader, vilket gör dem lämpliga för de flesta utomhusapplikationer.

F2: Kan den inbyggda strömtransformatorn läggas till senare?

A: Ja. Strömförhållande och noggrannhetsklass (0,2S/0,5/10P10) måste anges vid beställning.

F3: Vilken är den typiska underhållscykeln?

S: Vid normal användning är den underhållsfria perioden 10-15 år. En visuell inspektion rekommenderas vartannat år, och en mindre mekanisk inspektion vart 5:e år.

Sammanfattning

Usune Zw7-40.5 utomhusvakuumbrytare kombinerar avancerad vakuumteknik, robust strukturell design och intelligenta funktioner. Som en pålitlig kinesisk leverantör säkerställer Usune Electric konsekvent hög kvalitet och högpresterande produkter, vilket gör dem till ett idealiskt val för moderna kraftsystem som kräver tillförlitlighet, säkerhet och låga livscykelkostnader.
