Svavelhexafluorid effektbrytare 126kv

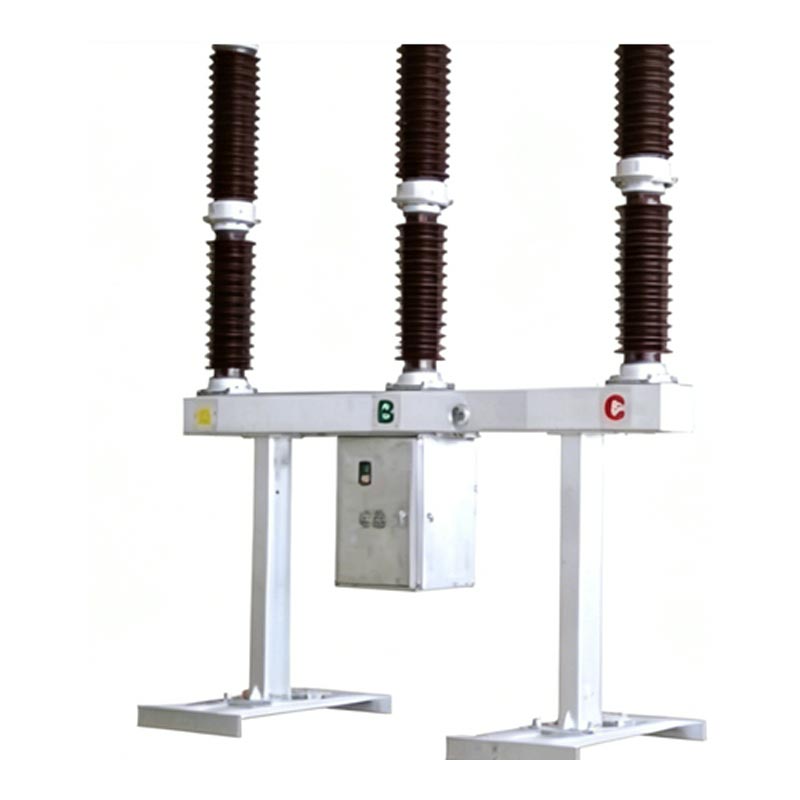

Usune LW36-110 Sulphur Hexafluoride Circuit Breaker Switch 126kV är en kärnenhet för kontroll och skydd av 110kV transmissions- och transformationssystem och kan även användas som spänningsbrytare och kopplingsutrustning grupp. Produkten antar en integrerad självaktiverad bågsläckande struktur, med varje fas som ett enda stöd, enkelbrytningsenhet. Alla tre faserna är installerade på samma ram, vilket uppnår mekanisk länkning genom en fjäder manövermekanism. Toppen av produkten innehåller den ljusbågssläckande kammarens porslinsbussning, mittsektionen innehåller stödporslinsbussningen och ramen, och mekanismlådan som innehåller de elektriska styrkomponenterna upphängd under ramen, vilket resulterar i en kompakt struktur och bekväm drift.

Kärnfördelar

1. Auktoritativ efterlevnad

Uppfyller kinesiska standarder GB1984-2003 "AC High Voltage Circuit Breakers" och IEC62271-100:2001 "High Voltage Switchgear and Controlgear—Del 100: High Voltage Circuit Breakers," och har genomgått rigorösa fabrikstester och certifiering för att säkerställa produktöverensstämmelse och tillförlitlighet.

2. Överlägsen prestanda

Använder "termisk expansion + assisterad blåsning" bågsläckningsprincipen, vilket resulterar i kort båge släckningstid, lång elektrisk livslängd och lågt driftsljud; använder SF6-gas med utmärkt isolering och ljusbåge släckningsegenskaper som medium, eliminerar risken för förbränning och explosion, vilket gör den lämplig för tätbefolkade områden.

3. Tillförlitliga bevis

Den fjädermanövrerade mekanismen har en mekanisk livslängd på upp till 6000 cykler, en årlig SF6-gasläckage på ≤0,5 %, och ett huvudkretsresistans på ≤80μΩ. Kompletta tekniska parametrar och testdata verifierar produktens stabilitet.

4. Stark anpassningsförmåga

Väl anpassningsbar till tuffa utomhusmiljöer, med ett omgivningstemperaturområde på -30℃ till +40℃ och en höjd av ≤3000 meter. Starkt motstånd mot vind, is och jordbävningar, som möter behoven i olika kraftprojektscenarier.

Kärntekniska parametrar

Sulphur Hexafluoride Circuit Breaker Switch 126kV har utmärkt elektrisk prestanda, med kärnparametrar uppfyller de höga standarderna för 126kV kraftutrustning, vilket säkerställer stabil drift i komplexa kraftsystem. Nyckelkärna parametrarna är följande:

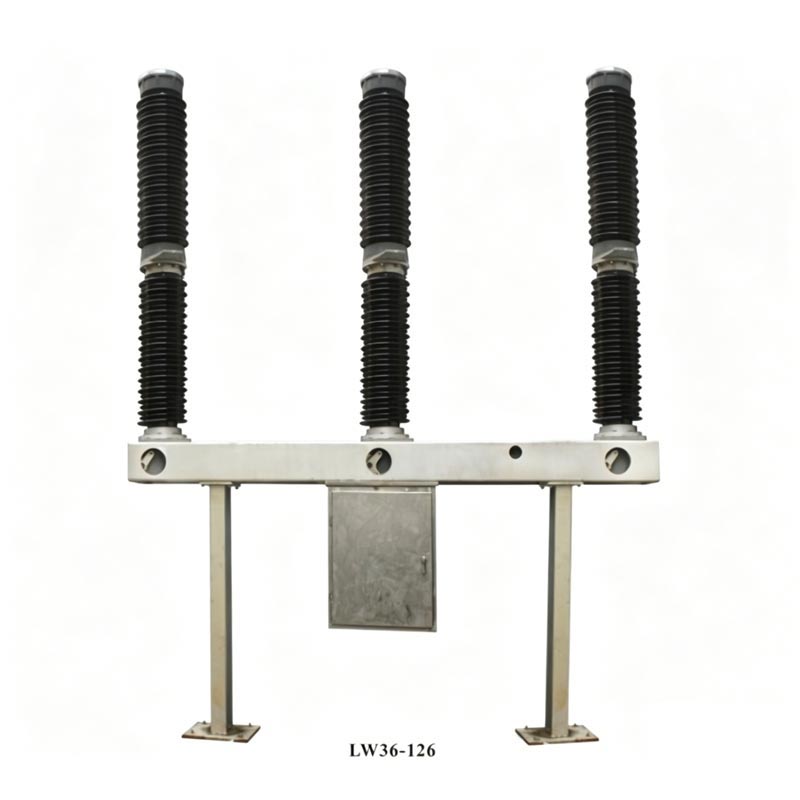

Produktens övergripande struktur

Sulphur Hexafluoride Circuit Breaker Switch 126kV består av tre faser, var och en utrustad med en självförsörjande ljusbågssläckningskammare, stödisoleringsanordning, adsorbent och läckagesäker struktur. Använder statisk tätning O-ringar och tätningsmedel, medan dynamisk tätning använder fjäderkompressionstätning, vilket säkerställer utmärkt lufttäthet. Den transmissionsdelen förbinder den enpoliga strömbrytaren och manövermekanismen, sänder effektivt operativ kraft; fjäderns manövermekanism har en inbyggd mekanismlåda som ger manuell, elektrisk energi lagrings- och återförslutningsfunktioner som erbjuder flexibel och pålitlig drift.

Produktens arbetsprincip

1. Stängningstillstånd: Systemström bildar en krets genom terminaler, stationära kontakter, rörliga kontakter, cylindrar, och mellankontakter, vilket säkerställer normal kraftöverföring.
2. Utlösningsfunktion: Under inverkan av manövermekanismen rör sig den rörliga kontakten nedåt, vilket genererar en elektrisk ljusbåge när de rörliga och stationära kontakterna separeras; den komprimerade SF6-gasen i cylindern blåser ljusbågen genom munstycket, och ljusbågen släcks när strömmen passerar noll.
3. SF6-gassystem: Utrustat med en integrerad SF6-densitetsmätare och styrenhet med temperaturkompensation. kan övervaka gastrycket i realtid. När trycket är för lågt utlöses ett larm och mekanismen är det låst för att förhindra mekanisk skada.

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Ansökningsfall

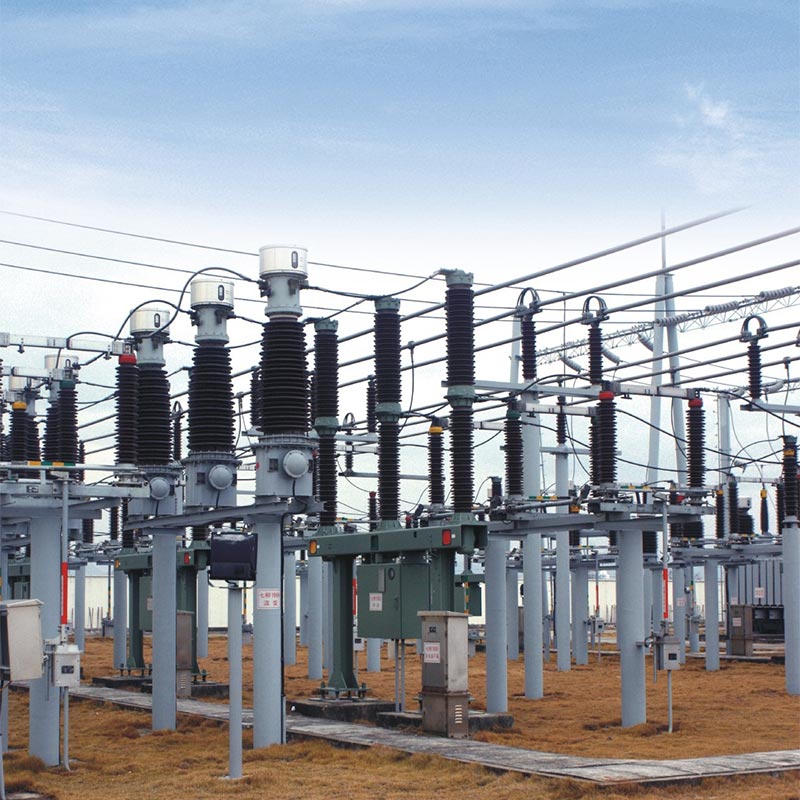

2024 applicerades Usune LW36-110 Sulphur Hexafluoride Circuit Breaker Switch 126kV framgångsrikt på en nyckel 110kV överförings- och transformationsprojekt i norra Kina. Detta projekt syftade till att lösa problemet med otillräcklig kraftförsörjningskapacitet på landsbygden och förortsområden. Projektplatsen har en stor temperaturskillnad (-25℃ till +38℃) och frekventa sandstormar, vilket ställer extremt höga krav på miljöanpassningsförmåga och tillförlitlighet hos kraftutrustningen.

Som utsedd leverantör för detta projekt tillhandahöll Usune 28 LW36-110 brytare. Fabriken skickades professionella tekniker för att ge vägledning på plats för installation, driftsättning och provdrift. Efter åtta månaders stabil drift uppnådde produkten noll fel, med SF6-gasläckagehastigheten långt under standardkrav (faktiskt test ≤0,3%), och svarshastigheten för öppning och stängning uppfyllde helt projektdesignen standarder. Efter att projektet togs i drift förbättrade det effektivt stabiliteten i det lokala elnätet, minskade strömavbrott orsakade av utrustningsfel och fick stort erkännande från projektägaren och lokalt kraftavdelningen, som till fullo verifierar den utmärkta miljöanpassningsförmågan och pålitliga driftprestanda Använd 126kV SF6 strömbrytare i verkliga arbetsförhållanden.

FAQ

F1: Vad är livslängden för Usune Sulphur Hexafluoride Circuit Breaker Switch 126kV, och vad är nyckeln underhållspunkter?

S1: Produktens mekaniska livslängd är 6000 cykler och den rekommenderade kontinuerliga livslängden är 12 år. Nyckel underhållspunkter: Rutininspektioner varje vecka (isolatorintegritet, SF6-gastryck, etc.); årligt underhåll vart tredje år (rengöring av isolatorer, mätning av huvudkretsresistans, etc.); när produkten når underhållsförhållanden (t.ex. 20 kortslutningsavbrott med full kapacitet), ljusbågskontakter, adsorbent och tätningsringar behöver bytas ut. Tillverkaren kommer att skicka professionell personal för att ge vägledning på plats för underhåll.

F2: Kan Usune LW36-110 strömbrytare användas i höga höjder och kyliga områden? Vad är maximalt lämpligt höjd?

A2: Ja. Denna produkt är speciellt designad för tuffa utomhusmiljöer, med stark anpassningsförmåga till höga höjder och låga temperaturer. Den är lämplig för höjder upp till 3000 meter och tål så låga temperaturer som -30 ℃, fullt ut tillgodose behoven i höghöjda och kyliga regioner som västra Kina. Dessutom mekanismlådan har en inbyggd värmare som ger fukt- och frysskydd under regn, snö och sträng kyla säsonger, vilket säkerställer stabil drift.

Leverantör och kundservice

Zhejiang Usune Electric Co., Ltd., som en professionell tillverkare av högspänningsutrustning i Kina, besitter en komplett produktionslinje och ett strikt kvalitetskontrollsystem. Fabriken är utrustad med avancerade testutrustning, och varje produkt genomgår dammsugning, gaspåfyllning och mekanisk prestandatestning innan lämnar fabriken för att säkerställa produktkvaliteten. Som en pålitlig leverantör tillhandahåller Usune en enda service efter försäljning, inklusive installationsvägledning på plats, idrifttagning, underhållsutbildning och reservdelsförsörjning. Ett proffs tekniska teamet svarar snabbt på användarnas behov, vilket säkerställer en långsiktig stabil drift av utrustningen.
