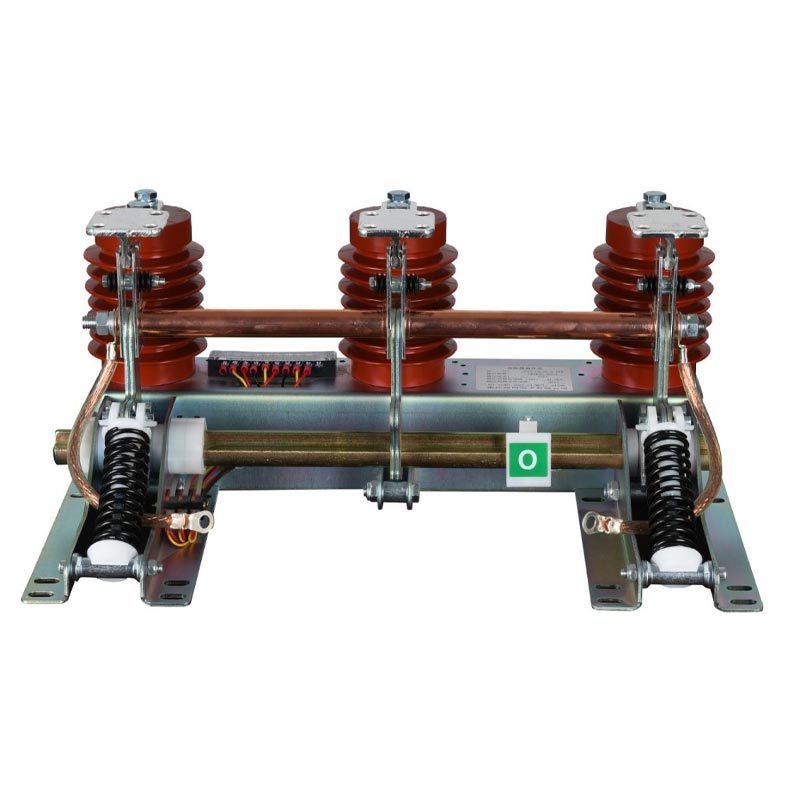

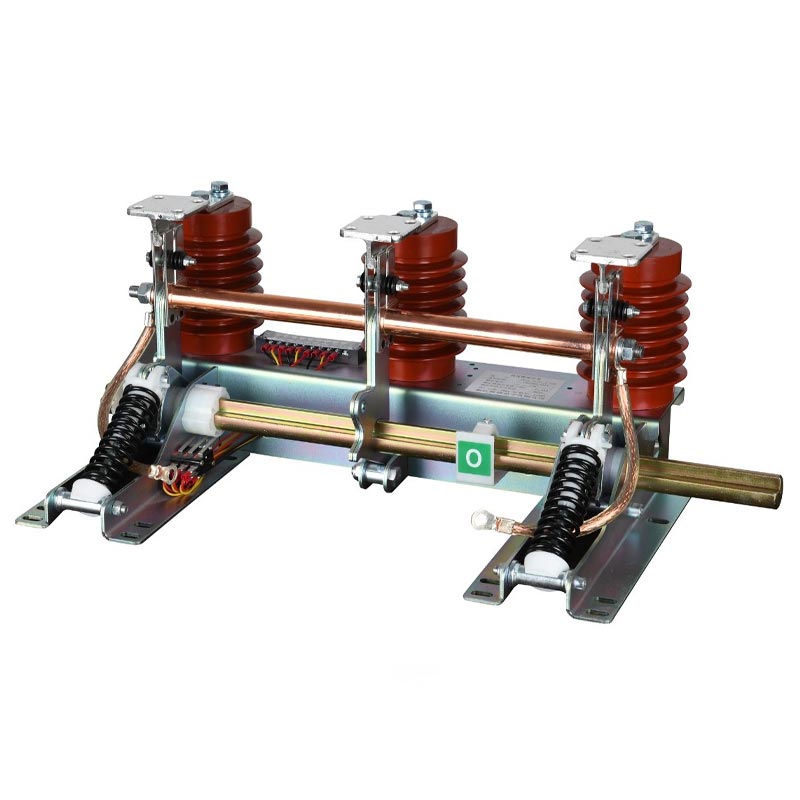

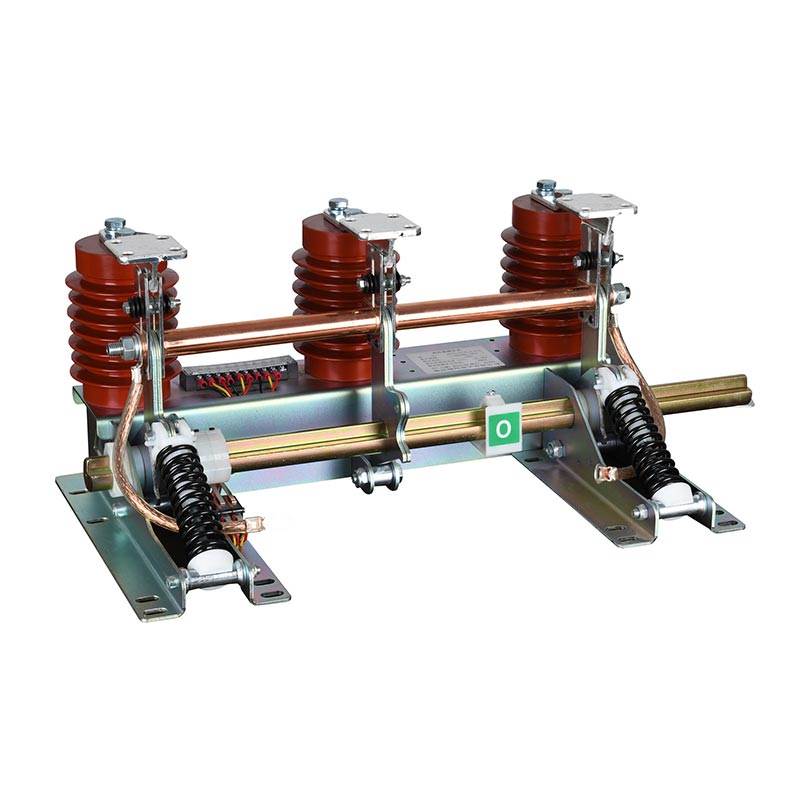

Jordningsbrytare Jn15

Usune Grounding Switch Jn15 är lämplig för 12kV och under 50Hz AC-kraftsystem. Speciellt designad för krets säkerhetsjordning, den kan användas med olika högspänningsställverk för att ge kritiskt jordningsskydd under utrustningsunderhåll eller strömavbrott. Genom att på ett tillförlitligt sätt släppa ut restspänning och motstå kortslutningsströmmar, det säkerställer säkerheten för underhållspersonal och elektrisk utrustning.

Som en professionell tillverkare har Usunes produktserie en kompakt och robust struktur som möjliggör stabil drift i tuffa inomhusmiljöer med hög luftfuktighet, höga dammnivåer och måttlig förorening. Den överensstämmer helt med GB1985-89 och internationella IEC129-standarder, vilket säkerställer produktkonsistens och global tillämpbarhet.

Kärntekniska parametrar

Kärnproduktfördelar

1. Säker och pålitlig

Jordningsbrytaren Jn15 är utrustad med en mekanisk precisionslåsningsmekanism för att förhindra felaktig användning (såsom stängning under spänningssatta förhållanden); den har utmärkt kortslutningsmotståndsförmåga, kapabel till klarar en korttidsström på 31,5kA/4s och en toppström på 80kA, vilket bibehåller den strukturella integriteten i händelse av ett fel; högkvalitativa isoleringskomponenter erbjuder hög isoleringshållfasthet, är fuktbeständiga och föroreningsbeständig och säkerställer stabil långsiktig drift.

2. Kompakt och lätt att använda

Den optimerade kompakta strukturen möjliggör flexibel installation i olika högspänningsställverk (som KYN28 och HXGN-typer); tydliga statusindikatorer och verktygsfria åtkomstportar underlättar bekväm drift och underhåll; rörliga delar är gjorda av korrosionsbeständiga material och precisionssmorda, vilket säkerställer smidig drift över 2000 cykler.

3. Bred tillämplighet och standardöverensstämmelse

Jordningsbrytaren Jn15 är kompatibel med 6,6–12kV-system och kan matchas med all mainstream högspänning ställverk. Den uppfyller helt GB1985-89 och IEC129-standarderna, vilket gör den lämplig för olika projekt både nationellt och internationellt. Den kan fungera tillförlitligt i inomhusmiljöer med temperaturer från -10 ℃ till +40℃, höjder ≤1000m, luftfuktighet 95 % och föroreningsnivåer av klass II.

4. Fabrikens kvalitetssäkring

Grounding Switch Jn15 tillverkas i Usunes avancerade fabrik, med hjälp av automatiserade produktionslinjer och rigorösa kvalitetstestning. Varje produkt genomgår dynamiska, statiska och isoleringstester innan de lämnar fabriken. A professionellt FoU-team kan tillhandahålla skräddarsydda konfigurationer baserat på specifik spänning, ström eller installation krav.

Verkliga tillämpningsfall: Urban Commercial Complex Power Distribution Project

1. Projektets bakgrund

Ett kommersiellt komplex på 320 000㎡ i östra Kina kräver ett säkert och pålitligt 10kV kraftdistributionssystem, inklusive åtta högspänningsställarrum av typ KYN28A-12. Stabila jordningsbrytare behövs för att säkerställa underhållssäkerhet och systemskydd.

2. Lösning och implementering

Entreprenören valde Usune Grounding Switch Jn15 (64 enheter totalt), som matchar alla inkommande och utgående linjer och PT-skåp. Installationen utfördes enligt standardprocedurer, uppnå mekaniska och elektriska förregling med ställverket. Under driftsättning tål drift, förregling och kortslutning testning alla uppfyllde design och nationella standarder.

3. Projektresultat

- Driftsäkerhet: Körs utan fel i över 3 år och har genomfört 18 underhållscykler utan några elektriska säkerhetsrisker.
- Systemstabilitet: Klarade 3 kortslutningsfel utan att skada utrustningen, vilket förkortade strömavbrott återhämtningstid.
- Effektivt underhåll: Tydliga statusindikatorer och bekväm drift, vilket minskar underhållsjordningstiden med cirka 40 %.
- Kundfeedback: "Usune JN15-12-omkopplaren är pålitlig och lätt att använda, avgörande för den övergripande strömsäkerheten hos komplexet. Det kommer att vara ett prioriterat val för framtida projekt."

Huvudsakliga tekniska parametrar

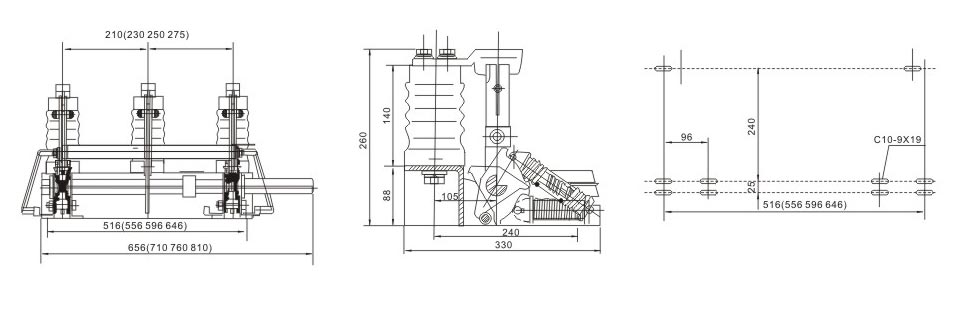

Yttermått

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

FAQ

F1: Vilka typer av ställverk kan Usune Grounding Switch Jn15 vara kompatibel med?

S: Kompatibel med alla vanliga högspänningsställverk inomhus, såsom KYN28A-12, HXGN-12, XGN2-12, etc., lämplig för 6,6kV/10kV/11kV/12kV-system och standard 150mm/165mm/210mm/250mm fasavstånd; specialskåp kan anpassas genom att kontakta Usune.

F2: Vilket underhåll krävs för jordningsbrytare JN15?

A: Rekommenderad underhållsplan:
- Var 6:e ​​månad: Visuell inspektion, kontroll av slitage, korrosion, lösa anslutningar och förregling.
- Årligen: Driftstest, kontroll av smidigheten vid öppning och stängning och korrektheten av förregling.
- Vart 5:e år: Prestandatest, verifierande isolering och kortslutningsmotståndsförmåga enl standarder.
- Vartannat år: Smörjningsunderhåll, applicering av smörjmedel på rörliga delar för att förlänga livslängden.

F3: Kan JN15-12 användas på höjder över 1000m eller i korrosiva miljöer?

S: Standardmodeller är lämpliga för höjder ≤1000m, klass II-föroreningar och icke-korrosiva miljöer. För höjder >1000m eller korrosiva (kemiska, havssalt) miljöer erbjuder Usune förbättrade produkter, inklusive förstärkt isolering, korrosionsskyddande beläggningar och höjdberoende nedskärningsdesign. Kontakta vårt tekniska team för skräddarsydda lösningar.

Slutsats

Usune JN15-12-serien för högspänningsjordningsbrytare för inomhusbruk kombinerar säkerhet, tillförlitlighet och mångsidighet, anpassning till 6,6–12kV kraftsystem. De uppfyller globala standarder och har bevisats i faktiska projekt, vilket gör dem ett idealiskt val för jordningsskydd. Som en professionell kinesisk leverantör tillhandahåller Usune produkter av hög kvalitet och omfattande teknisk support för olika projekt inom kraftdistribution, industri och handel.
