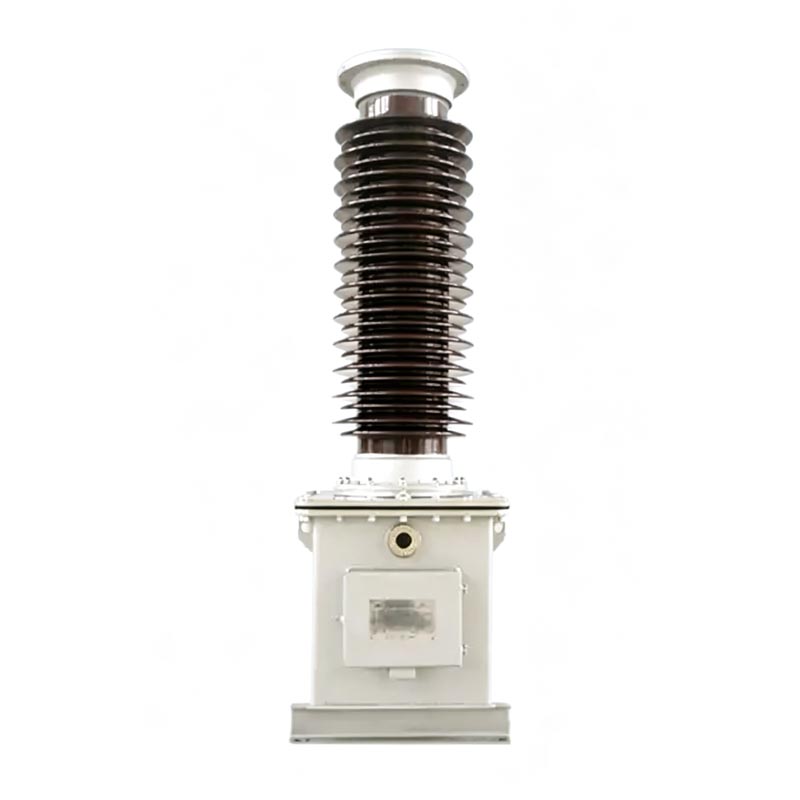

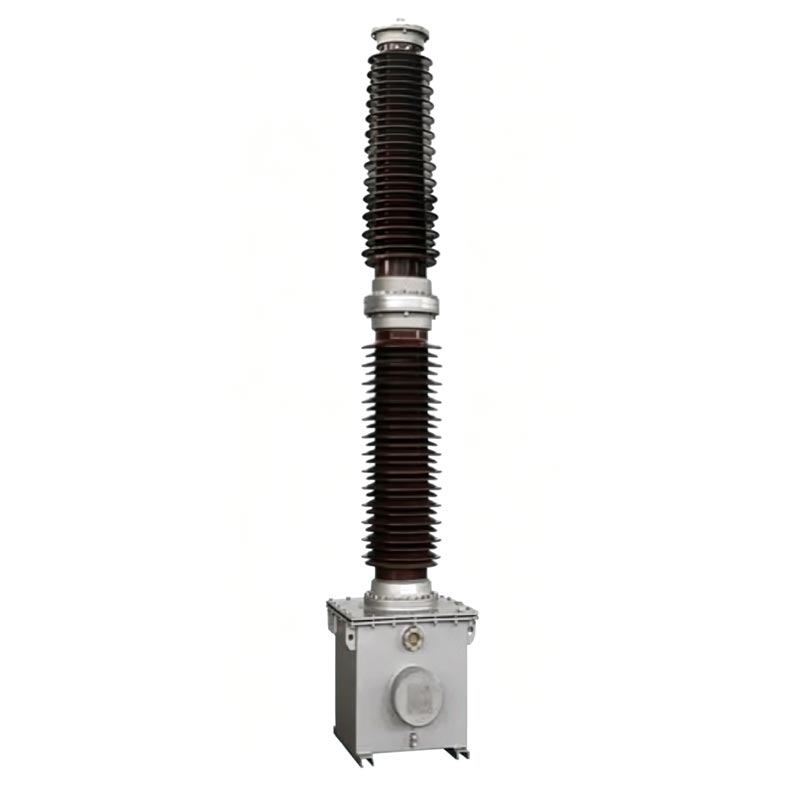

Usune TYD-serien 110 kV Pt Voltage Transformer är en högpresterande kapacitiv spänningstransformator specifikt designad för 110kV högspänningsnät. Produkten antar principen om kapacitiv spänningsdelning och en helt förseglad oljenedsänkt struktur, undviker bristerna hos traditionella transformatorer som stor storlek och svag anti-interferens och har utmärkt föroreningsbeständighet, lågtemperaturtolerans och vindbeständighet. Detta utrustningen integrerar mätnings-, skydds- och kopplingsfunktioner för bärarkommunikation och är ett kärnstöd enhet för intelligent drift och underhåll av 110kV kraftöverföring och transformationssystem.
110 kV Pt-spänningstransformatorn följer strikt nationella standarder GB/T20840.1-2010, GB/T20840.5-2013 och GB/T19749-2005. Dess design-, produktions- och testprocesser är standardiserade och alla prestandaparametrar uppfyller kraven förebyggande testningsspecifikationer för kraftutrustning.
Allmänna instruktioner
- TYD: Specialkod för kapacitiva spänningstransformatorer
- 110/3: Märkfasspänningen för systemet som det är kompatibelt med är 110kV
- 0,02: Nominell kapacitans för den kapacitiva spänningsdelaren är 0,02μF
- Suffix karakteristisk kod: H - Anti-föroreningstyp; G - Höghöjdstyp (lämplig för höjder över 2000m);
F - Lämplig för neutralpunkt icke-effektivt jordade system
Exempel: TYD110/3-0.02FH representerar en kapacitiv spänningstransformator lämplig för 110kV nollpunkt icke-effektivt jordade elnät, med en nominell kapacitans på 0,02μF och en hög anti-föroreningsklass.

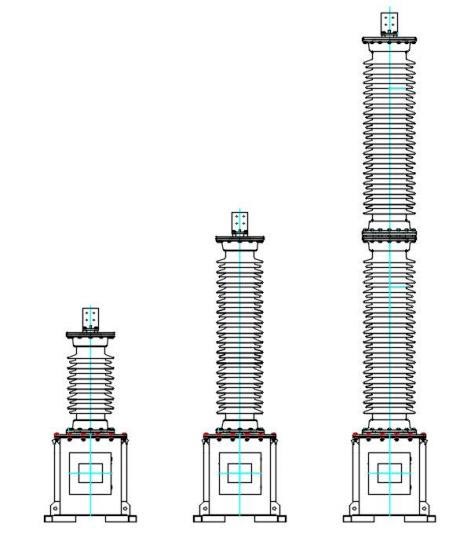

Består av kopplingskondensatorer och spänningsdelande kondensatorer staplade tillsammans. Flera uppsättningar av kondensatorer element är seriekopplade inuti porslinsbussningen. Den använder en högkvalitativ tunnfilm och kondensatorpapper kompositdielektrikum och är vakuumimpregnerad med högkvalitativ isoleringsolja. Utrustningen har en helt förseglad struktur med en inbyggd oljekompensationsanordning för att upprätthålla ett stabilt inre tryck, förhindra oljeläckage, eliminera behovet av provtagning på plats, effektivt isolera extern fukt och föroreningar och säkerställa stabil isoleringsprestanda.

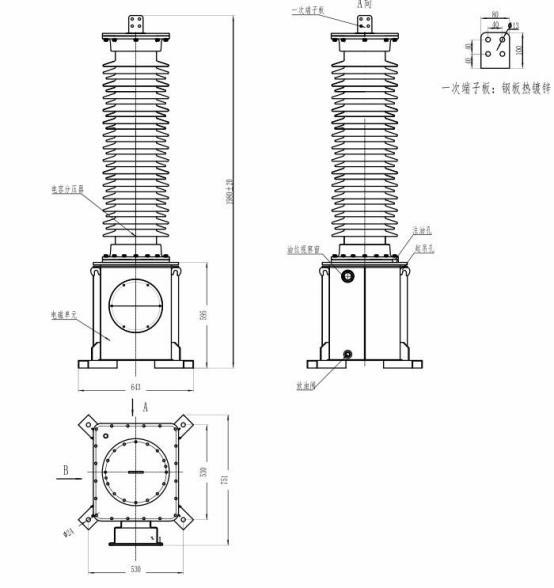

110 kV Pt Voltage Transformator är helt förseglad i en oljefylld ståltank (som också fungerar som en kondensatorbas), inklusive en mellantransformator, en kompensationsreaktor och en snabbmättningsreaktor spjäll. Den är förmonterad med lågspänningsdelkondensatorn innan den lämnar fabriken. Det elektromagnetiska enheten och kondensatordelarens oljekrets är helt isolerade, vilket säkerställer ingen störning och stabil drift. Sekundära ledningar och bärvågsterminaler är centralt placerade i en kopplingsdosa på sidoväggen av tanken, tydligt märkt för enkel kablage och underhåll på plats.
Sänker utgången noggrant för att ge en standard lågspänningssignal, vilket ger tillförlitligt datastöd för ström nätenergimätning och spänningsövervakning i realtid.
Utrustad med reläskydd och automatisk styrutrustning, möjliggör den identifiering av elnätsfel, synkroniseringsverifiering och linjeskydd, förhindrande av utrustningsskador och elnätsolyckor orsakade av spänningsavvikelser.
Fungerar som en dedikerad kopplingskondensator för kraftledningsbärarkommunikation, vilket ger en stabil signalkanal för kraftnätsdataöverföring och fjärrdrift och underhåll.
- Kompatibla driftförhållanden: 50/60Hz AC-strömsystem
- Sekundär utspänning: 100/√3V, 100V (standardspecifikationer)
- Dielektrisk förlusttangent: ≤0,002
- Kondensatorfel: Överskrider inte ±2% av märkskyltens märkvärde
- Isolationsresistans: ≥500MΩ (mätt med en 2500V megohmmeter)
- Överspänningsdriftkapacitet: Långtidsdrift vid 1,2 gånger märkspänningen; korttidsdrift vid 1,5
gånger märkspänning i 30 sekunder; Typ F kan arbeta kontinuerligt i 8 timmar vid 1,9 gånger märkspänningen
- Driftstemperatur: -40℃~+45℃ (anpassningsbar för speciella förhållanden)
- Maximalt motstånd mot vindhastighet: 150 km/h
- Tillämplig höjd: ≤2000m (höghöjdsmodeller tillgängliga på begäran)
- Maximal isbildningstjocklek: 10 mm
- Klassificering mot föroreningar: Standardklass D (krypavstånd ≥ 43,3 mm/kV), valfri klass E (krypavstånd ≥
53,7 mm/kV)

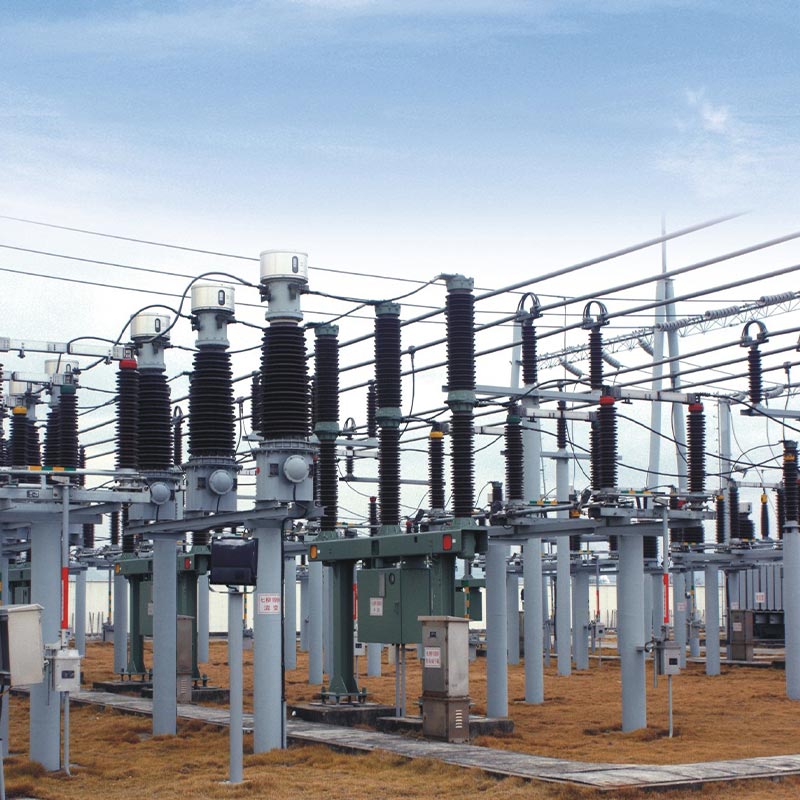

Usune TYD110/3-0.02FH anti-pollution 110 kV Pt Voltage Transformer applicerades framgångsrikt på en utomhus renoveringsprojekt av en 110kV regional transformatorstation i Zhejiang-provinsen. Denna transformatorstation betjänar omgivande industriparker och bostadsområden, som kräver extremt hög strömförsörjningsstabilitet och utrustningens tillförlitlighet. Beläget i ett kustområde med hög luftfuktighet, hög saltstänk och kraftig förorening, och med frekventa havsbrisar, projektet kräver stränga prestanda mot föroreningar, anti-korrosion och åldrande från högspänning utrustning.
Utrustningen hissades, installerades och driftsattes strikt enligt tillverkarens specifikationer innan den tas i drift. Två års drift och underhåll på plats och regelbundna testdata visar det kärnparametrar som utrustningskapacitans och dielektrisk förlust uppfyller konsekvent nationella standarder, med nr problem som oljeläckage, onormalt ljud eller parameterdrift. Dess överlägsna antifouling och anti-korrosion strukturen motstår effektivt korrosion av kustsaltspray och fuktig luft och undviker vanliga fel som t.ex. isolationsåldring och spänningsfluktuationer i traditionella instrumenttransformatorer. Den fullbordar kraften stabilt mätning, spänningsövervakning och bärarkommunikationskoppling, vilket säkerställer kontinuerlig och säker strömförsörjning till transformatorstation och fullständigt verifiera produktens stabilitet och anpassningsförmåga under tuffa utomhusförhållanden.
Utrustningen levereras som en komplett uppsättning av kondensatorspänningsdelare + elektromagnetisk enhet. Installation måste strikt följa namnskyltens nummer; godtycklig blandning och ersättning är strängt förbjudna. För utrustning lyftning, de dedikerade lyfthålen för den elektromagnetiska enhetens oljetank måste användas; direkt hissning av kondensatorporslinsbussningar är förbjudna. Fundamentet är fixerat med M20 höghållfasta bultar och overallen installationslutningsvinkeln är ≤2/1000 mm för att säkerställa stabil drift av utrustningen.
Viktiga ledningskrav: Spjällklämmorna d1 och d2 måste vara tillförlitligt anslutna; öppna kretsar är strikt förbjudet. När de inte är anslutna till bärarutrustning måste N- och X-terminalerna kortslutas på ett tillförlitligt sätt. Under utrustningens drift måste plint X vara direkt och tillförlitligt jordad för att förhindra högspänning från att komma in i sekundär kapsling, skada utrustningen och äventyra personlig säkerhet.
Utrustningen har en helt förseglad oljenedsänkt struktur, vilket säkerställer stabil prestanda och eliminerar behovet för rutinmässig oljeprovtagning och testning. Rutinunderhåll kräver endast periodiska kontroller av utrustningens tätning tillstånd, täthet och felsökning för onormala ljud, sekundära spänningsavvikelser och plötslig spänningsspikar i den öppna deltaanslutningen. Otillåten demontering av utrustningens fästbultar och tätning struktur är strängt förbjuden. Kondensatoravdelaren och den elektromagnetiska enheten får inte tas isär utan tillverkarens tillstånd. Efter att utrustningen skrotats ska den lämnas till den lokala miljön skyddsavdelning för centraliserat och ofarligt omhändertagande för att förhindra miljöföroreningar.
H är den föroreningsbeständiga typen, lämplig för kustnära och kraftigt förorenade industriscenarier, med förbättrad krypavstånd och korrosionsbeständighet; G är höghöjdstypen, optimerad för områden över 2000 m höjd, lämplig för lågspänning och stark ultraviolett miljö; F är en dedikerad typ för neutral punkt icke-effektiv jordning, med starkare överspänningstolerans, lämplig för motsvarande elnätssystem. Lämplig modell kan väljas utifrån projektets geografiska miljö och elnätssystem.
D1 och D2 är spjällklämmor. Att öppna dem kommer att orsaka spjällfel, utlösa interna överspänningsstötar och orsaka permanent skada på kondensatorer och elektromagnetiska enheter. När ingen bärarutrustning är ansluten, frånkoppling av terminalerna N-X kommer att tillåta hög spänning att komma in i den sekundära kopplingsdosan och bränna ut sekundär övervaknings- och skyddsutrustning och orsakar en säkerhetsolycka. Tillförlitligheten hos terminalanslutningar måste vara kontrolleras innan utrustningen tas i drift.
Nej, regelbunden oljeprovtagning och testning krävs inte. Den elektromagnetiska enheten arbetar med låg spänning, och en komplett uppsättning tätnings- och prestandatester har genomförts innan de lämnar fabriken, vilket säkerställer tillförlitlighet tätningsprestanda. Provtagning på plats kommer att störa utrustningens interna tryckbalans, vilket leder till potentiella problem som oljenivåfall, fuktinträngning och isoleringsförsämring. Endast rutinkontroller måste verifiera tätningarnas integritet och stabiliteten hos elektriska parametrar. Om parametrarna är onormala, kontakta tillverkaren för specialiserad testning.
