Strömtransformator utomhus

Den kapacitiva utomhusströmtransformatorn LB6-110kV är en högspänningsstödjande kärnutrustning från Zhejiang Yousen Elektrisk. Speciellt utformad för komplexa utomhusdriftsförhållanden, den har ett helt förseglat oljepapper isoleringsolja nedsänkt struktur, en märkdriftspänning på 110kV, en maximal driftspänning på 126kV, och är kompatibel med 50Hz/60Hz AC-nät, uppfyller driftskraven för neutralpunkt icke-effektivt jordad system.

Denna produkt integrerar mät- och skyddsfunktioner, utrustad med 0,2-klass och 0,5-klass mätlindningar och 5P/10P skyddslindningar. Den stöder dubbla transformationsförhållanden för serie- och parallellkopplingsväxling, med primärströmtäckning på 2×50A–2×1000A och sekundärutgång på 1A/5A. Använder precisionstillverkning processer i en välrenommerad fabrik har produkten utmärkt miljöanpassning: standardmodellen är lämplig för höjder under 1000m, medan GYW höghöjdsmodellen kan fungera stabilt på 4000m höjd. Det är brett används i transformatorstationer i städer och på landsbygden, kraftförsörjning för industri och gruvdrift, och nya scenarier för energiproduktion.

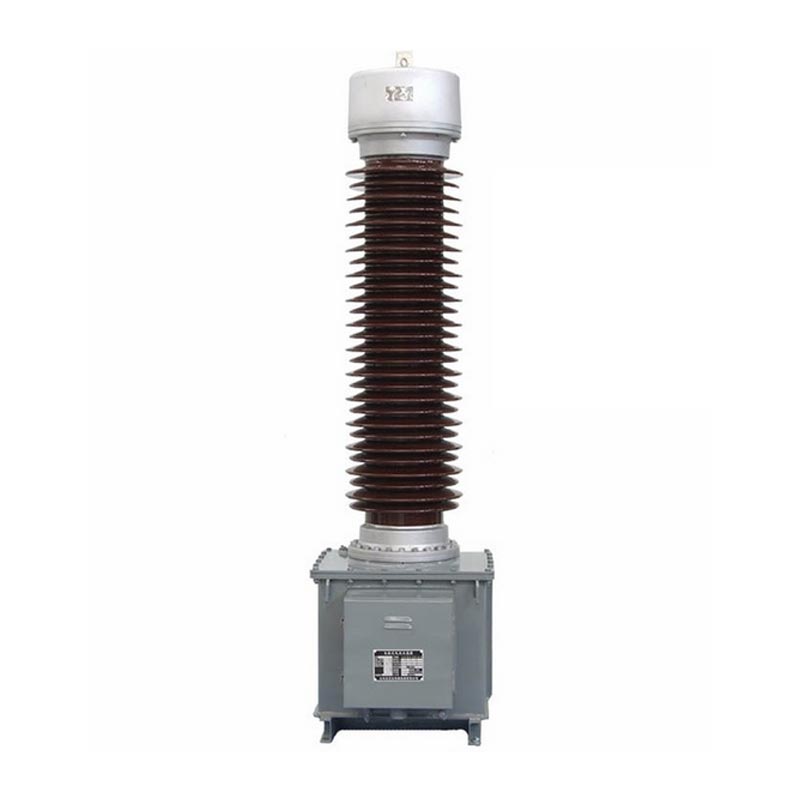

LB6-110kV Kapacitiv strömtransformator

Modellförklaring och användningsvillkor

1. Förklaring av modellparameter

Det kompletta modellnumret för utomhusströmtransformatorn är LB6-110kV P/P/P/0.5ab/c, uppdelad i tre kärnor definitioner:
- Grundmodell: L indikerar strömtransformator, B indikerar med skyddsnivå, 6 indikerar designserienummer, 110 indikerar märkspänningsnivån och W2 representerar sekundär anti-föroreningskonfiguration.
- Precisionskombination: Inbyggda fyra uppsättningar sekundärlindningar, inklusive en 0,5-klass mätlindning och tre P-klass skyddslindningar, stödjer olika precisionskombinationer för att anpassa sig till olika mätning och skyddsprecisionskrav.
- Strömförhållande: Märkt 2*a/c, stöder växling med dubbelt utväxling. Förhållandet är a/c när den översta oljekonservatorn extern kontakt ansluts i serie och 2*a/c vid parallellkopplad. Kablage på plats gör det enkelt byta.

2. Standarddriftsvillkor

- Omgivningstemperatur: max +40 ℃, minimum -25 ℃, dagligt genomsnitt max +30 ℃; Ultralåga temperaturförhållanden kan anpassas och förhandlas.
- Installationshöjd: Standardtyp ≤1000m; LB6-110 GYW Höghöjdstyp ≤4000m.

Produktens strukturella egenskaper

1. Lindnings- och isoleringsstruktur

Primärlindningen har en U-formad struktur. Specifikationer för 2×400A och lägre använder pappersisolerad platt koppar tråd, medan specifikationer för 2×500A–2×1000A använder dubbellobade halvcirkulära aluminiumrör. Kärnan använder en kapacitiv olje-pappersisoleringsprocess, med högspänningskabelpapper som omsluter huvudisoleringen. Flera lager av kondensatorskärmning skapar ett enhetligt elektriskt fält, med det inre skiktet anslutet till högspänning och det yttre lager jordat, vilket avsevärt förbättrar isoleringssäkerheten. Primärlindningen är uppdelad i två sektioner med fyra terminaler, anslutna till den övre oljetanken för enkel växling av förhållande.

2. Förseglad skyddsdesign

En metallexpander är installerad på toppen för att automatiskt kompensera för förändringar i isoleroljevolymen som orsakas av temperaturvariationer, isolerar luft och förhindrar oljeåldrande på grund av fukt, vilket förlänger utrustningens livslängd. Expandern har ett inbyggt oljenivåobservationsfönster för realtidsövervakning av oljenivån. Alla sekundära terminaler och primära skärmande terminaler är centralt anslutna till oljetankens kopplingsdosa, vilket säkerställer standardiserade ledningar och starka anti-interferensegenskaper.

3. Säker installationsstruktur

Oljetanken är svetsad av högkvalitativa stålplåtar, med förborrade lyfthål i botten för stabil övergripande lyft. Kopplingsdosan och oljetanken är utrustade med dedikerade jordningsbultar för att säkerställa tillförlitlighet jordning av sekundärlindningen och hela enheten. Produkten har en design med reducerad polaritet; när det är primärt ström P1 går in och P2 går ut, sekundärström matas ut genom S1/S2/S3, i enlighet med industristandardkabeldragning logik och underlättar driftsättning på plats.

Kärntekniska parametrar

1. Grundläggande elektriska parametrar

- Märkdriftspänning: 110kV; Maximal driftspänning: 126kV
- Märkfrekvens: 50/60Hz; Polaritet: Subtraktiv polaritet
- Nominell primärström: 2×50A～2×1000A (flera specifikationer tillgängliga)
- Nominell sekundärström: 1A, 5A
- Sekundär uteffekt: 15VA~50VA (anpassad till transformatorförhållande)

2. Noggrannhetsfelstandarder

- Mätklass (0,2/0,5): Strömfel ±0,2%～±1,5%, fasskillnad 10′～90′, möter högprecisionsenergi mätningskrav.
- Skyddsklass (5P/10P): 5P klass strömfel ≤±1%, sammansatt fel ≤5%; 10P klass sammansatt fel ≤10 %, tillförlitlig skyddsfunktion vid systemfel.

3. Tål spänning och isoleringsparametrar

- Strömfrekvens tål spänning: 185kV/1min för primära och sekundära kretsar och till jord; 3kV/1min för sekundära kretsar och till jord; 5kV/1min för primär skärm till jord. Yttre isolering torrtest: 230kV; blöt test: 185kV.
- Blixtimpuls tål spänning: Intern isolering 450kV; GYW2 höghöjd anti-föroreningstyp upp till 560kV.
- Krypavstånd: Standardtyp ≥16mm/kV; anti-föroreningstyp upp till ≥31mm/kV, lämplig för tuffa miljöer såsom kustområden, industriföroreningar och höga höjder.

4. Kortslutningsstabilitetsparametrar

Utrustningen uppvisar utmärkt termisk och dynamisk stabilitetsprestanda. För 300-600A specifikationer, korttids termisk stabilitetsström kan nå 31,5-45kA, och den dynamiska stabilitetsströmmen kan nå 80-115kA, kapabel att motstå momentana kortslutningsströmstötar och förhindra skador på utrustningen.

Verkliga applikationsfall

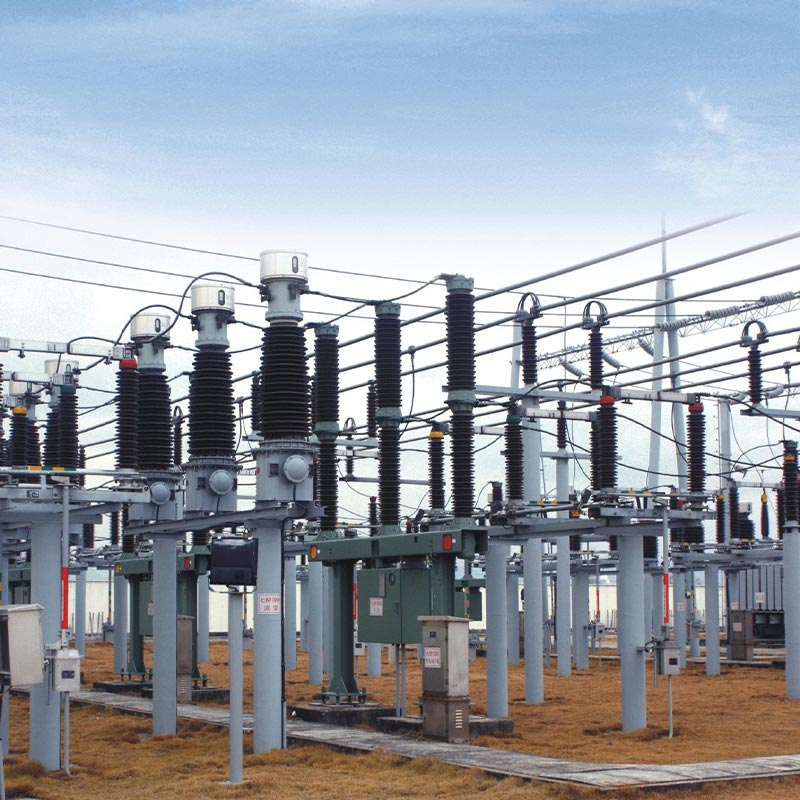

Usune LB6-110kV utomhusströmtransformator applicerades framgångsrikt på en uppgradering av 110kV elnätstransformatorstation projekt i östra Kina, byta ut föråldrad utrustning och lösa problem som låg noggrannhet, dåligt väder motstånd och frekvent underhåll.

Projektet är beläget i en förorts industripark, ett område som kännetecknas av året runt luftfuktighet och svag industriella föroreningar, som levererar ström till flera tillverkningsföretag. Projektet valde LB6-110kV GYW anti-föroreningar höghöjdsmodell (2×300/5A, 5P30/5P30/0.5S/0.2S noggrannhetskombination). Efter mer än två år för stabil drift säkerställer 0,2S/0,5S högprecisionslindningarna exakt mätning för industriella användare, samtidigt som flera skyddslindningar möjliggör snabb respons på nätfluktuationer och mindre kortslutningsfel, vilket uppnår noll falska trippar och noll fel att trippa. Den helt förseglade strukturen motstår effektivt fukt och föroreningar korrosion, utan oljeläckage eller åldrande problem med isoleringen, vilket minskar efterföljande underhållsarbete med mer än 60 %, vilket helt verifierar produktens stabilitet och tillförlitlighet under tuffa driftsförhållanden.

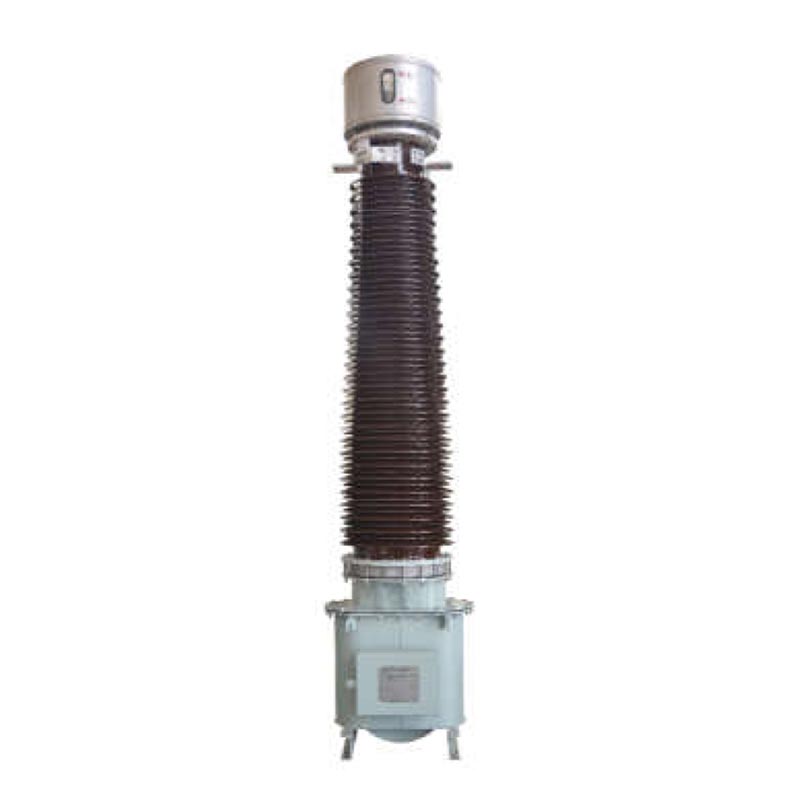

LB 6 - 110 kV utseende och monteringsmått

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

FAQ

F1: Hur växlar man mellan dubbla strömförhållanden på plats?

Ingen demontering av utrustning krävs. Endast ledningskonfigurationen för de externa kontakterna på toppoljan konservator behöver justeras. Seriekoppling av primärlindningarna är basförhållandet a/c; parallellkoppling resulterar i dubbelt primärströmförhållande 2*a/c. Utrustningen levereras parallellt som standard; följ helt enkelt kopplingsschemat för snabb växling utan att påverka utrustningens isolering eller livslängd.

F2: Vilka scenarier är lämpliga för olika isolerings- och anti-föroreningsmodeller?

Standardtyp (≥16mm/kV) är lämplig för slättområden med bra miljöer under 1000m; W anti-föroreningstyp (≥20mm/kV) är lämplig för urbana och allmänna industriella föroreningsscenarier; GYW anti-föroreningsskydd på hög höjd (≥25mm/kV) är lämplig för höghöjdsområden under 4000m; GYW2 förbättrad typ (≥31mm/kV) är designad för extrema förhållanden som kustsaltspray, tung industriförorening och ultrahöga höjder, vilket ger starkare isolering anti-aging prestanda.

F3: Vilka är de viktigaste underhållsövervägandena för utomhusströmtransformatorn?

För det första är sekundär drift med öppen krets strängt förbjuden för att undvika risker för högspänningsinduktion. För det andra förseglad struktur får inte demonteras godtyckligt; underhållsfri drift är möjlig under normal villkor. För det tredje bör dielektrisk förlust och isolationsresistans testas årligen, och data måste vara det i princip överensstämmer med fabriksvärdena. För det fjärde bör oljenivåerna kontrolleras säsongsvis och kvalificeras transformatorolja bör fyllas på omedelbart när oljenivån är låg.

Produktfördelar och sammanfattning

Usune LB6-serien 110kV/126kV utomhusströmtransformator, med sin standardiserade design, stabila prestanda och stark miljöanpassningsförmåga, löser smärtpunkterna för traditionell utrustning såsom känslighet för fukt, lätt oljeåldrande och svaga antifouling-egenskaper. Flexibelt förhållande och noggrannhetskombinationer kan möta differentierade behov av elnätsmätning, reläskydd och industriell effektövervakning. Som en hög kvalitet högspänningsutrustning producerad i en välrenommerad kinesisk fabrik, den ger mycket tillförlitlig, kostnadseffektiv och lösningar med lågt underhåll för globala kraftprojekt, vilket gör den till en pålitlig leverantör för elnätsföretag och ingenjörsentreprenörer.
