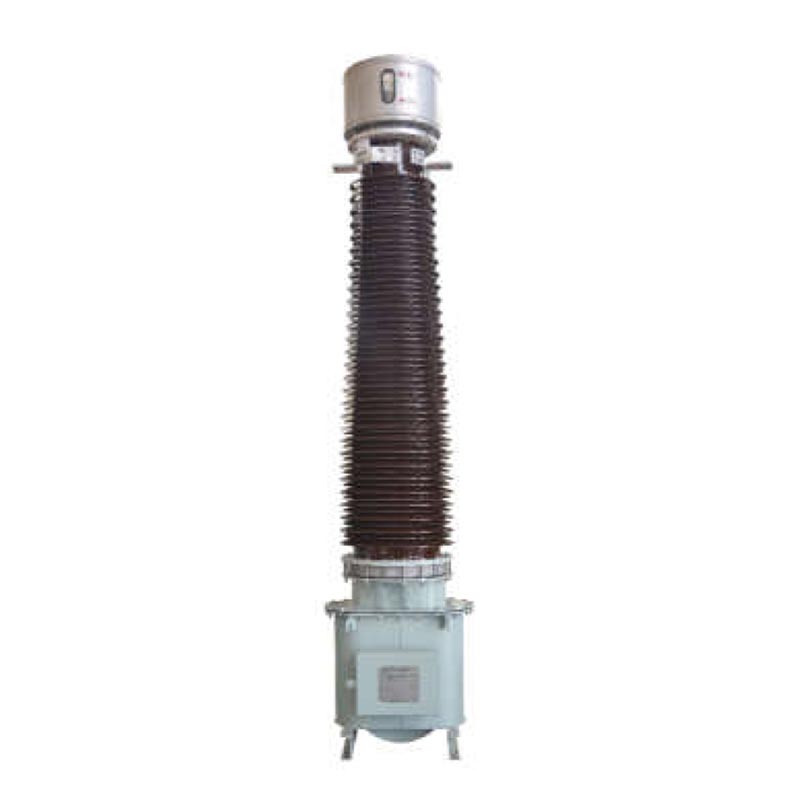

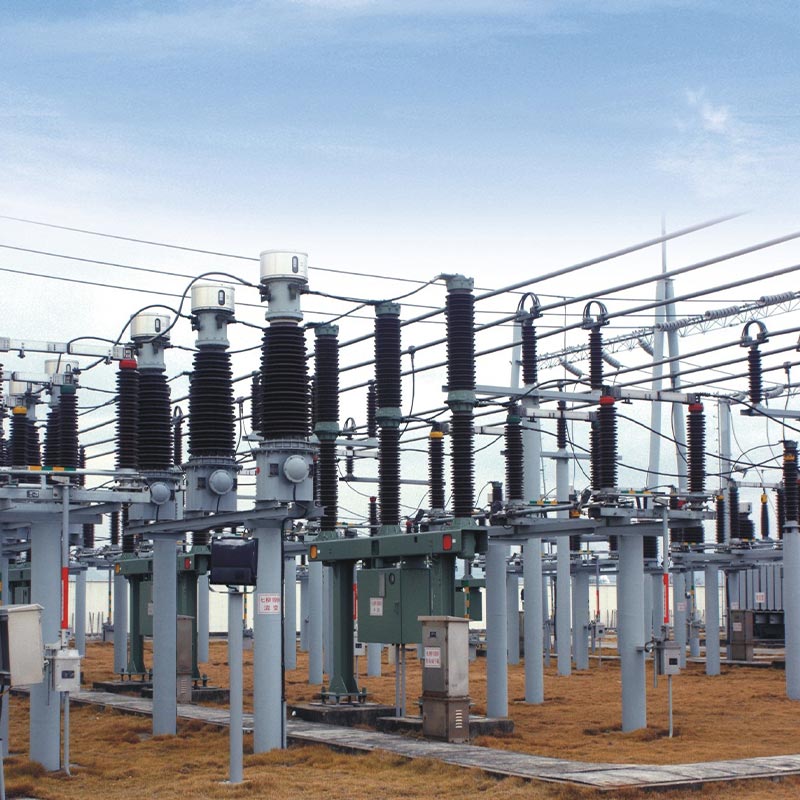

110 kV strömtransformator

Usune LB6-110 kV strömtransformator är en utomhus högprecisionsströmavkännande enhet anpassad för medel- och högspänningseffekt rutnät. Den antar en modulär struktur och en flergrupps sekundär lindningsdesign. Ledningssättet kan justeras via externa anslutningsplattor i den övre oljekonservatorn, vilket möjliggör flexibel växling mellan dubbla strömförhållanden de aktuella detekterings- och felskyddsbehoven för olika driftsförhållanden.

Denna produkt överensstämmer med GB/T20840.2-2014 nationell standard och IECs internationella elektrotekniska standarder. Det inkluderar standardmodeller, höghöjds- och föroreningsbeständiga modeller, som erbjuder utmärkt mätning och skydd noggrannhet. Lämplig för både konventionella och tuffa utomhusförhållanden, det är en vanlig stödutrustning för inhemska 110kV kraftöverföring och distributionssystem.

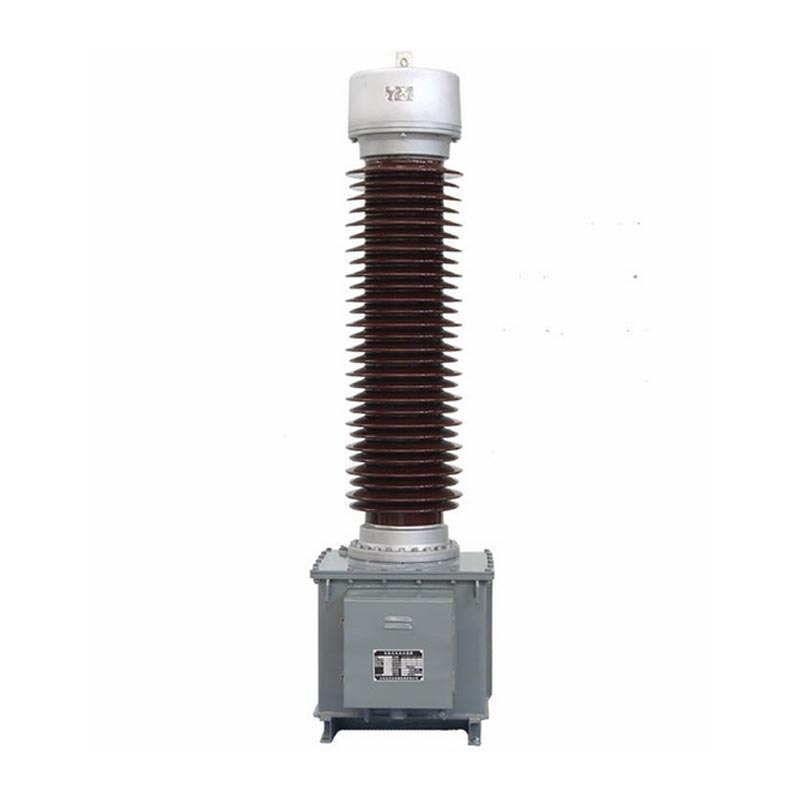

LB6-110kV Kapacitiv strömtransformator

Modellförklaring och tillämpliga driftsvillkor

1. Modellkod Betydelse

Den kompletta produktmodellen är LB6-110kV (noggrannhetskombination + strömförhållande), med tydlig och standardiserad segmenterad förklaringar:
- Grundmodell: L för strömtransformator, B för med skyddsnivå, 6 för designserienummer, 110 för märkspänning 110kV, W2 för sekundär design mot föroreningar
- Noggrannhetsklasskombination: Stöder flera lindningskombinationer som P/P/P/0.5 och P/P/0.2, inklusive 0.2/0.5 nivåmätningslindningar och 5P/10P nivåskyddslindningar, balanserar högprecisionsmätning och tillförlitligt fel skydd.
- Strömförhållandespecifikation: Märkt som 2*a/c, stöder byte av dubbla strömförhållande, seriekoppling är a/c, parallellanslutning är 2*a/c, primärström täcker 2×50A~2×1000A, sekundärström är 1A/5A full specifikation

2. Tillämpliga driftsvillkor

- Omgivningstemperatur: Lämplig för driftsförhållanden från -25 ℃ till +40 ℃, med en daglig maxtemperatur på +30 ℃. Krav på ultralåga temperaturer kan anpassas och förhandlas.
- Höjd: Standardmodell lämplig för höjder ≤1000m; GYW höghöjdsmodell lämplig för höjder ≤4000m.
- Miljöanpassningsförmåga: Krypavstånd valbart från 16 mm/KV till 31 mm/KV, lämplig för olika scenarier inklusive konventionella, kustnära korrosionsskydd och antifouling-applikationer på hög höjd.

Kärnstrukturella egenskaper

1.Optimerat isoleringssystem

Använder kapacitiv olje-pappersisoleringsteknik, med högspänningskabelpapper som omsluter den primära lindningskärnan. Den har ett flerskiktigt kondensatorskyddande lager, med det inre lagret anslutet till högspänning och det yttre lager jordat, vilket resulterar i en enhetlig elektrisk fältfördelning och avsevärt förbättrad isoleringssäkerhet marginal.

2. Pålitlig lindningsstruktur

Primärlindningen har en U-formad struktur. Modeller på 2×400A och lägre använder papperslindad platt koppartråd, medan modeller på 2×500A~2×1000A använder dubbla halvcirkulära aluminiumrör, vilket ger stark strömkapacitet. Den lindningen är uppdelad i två sektioner med fyra terminaler, vilket möjliggör flexibel växling mellan dubbla strömförhållanden.

3. Helt förseglad skyddsdesign

En metallexpansionstank är installerad på toppen för att automatiskt kompensera för expansion och sammandragning av transformatoroljevolym orsakad av temperaturförändringar, isolera den från intern och extern luft, förhindrande fukt och olja åldras och förlänger utrustningens livslängd.

4. Bekväm installation och underhåll

Förborrade lyfthål i botten av tanken underlättar utrustningslyftning; flera jordningsbultar säkerställer pålitlig jordning av utrustningen och sekundära lindningar; kopplingsdosan är utrustad med dedikerade klämmor för standardiserad och säker kabeldragning.

Kärntekniska parametrar

1.Rated parametrar

Märkdriftspänning 110kV, maximal driftspänning 126kV, märkfrekvens 50Hz, polaritet är subtraktiv.

2. Isolering tål spänningsnivå

Intern isolering primär till sekundär och jord 185kV/1min, sekundär till jord 3kV/1min; yttre isolering torr testspänning 230kV, våttestspänning 185kV, föroreningsbekämpande blixtimpuls på hög höjd motstår spänning topp når 560kV.

3. Precision Prestanda

0,2/0,5 graders mätningsfel, minimal fasskillnad, uppfyller mätningskraven med hög precision; låg komposit fel för 5P/10P skyddsnivå, vilket möjliggör snabb respons på nätfelströmmar.

4. Kortslutningsmotståndsprestanda

Termisk stabilitetsström 5,3KA~45KA, dynamisk stabilitetsström 13KA~115KA, som tål nät kortslutningspåverkan och uppvisar stark driftstabilitet.

Faktiska tekniska tillämpningsfall:

Fall: Zhejiang 110kV Urban Substation Upgrade Project

År 2024 involverade Zhejiang Jiaxing suburban 110kV transformatorstationsuppgraderingsprojekt ett storköp av 32 Usune LB6-110kV-2×300/5 (5P30/5P30/0,5) strömtransformatorer. Beläget i ett industrikluster med stor belastning fluktuationer krävde projektet extremt hög mätnoggrannhet och skyddskänslighet. Efter driftsättning, Utrustningen kan exakt samla in bussströmdata, vilket möjliggör belastningsövervakning i realtid och snabb felutlösning. Årliga driftsdata visar att mätfelet ligger långt under den nationella standardgränsen och skyddet åtgärderna är korrekta och tillförlitliga, och löser fullständigt mätfelen för äldre utrustning.

Specifikationer för installation, drift och underhåll

1. Inspektion före installation

Före installationen krävs en visuell inspektion för att eliminera defekter som skadade porslinsbussningar, olja läckor och felaktiga parametrar på namnskylten; verifiera att expanderns oljenivå matchar omgivningstemperaturen, och tillsätt kvalificerad transformatorolja (elektrisk styrka ≥45kV) om oljenivån är låg.

2. Installationskrav

Utrustningen ska transporteras och hissas vertikalt under hela processen, med en transportlutningsvinkel ≤15°. Hissning är endast tillåten genom de nedre lyfthålen; stress på porslinsbussningarna och oljan konservator är strängt förbjudet. Den maximala horisontella dragkraften vid primärterminalen P1 är ≤2000N, och vid P2 är den ≤3000N; utrustningens kropp och skärmskikt måste vara tillförlitligt jordade för att säkerställa driftsäkerhet.

3. Drift- och underhållsregler

Under drift får sekundärlindningen inte vara öppen för att undvika högspänningsrisker och skador på utrustningen. Den helt förseglade strukturen kräver inget underhåll under normala driftsförhållanden. Kontrollera städningen av porslinsbussning och oljenivå kvartalsvis. Om tätningen är skadad eller isoleringen är fuktig, returnera enheten till fabrik för vakuumtorkning och oljebyte omedelbart.

4. Lagringskrav

Strömtransformatorn på 110 kV måste förvaras i en torr, välventilerad miljö och undvik direkt solljus och regn. Botten av oljetanken bör vara minst 50 mm över marken och lagringstemperaturen bör vara minst -30 ℃. Efter ett års lagring, isolationsresistans och dielektrisk förlustkoefficient bör testas regelbundet. Om färg skalar av efter långvarig förvaring, ommålning bör ske omgående.

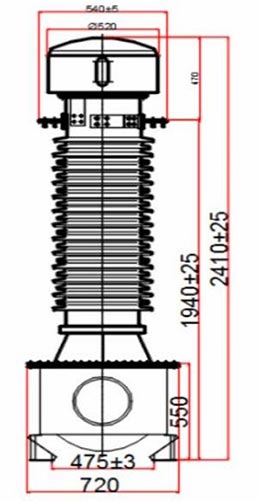

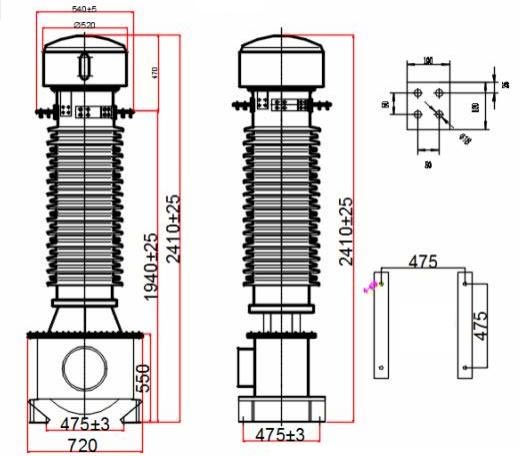

LB 6 - 110 kV utseende och monteringsmått
